자동 스플리터

이 새 상세 컴포넌트를 사용하면 철근이 스톡 길이를 초과하지 않도록 철근 집합에서 긴 철근을 분할하는 스플리터를 생성할 수 있습니다.

Corbels and recesses (82)

구성 탭에 새 설정 콘크리트 부재의 컷아웃 부재가 생겼으며, 여기서 코벨 또는 리세스가 부재를 통과할 때 피해야 하는 콘크리트 부재의 클래스 또는 이름을 정의할 수 있습니다.

Embedded anchors (008)

고급 탭의 COG에 철근 포함 설정에서 COG 계산에 콘크리트 부재의 철근 중량을 포함할지 여부를 선택할 수 있습니다.

가장자리 및 모서리 철근(62)

가장자리 철근 탭에 특정 피복 두께의 여러 가장자리 철근으로 된 그룹 또는 부재 중간의 단일 가장자리 철근 그룹을 생성하도록 선택할 수 있는 설정이 새로 생겼습니다.

Hole reinforcement for slabs and walls (84)

이제 가장자리 철근 탭에서 홀 각 측면의 가장자리 철근 생성을 개별적으로 관리하고 해당 길이를 정의할 수 있습니다.

Longitudinal reinforcement (70)

이제 매개변수 탭에서 컷부 무시, 컷 클래스 및 컷 이름 옵션을 사용하여 철근 컷 여부와 무시할 컷을 정의할 수 있습니다.

메쉬 철근, 영역별 메쉬 철근

이제 이음 탭에서 대칭 이음의 새로운 비대칭 옵션을 선택하여 오른쪽에 짧은 철근을 배치할 수 있습니다.

Rectangular column reinforcement (83)

철근 단부 탭에서 모서리 철근과 측면 철근에 대해 크랭킹 치수를 별도로 정의할 수 있습니다.

Reinforced concrete stair (95)

• 이제 철근 C, D, E, G, K 탭에서 추가 철근에 대한 설명과 이름을 정의할 수 있습니다.

• 이제 철근 H 탭에서 상단 및 하단 철근에 대해 간격과 시작 오프셋, 끝 오프셋을 별도로 정의할 수 있습니다.

다월로 안착(75)

너트를 생성할 때 너트가 폴리곤 유형인지 아니면 프로파일이 있는 보 유형인지 정의할 수 있습니다.

철골 컴포넌트의 용접 접두사

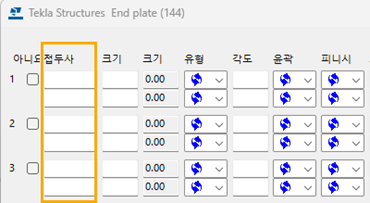

이제 철골 컴포넌트의 용접 대화 상자에서 선 위쪽 및 아래쪽 용접에 대한 용접 접두사를 정의할 수 있습니다. 이전에는 속성 창에서만 접두사를 정의할 수 있었습니다.

Apex haunch (106)

이제 홀 탭에서 아연 도금 홀을 생성할 수 있습니다.

Base plate (1004)

이제 앵커 로드 탭에서 플레이트 와셔의 어셈블리 번호를 정의할 수 있습니다.

Base plate (1004), Stiffened base plate (1014), Web stiffened base plate (1016), Base plate (1042), U.S. Base plate (1047), Circular base plates (1052), Tapered column base plate (1068)

• 이제 그라우트의 콘크리트 부재 유형은 현장타설입니다.

• 이제 앵커 로드 탭에서 베이스 플레이트와 베이스 플레이트 위에 생성되는 너트 또는 와셔 사이의 간격을 정의할 수 있습니다.

• 특정 UDA를 앵커 로드 객체 또는 베이스 플레이트 객체와 함께 보고할 수 있는 새로운 앵커 로드 유형이 베이스 플레이트 컴포넌트에 추가되었습니다. 이러한 베이스 플레이트 컴포넌트에서 앵커 로드 객체를 조회하면 다음에 대한 UDA 값이 보고됩니다. RodSize, RodMaterial 및 EmbedmentThickness입니다.

Beam with stiffener (129), Full depth (184), Full depth S (185)

이제 스티프너 플레이트와 전단 탭에 별도의 용접을 사용할 수 있습니다.

Bolted gusset (11), Tube gusset (20), Gusseted cross (62)

이제 그림 탭에서 거셋이 메인 부재를 통과할 때 반대쪽 면의 거셋 플레이트 연장 치수를 정의할 수 있습니다.

Bolted gusset (11), Seating (30), Haunch (40), Splice connection (77), End plate (101), End plate with compensating flange plates (111), Stub (119), Clip angle (141), Two sided clip angle (143), Shear plate simple (146)

• 이제 볼트 탭에서 볼트 설명을 정의할 수 있습니다.

• 볼트 탭의 볼트 설명이 설명으로 바뀌었습니다.

Bolted gusset (196), L splice (175)

• 이제 모든 부재에 대해 피니시 속성을 정의할 수 있습니다.

• 이제 모든 부재에 대해 클래스 속성을 정의할 수 있습니다.

Bolted moment connection (134)

• 이제 모든 부재에 대해 피니시 속성을 정의할 수 있습니다.

• 이제 플랜지 플레이트 탭의 새 설정 용접개선이 필요합니까? 에서 용접개선 폴리곤 컷 생성 여부를 선택할 수 있습니다.

Built up box (S6)

이제 매개변수 탭에서 레이서 배치와 유사한 방식으로 배튼 배치를 정의할 수 있습니다.

Cage ladder (S60)

• 이제 케이지 탭에서 왼쪽 또는 오른쪽 계단 유형으로 케이지 생성 시 수직 철근의 길이 투영을 정의할 수 있습니다.

• 케이지 탭에 스트링거 안쪽 면에 대근을 생성하는 O형 대근이 새로 생겼습니다.



• 이제 새 앵커 로드 탭에서 볼트 또는 사용자 컴포넌트를 앵커로 사용할지 여부를 정의할 수 있습니다.

• 이제 지지대 탭에서 후면 지지대를 폴리보로 생성하도록 선택할 수 있습니다.



Clip angle (141), Two sided clip angle (143)

이제 보-보 유형 연결에 컴포넌트가 사용될 때 시트 각도도 생성할 수 있습니다.

Column tube seating (100)

이제 두 개 이상의 볼트 행을 정의할 수 있습니다.

Gusseted cross (62), Corner wrapped gusset (63)

이제 브레이스 접합 탭에서 브레이스에 대한 L 프로파일 또는 플레이트 접합 거셋의 볼트 메인 부재를 정의할 수 있습니다.

Doubler plate (1022)

이제 더블러 플레이트 탭에서 홀 직경 값으로 0.0을 정의하면 홀이 생성되지 않습니다.

End plate (29)

이제 새로운 홀 탭에서 엔드 플레이트에 아연 도금 홀을 생성할 수 있습니다.

End plate (101), End plate with compensating flange plates (111)

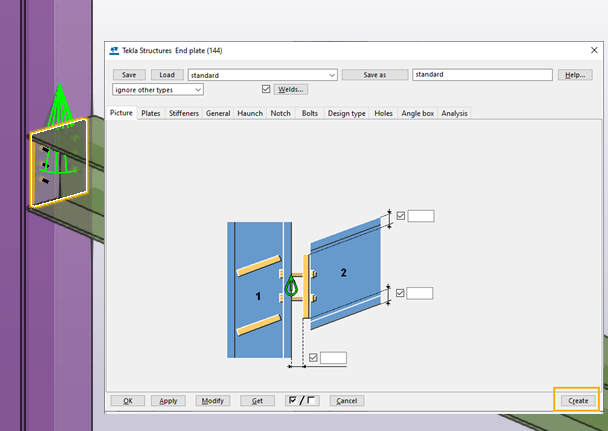

End plate (144)

이제 플레이트 탭에서 엔드 플레이트 아래에 시트 플레이트를 생성할지 여부를 정의할 수 있습니다. 플레이트 두께를 정의하면 시트 플레이트가 생성됩니다.

Handrailing (1024)

이제 부재 탭에서 토 플레이트를 플레이트로 생성할지 아니면 특정 프로파일이 있는 보로 생성할지 정의할 수 있습니다.

Haunch (40)

이제 추가 플레이트 탭에서 왼쪽 및 오른쪽에 있는 상부 및 하부 볼트 플레이트의 수평 오프셋을 정의할 수 있습니다.

Joining plates (14)

이제 부재 탭의 플레이트를 중앙에 배치에서 플레이트를 접합 원점의 중앙에 위치하도록 생성할지 여부를 선택할 수 있습니다.

2-Sided joist to column (162)

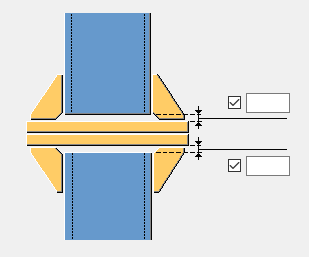

이제 스태빌라이저 탭에서 가까운 쪽 및 먼 쪽 스태빌라이저 플레이트에 대해 별도의 수직 오프셋을 정의할 수 있습니다.

Joist to column, type 1 (161), 2-Sided joist to column (162)

이제 부재 탭에서 캡 플레이트 아래에 스티프너가 생성되는지 정의할 수 있습니다.

Joist to column, type 2 (163)

이제 시트 탭에서 수직 플레이트의 모따기를 생성할 수 있으며, 플레이트 2개로 시트를 생성하도록 선택한 경우 치수를 정의할 수 있습니다.

JP Full depth special (185)

이제 헌치 탭에서 헌치 플레이트를 생성할 수 있습니다.

Ladder (S35)

그림 탭에 스트링거 안쪽 면에 대근을 생성하는 O형 대근이 새로 생겼습니다.

LProf base detail (1020)

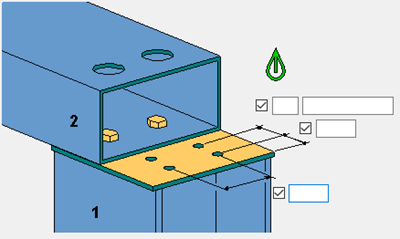

이제 볼트 탭에서 볼트 체결 길이, 슬롯 홀과 베이스 플레이트의 볼트 수 및 볼트 간격을 정의할 수 있습니다.

L splice (175):

이제 부재 탭에서 어셈블리 번호 및 부재의 클래스 속성을 정의할 수 있습니다. 새 매개변수 탭에서 모서리 모따기를 정의할 수 있습니다.

Multiple beam railing (S84)

이제 부재 탭에서 토 플레이트를 플레이트로 생성할지 또는 보 프로파일로 생성할지 정의할 수 있습니다.

Partial stiffened end plate (65)

이제 매개변수 탭에서 전단 탭의 네 모서리 전체에 모따기를 생성할 수 있습니다.

Railing plane to plane (90)

이제 매개변수 탭에서 레일을 폴리보로 생성하도록 선택할 수 있습니다.

Railings (S77)

• 레일 탭에 새 설정 폐합부 접합이 생겼으며, 폐합부와 첫 번째 또는 마지막 지지대 사이에 접합을 생성할지 여부를 선택할 수 있습니다.

• 첫 번째와 마지막 지지대의 중간 레일 컷이 이제 지지대의 한 면만 절단합니다.

Round joining plates (124)

• 이제 매개변수 탭에서 메인 부재 및 보조 부재에 서로 다른 용접 간격을 정의할 수 있습니다.



• 이제 부재 탭에서 링 플레이트를 생성할 수 있습니다.

Seat conn type 1 (52), Seat conn type 2 (54), Seat conn type 3 (59), Seat conn type 4 (57)

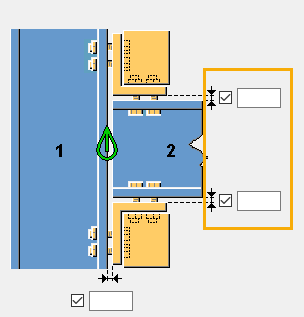

이제 그림 탭에서 상단 및 하단 시트에 별도의 수직 오프셋을 정의할 수 있습니다.

이제 보조 볼트 탭에서 볼트를 볼트 그룹 2개로 분리할 수 있습니다. 기본적으로 볼트는 볼트 그룹 1개로 생성됩니다.

Seat type 9 (73)

이제 매개변수 탭에서 보조 부재에 세 가지 유형의 코프 컷을 지정할 수 있습니다.

Seating cap (37), Seating (39)

이제 볼트 탭에서 볼트를 삭제할 수 있습니다.

Splice connection (77)

이제 메인 또는 보조 부재와 내부 또는 외부 플랜지 플레이트 사이의 용접부에 용접 8을 사용할 수 있습니다.

Stairs (S71)

이제 steps.dat 파일에서 볼트 간 수평 거리를 두 개 이상 지정할 수 있습니다. 이제 옵션 l에서 대괄호 사이에 여러 거리를 지정하는 것이 지원됩니다.

Stanchion double plate (87), Stair base detail (1039)

이제 볼트 탭에서 볼트 체결 방향을 정의할 수 있습니다.

Stanchions (S76)

• 이제 지지대를 사용자 컴포넌트로 생성할 수 있습니다.

• 이제 첫 번째 지지대에 대해 추가 높이를 정의할 수 있습니다. 이전에는 첫 번째와 마지막 지지대에 동일한 값이 사용되었습니다.

Stiffened end plate (1014), Web stiffened end plate (1016), Simple base plate 2 (1031), Stairs detail (1038), Stairs detail (1039), Base plate (1042), Stairs detail (1043), U.S. Bearing plate (1044), U.S. Base plate (1047), Circular base plate (1052), Base plate (1053), Box column base plate (1066), Tapered column base plate (1068)

이제 볼트 탭에서 볼트 설명을 정의할 수 있습니다.

Stiffened end plate (27)

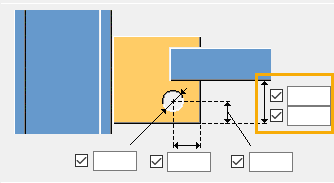

• 매개변수 탭에서 이제 보조 부재 웨브 축에서 전단 탭 오프셋을, 전단 탭에서 스티프너 오프셋을 정의할 수 있습니다.



• 이제 부재 탭에서 피팅 플레이트의 높이, 너비 및 클래스를 정의할 수 있습니다.

Stiffened end plate (27), Stub (28), Seating cap (37), Seating (39), Haunch (40), Partial stiff end plate (65), Clip angle (141), Two sided end plate (142), End plate (144), Stiffener (1003)

이전에는 기본 모따기 값이 가장 가까운 5mm로 반올림되었으며, 이제 프로파일의 반경이 기본값으로 사용됩니다.

Stiffeners (1003)

이제 부재 탭에서 스티프너의 피니시 속성을 정의할 수 있습니다.

Stub connection (119)

• 이제 새로 생긴 상단/하단 플레이트 탭에서 상단 및 하단 정면 스티프너와 수평선 사이의 각도를 정의할 수 있습니다. 이전에는 하단 각도만 정의할 수 있었습니다. 기울어지거나 경사진 상황에서는 각도를 정의할 수 없습니다.

• 이제 그림 탭에서 상단 및 하단 플레이트 너비를 정의할 수 있습니다.

Tower 1 diagonal (87)

이제 볼트 탭에서 홀 유형, 슬롯 홀의 회전, 슬롯 홀을 생성할 부재를 지정할 수 있습니다.

Tube crossing (22), Shear plate simple (35), Shear plate to tube column (47), Shear plate built-up T (69), Welded to top flange (147)

이제 볼트 탭에서 볼트 체결 방향을 정의할 수 있습니다.

Tube gusset (20)

• 이제 브레이스 접합 탭에서 브레이스에 더 가까운 접합 플레이트 측면에서도 접합 플레이트에 모따기를 생성할 수 있습니다.



• 이제 거셋 탭에서 거셋이 기둥에 생성될 때 거셋 플레이트에 모따기 4개를 생성할 수 있습니다.

Two sided clip angle (143)

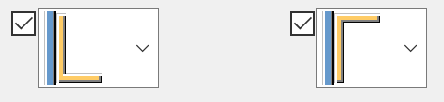

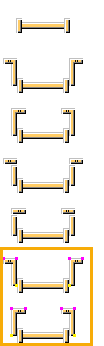

이제 부재 탭에 클립 앵글의 모서리가 모따기되는 안전 접합부 유형 두 가지가 생겼습니다.

Two sided end plate (142)

이제 노치 탭에 노치의 크기가 메인 보 플랜지의 가장자리부터, 그리고 메인 보 상단 플랜지의 외부 가장자리부터 측정되는 노치 크기 옵션이 새로 생겼습니다.

U.S. Base plate (1047)

매개변수 탭에서 볼트 또는 홀 중에서 선택할 수 있는 옵션이 제거되었습니다.

U.S. Bearing plate (1044)

• 이제 스티프너 및 스티프너 2 탭에서 스티프너 폴리곤 회전 및 스티프너 회전 각도를 정의하고 왼쪽 및 오른쪽 스티프너의 형상 및 모따기 유형을 별도로 설정할 수 있습니다.

• 이제 컴포넌트의 모든 부재에 대해 클래스 속성을 정의할 수 있습니다.

• 이제 앵커 로드 탭에서 앵커 프로파일의 시작 번호와 어셈블리 접두사를 정의할 수 있습니다.

Web stiffened base plate (1016)

이제 스티프너가 기울어진 상태에서 웨브 스티프너의 하단 모따기를 생성할 수 있습니다.

Welded beam to beam (123)

이제 모따기 탭에서 보조 보 웨브 모따기에 사용할 수 있는 새 모따기 유형이 생겼습니다.

Weld preparation (44)

이제 매개변수 탭에 보조 보 웨브 모따기에 사용할 수 있는 새 모따기 유형 두 가지가 생겼습니다.

Welded gusset (10)

이제 브레이스 접합 탭에서 보조 부재에서 둥근 노치를 생성하도록 선택할 수 있습니다.

Windbracing (S55), Vertical bracing (S56)

이제 매개변수 탭에서 대각선 브레이스와 래프터를 연결하는 데 사용되는 하위 접합부의 클래스 속성을 정의할 수 있습니다.

Wooden purlin shoe (15)

이제 부재 탭에서 L 위치에 반전 옵션을 선택하여 프로파일의 짧은 면을 메인 부재에 용접할 수 있습니다.

Wooden steps pan (S72), Polybeam pan (S73)

이제 모든 부재에 대해 피니시 속성을 정의할 수 있습니다.

Wraparound gusset cross (60)

• 이제 용접 8을 사용하여 씰 플레이트와 거셋 간 용접을 생성할 수 있습니다.

• 이제 거셋 탭에서 거셋과 연결 플레이트 또는 클립 앵글 간 클리어런스를 정의할 수 있습니다.



Wraparound gusset (58), Hollow brace wraparound gusset (59), Wraparound gusset cross (60)

이제 거셋 접합 1 및 거셋 접합 2 탭과 거셋 볼트 1 탭에서 거셋 또는 클립 앵글(L 프로파일)을 볼트의 컴포넌트 메인 부재로 설정할지 여부를 선택할 수 있습니다.

Z Pan (S74)

이제 Z 팬 탭에서 계단 프로파일 접두사를 정의할 수 있습니다.

Embedded anchors (8)

이제 배치 탭의 구성 파일 찾아보기 상자에 더 긴 파일 경로를 입력할 수 있습니다(최대 256자). 이전에는 최대 경로 길이가 80자였습니다.

Tekla Structures 서비스 팩 1

Reinforced concrete stair (95)

이제 철근 L 철근을 사용하여 컴포넌트에 의해 생성된 모든 계단을 보강할 수 있습니다. 이전에는 보강할 최대 계단 수가 34개였습니다.

Tekla Structures 서비스 팩 1

Base plate (1004), Base plate (1042)

이제 앵커 로드 탭에서 그라우트의 클래스를 지정할 수 있습니다.

Tekla Structures 2024 서비스 팩 3

Full depth S (185), JP Full depth Special (185)

이제는 플레이트 탭에서 탭 플레이트의 하단 모따기를 정의할 수 있습니다.

Tekla Structures 서비스 팩 1

Stiffener end plate (27)

이제 부재 탭의 폴리곤 용접부 사용 설정에서 엔드 플레이트 상단 또는 하단과 보 플랜지 사이의 간격이 2mm 미만일 때 폴리곤 용접부를 사용할지 여부를 선택할 수 있습니다.

Tekla Structures 2024 서비스 팩 5

Stiffeners (1003)

이제 매개변수 탭에서 컴포넌트가 용접 부재의 복합재로 생성된 입력 부재를 검색할지 여부를 선택할 수 있습니다.

Tekla Structures 서비스 팩 3

Stub connection (119)

• 이제는 그림 탭에서 스터브의 크기를 메인 부재 중심선에서 첫 번째 엔드 플레이트의 외측 가장자리까지의 거리로 정의할 수 있습니다.

• 이제는 그림 탭에서, 메인 부재 웨브에서 상단 플레이트와 하단 플레이트의 오프셋을 정의할 수 있습니다.

• 이제는 부재 탭에서 엔드 플레이트 1의 수직 오프셋을 정의할 수 있습니다.

Tekla Structures 서비스 팩 1

Tube gusset (20)

• 거셋 탭에 모따기 생성을 위한 새로운 설정이 생겼습니다. 이제는 메인 부재의 플랜지들 사이에 거셋을 생성할 때 거셋 플레이트에 모따기 4개를 생성할 수 있습니다. 전에는 모따기 2개를 생성할 수 있었습니다.

• 전에는 한 보조 부재에 접합부가 사용된 경우에만 거셋 플레이트에 모따기가 생성되었습니다. 이제는 이 문제가 해결되어, 한 개 이상의 보조 부재에도 모따기가 생성됩니다.

Tekla Structures 서비스 팩 1
