주요 개선 사항은 다음과 같습니다. BCF 주제 수정 사항의 전체 목록은 Tekla Structures 2024 서비스 팩 릴리스 정보를 참조하십시오.

Trimble Connect 프로젝트에 .tekla 파일로 내보낸 기본 Tekla Structures 모델 객체

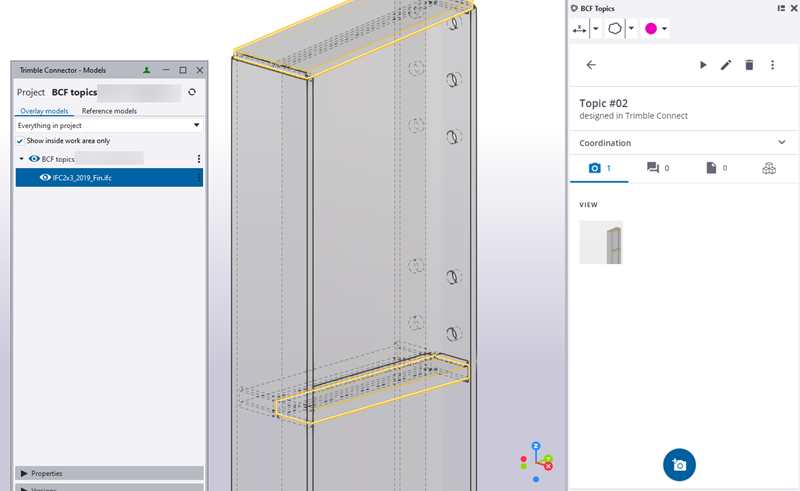

• 주제 뷰에서 선택한 객체 및 숨겨진 객체에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 .tekla 파일로 업로드된 모델로 작업할 때 Tekla Structures에서 주제 뷰를 로드하고 저장하면 선택한 객체와 숨겨진 객체에 대한 정보가 포함됩니다.



Tekla Structures에 참조 모델로 삽입된 타사 IFC 파일

Tekla Structures에 참조 모델로 삽입된 타사 IFC 파일의 경우 다음 사항이 개선되었습니다.

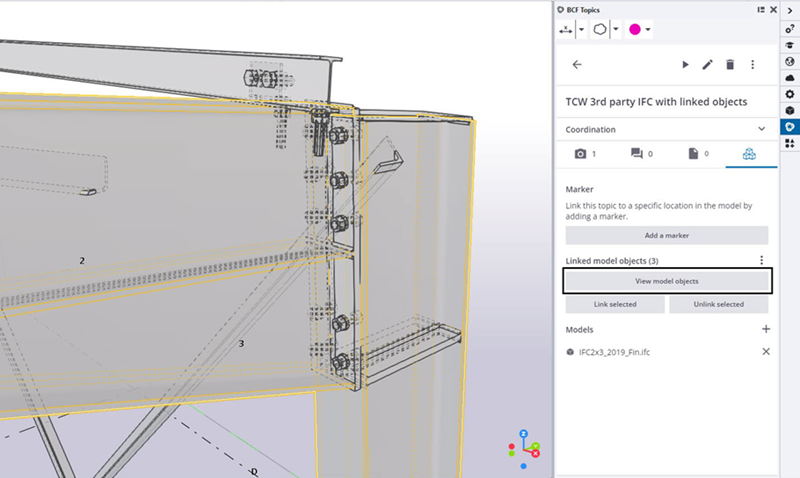

• BCF 주제에서 연결된 객체에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 IFC 참조 모델로 작업할 때 Trimble Connect에서 생성된 BCF 주제에 연결된 객체가 강조 표시됩니다.

  Tekla Structures에서 BCF 주제에 연결된 객체는 Trimble Connect에서 모델 객체 보기 클릭 시 강조 표시되지 않습니다. Tekla Structures에서는 이러한 객체를 여전히 시각화할 수 있습니다.

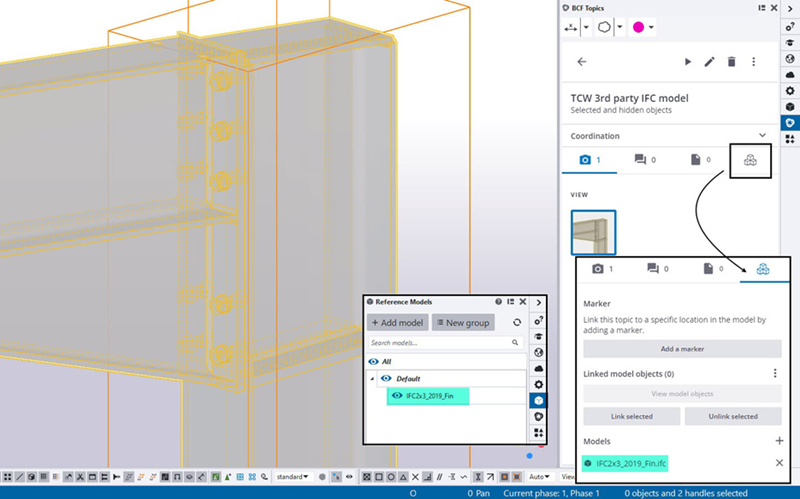

• 주제 뷰에서 선택한 객체 및 숨겨진 객체에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 IFC 참조 모델로 작업할 때 Trimble Connect에서 생성된 주제 뷰를 로드하면 선택한 객체와 숨겨진 객체에 대한 정보가 포함됩니다.

  Trimble Connect에서 작업할 때는 Tekla Structures에서 생성된 주제 뷰를 로드하면 선택한 객체 및 숨겨진 객체에 대한 정보가 포함되지 않습니다. Tekla Structures에서는 이러한 뷰를 여전히 시각화할 수 있습니다.



Tekla Structures에 중첩 모델로 삽입된 타사 IFC 파일

Tekla Structures에서 중첩 모델로 삽입된 타사 IFC 파일의 경우 다음 사항이 개선되었습니다.

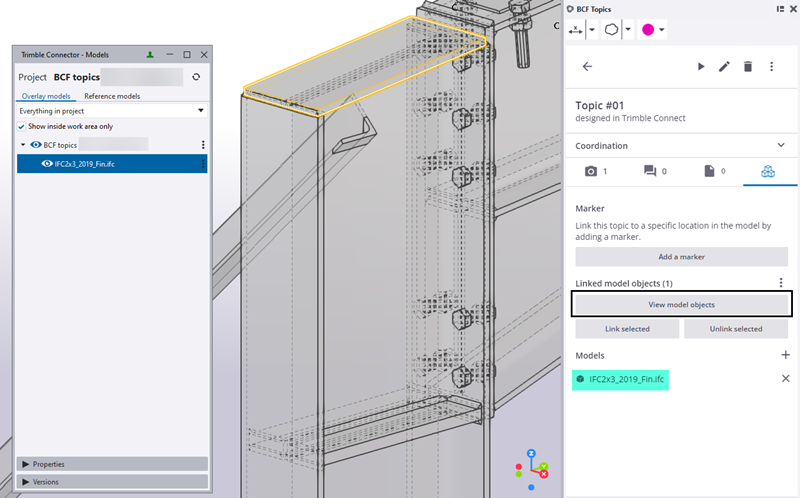

• BCF 주제에서 연결된 객체에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 중첩 모델로 작업할 때 Trimble Connect에서 생성된 BCF 주제에 연결된 객체가 강조 표시됩니다.

  또한 이제 Tekla Structures에서 객체를 BCF 주제에 연결할 수 있으며, Trimble Connect에서 모델 객체 보기 클릭 시 해당 객체가 강조 표시됩니다.

  Tekla Structures에서 중첩 모델은 연결된 어셈블리 연결 및 시각화가 지원되지 않습니다.



• 주제 뷰에서 선택한 객체 및 숨겨진 객체에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 중첩 모델로 작업할 때 Trimble Connect에서 생성된 주제 뷰를 로드하면 선택한 객체 및 숨겨진 객체에 대한 정보가 포함됩니다.

  Trimble Connect에서 작업할 때는 Tekla Structures에서 생성된 주제 뷰를 로드하면 선택한 객체 및 숨겨진 객체에 대한 정보가 포함되지 않습니다. Tekla Structures에서는 선택한 객체가 포함된 뷰를 여전히 시각화할 수 있습니다. 중첩 모델로 작업할 때 Tekla Structures에서 객체를 숨길 수 없습니다.



타사 응용 프로그램에서 생성된 BCF 주제

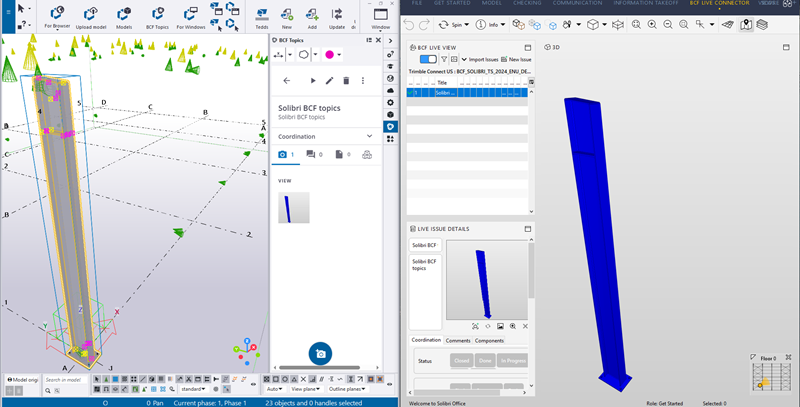

• Solibri 등의 타사 응용 프로그램에서 생성되어 Tekla Structures로 로드되는 BCF 주제의 경우, 더 많은 객체 상태에 대한 지원이 추가되었습니다. 이제 Tekla Structures에서 주제 뷰를 로드하면 선택한 객체 및 숨겨진 객체가 모델 뷰에 올바르게 표시됩니다.
