2025 소프트웨어 릴리스의 새 기능으로, Tekla Structures에서 시작된 모델의 해석 모델을 Tekla Structural Designer에서 생성하는 새로운 접근 방식을 도입했습니다. 이 접근 방식은 특히 설계 초기 단계에서 해석 및 설계를 위해 Tekla Structures를 사용하는 엔지니어를 대상으로 합니다.

전체 전송은 Tekla Structures의 지오메트릭 부재 위치를 기반으로 합니다. 통합에서 파일 기반 전송을 이용하며, 즉 Tekla Structural Designer 및 Tekla Structures가 동일한 컴퓨터에 있을 필요가 없습니다.

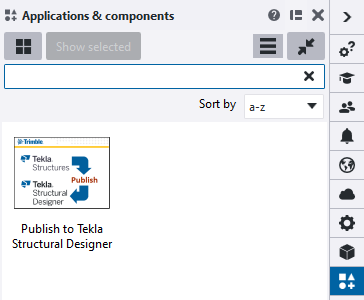

초기 내보내기 프로세스를 수행하려면 Tekla Structural Designer 게시 확장 프로그램을 사용합니다(Tekla Warehouse에서 다운로드 가능).

이 버전은 철골 구조에 초점을 맞추며, 보, 기둥, 브레이스와 같은 주요 구조 부재의 통합을 포함합니다.

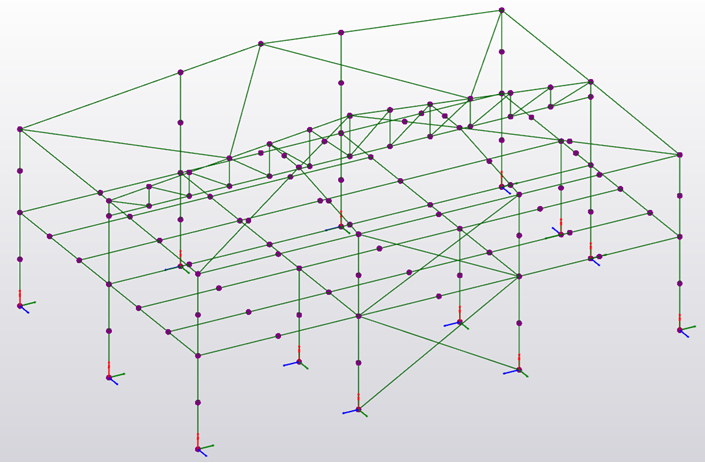

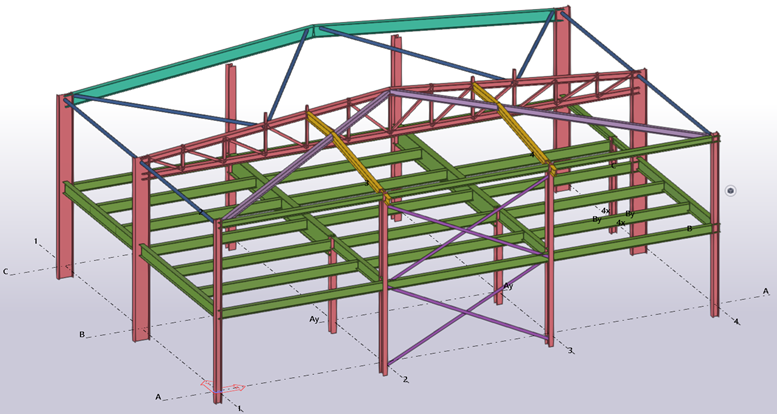

Tekla Structural Designer로 가져올 때 해석 모델이 생성되어 즉시 사용할 수 있는 연결된 해결 가능 모델이 생성됩니다. Tekla Structures에서 준비 작업이 필요하지 않습니다.

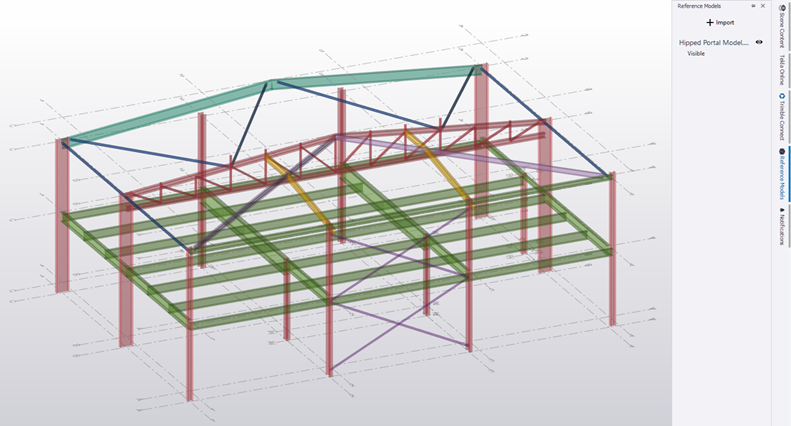

Tekla Structural Designer에서 참조 모델을 사용하면 BIM 모델을 시각적으로 정확하게 표시할 수 있습니다. 이러한 표시는 수동 모델링 프로세스에 사용하거나 생성된 해석 및 설계 모델의 기초로 사용할 수 있습니다.

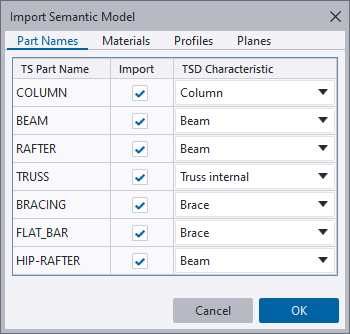

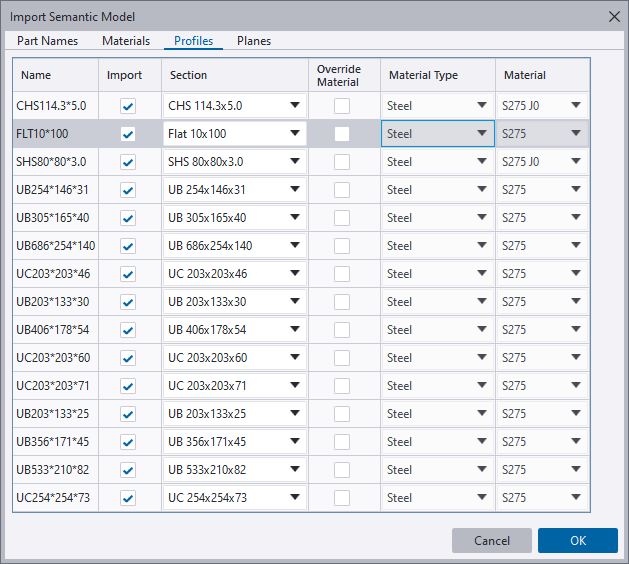

부재 범주, 프로파일 크기 및 재질 등급의 변환이 자동으로 완료됩니다. 부재 이름 범주를 필터링하여 모델에서 구조적으로 중요한 부재만 가져오도록 할 수 있습니다. 프로파일 변환은 지역 설정과 지오메트리 단면을 기반으로 합니다. 이 모든 특징 덕분에 매핑 파일이나 수동 개입의 필요 없이 빠르고 정확한 전송이 가능합니다.

그 결과, 빠르고 정확하며 엔지니어의 요구 사항을 충족하는 원활한 통합 프로세스가 구현됩니다.

Tekla Structural Designer에서 해석 및 설계를 수행하거나, 생성된 해석 모델을 기존의 기본 링크를 사용하여 내보낼 수 있습니다.

Tekla Structures 2025가 관련 시공 및 제작 정보를 전송할 수 있는 기능으로 강화되었습니다. 이제 이러한 정보를 사용자 정의 속성(UDA)으로 Tekla Structural Designer에서 Tekla Structures로 통합할 수 있습니다. 이러한 개선으로 통해 엔지니어와 디테일러 간의 커뮤니케이션 및 통합 환경이 향상되었습니다.

Tekla Structural Designer에서 사용자 정의 속성으로 저장된 정보를 직접 Tekla Structures로 가져올 수 있습니다.

UDA 정보는 이후 시공 및 제작 모델에 사용할 수 있습니다. 이 워크플로는 사용자가 생성한 속성 정보도 포함하며, Tekla Structures 모델러의 요구사항에 맞게 완전히 사용자 지정할 수 있습니다.

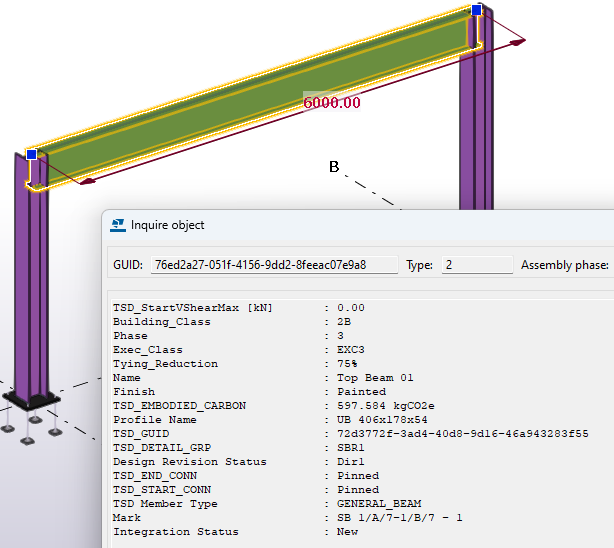

엔지니어 입장에서는 자동화된 통합 프로세스가 수동으로 하는 재작업을 줄여 주며 전체 프로젝트 요구 사항을 충족할 수 있을 만큼 유연합니다. 통합된 UDA 정보는 가져온 부재에 자동으로 할당되며 조회 명령을 사용하여 볼 수 있습니다.

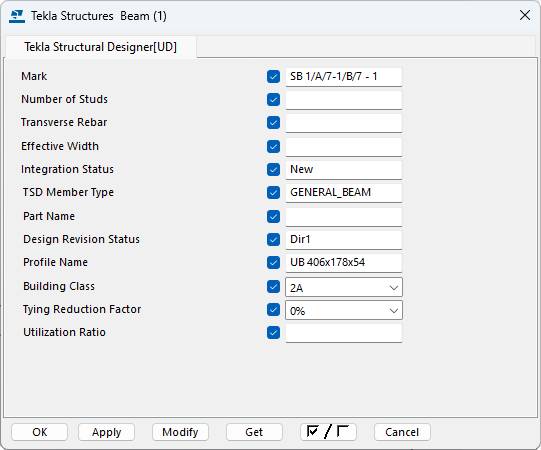

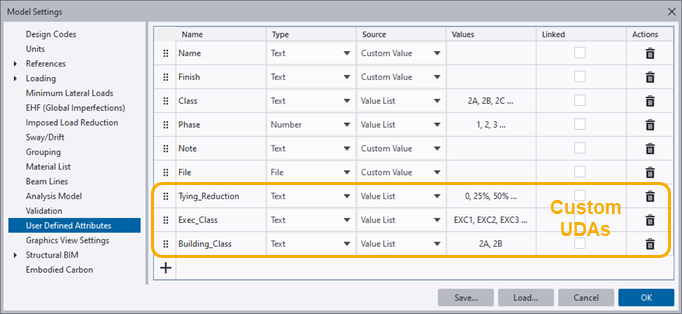

사용자 지정 매개변수를 포함한 사용자 정의 속성 매개변수를 Tekla Structures objects.inp 파일에 추가할 수 있습니다. 이렇게 하면 부재 속성 대화 상자에서 직접 속성을 볼 수 있으며, 디테일러가 유연한 사용자 경험을 누릴 수 있습니다.

그런 다음 이 정보는 생성된 문서로 전달될 수 있으며 필요에 따라 디지털 모델 전송에 포함될 수 있습니다.

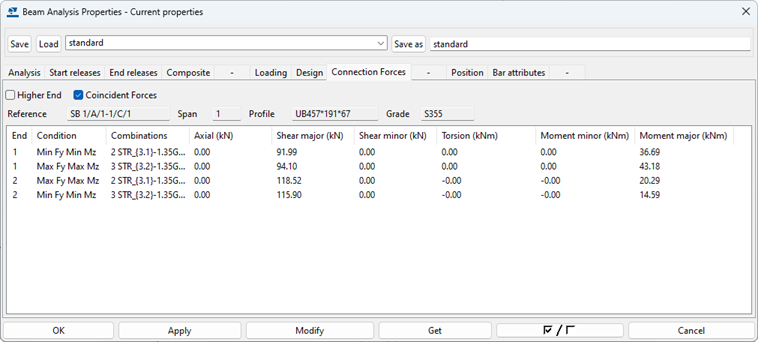

Tekla Structures 2025가 연결력 표시에 대한 몇 가지 중요 변경 사항으로 업데이트되었습니다. 모델 데이터베이스에 추가된 연결력이 각 부재의 해석 속성 대화 상자에 새로 생긴 연결력 또는 베이스 플레이트 힘 탭에 표시될 수 있습니다.

이 기능은 모든 타사 개발자가 설계축력 데이터를 Tekla Structures 모델로 전송하는 데 사용할 수 있으며, 기본 힘 포락선 및 해석 요소의 과다 설계 가능성을 방지합니다. 모든 통합 부재에 대한 연결력이 포함되며 모든 설계 사례와 조합을 포괄합니다. 이러한 개선은 접합부 설계의 워크플로 향상으로 직결됩니다.

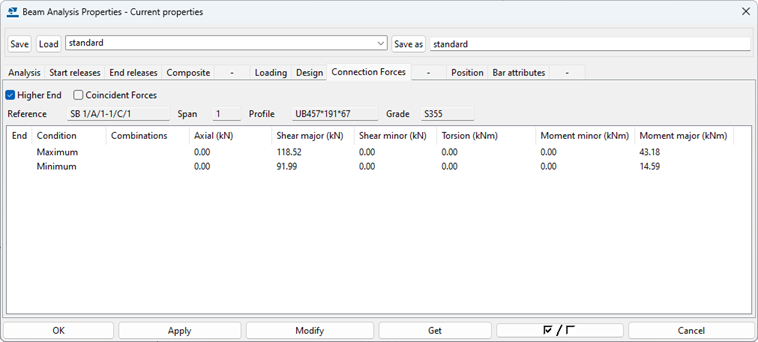

부재의 해석 속성 대화 상자에서 사용하기 쉽고 빠른 확인란을 통해 최대 및 최소 연결력을 필터링합니다.

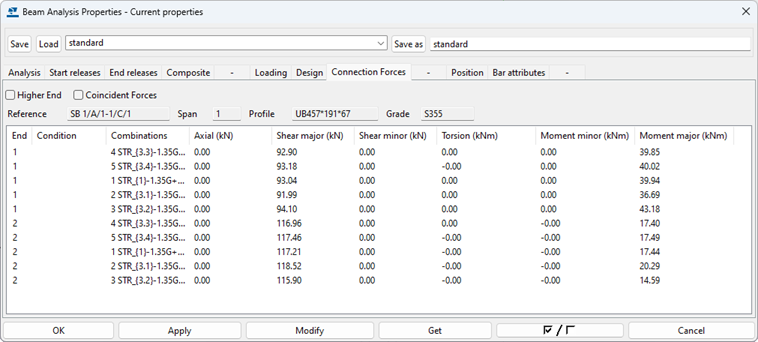

일치하는 힘 값을 포함하여 이 필터링을 더욱 효과적으로 사용할 수 있습니다.

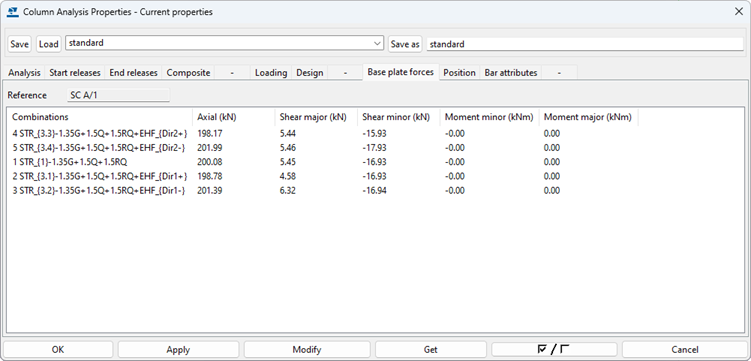

기둥 부재의 경우 베이스 플레이트 힘이 베이스 플레이트 힘 탭에 표시되어 접합 및 기초 설계에 필요한 정확한 값을 제공합니다.

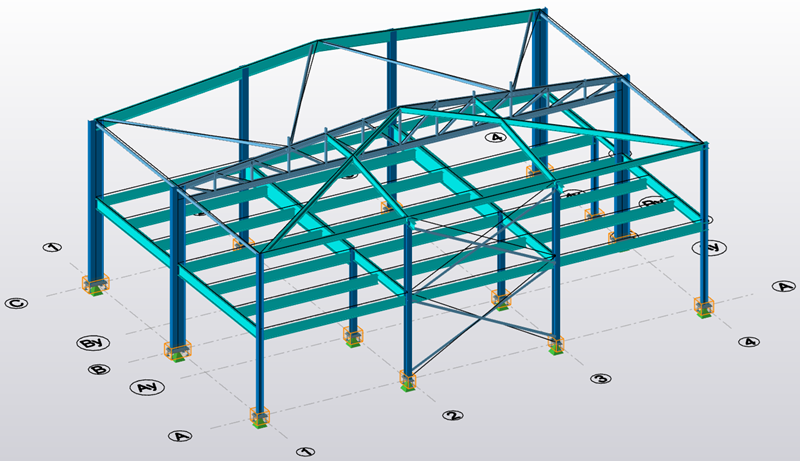

연결력은 Tekla Structural Designer에서 가져오기에 의해 자동으로 채워집니다. 전송 시 Tekla Structural Designer 모델의 모든 통합 부재를 포함하며 분석된 모든 하중 조합을 지원합니다.

Tekla Structures가 설계 사례별로 설계 데이터 및 연결력을 자동으로 공유 및 저장합니다. 이는 접합 설계에서 디테일러에게 중요한 장점이 되며, 이 모든 정보에 대한 단일 진실 출처를 제공합니다.
