단면 선, 자체 히든선 및 중심선의 색상 및 유형에 대한 새 속성

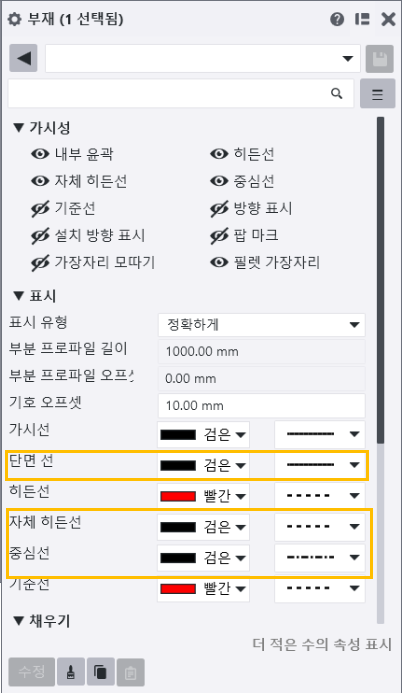

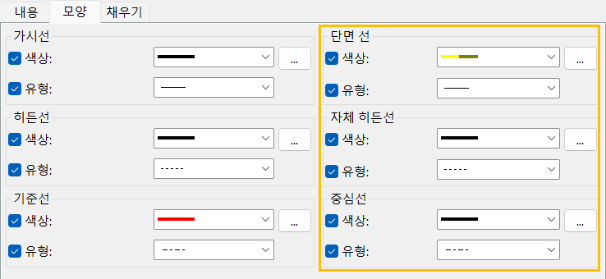

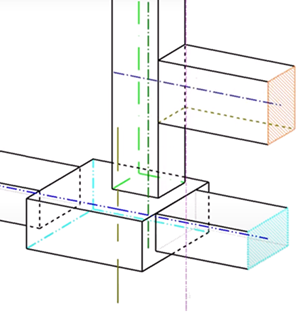

이제 객체 및 뷰 레벨 속성을 통해 도면에서 부재 및 인접 부재의 단면 선, 자체 히든선 및 중심선의 색상과 유형을 제어 수 있습니다. 기본도면에서는 도면 레벨 속성을 통해서도 이러한 속성을 관리할 수 있습니다. 새로운 선 속성은 표준 색상과 사용자 지정 RGB 색상을 모두 지원합니다.

새로운 선 속성이 필요한 이유

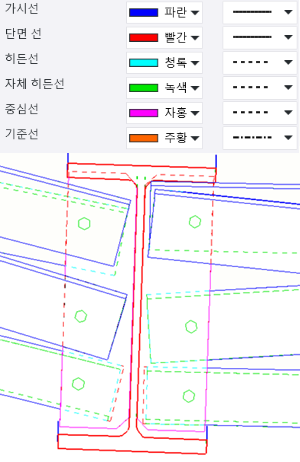

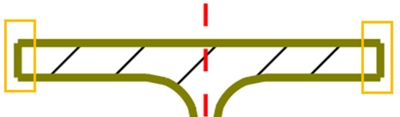

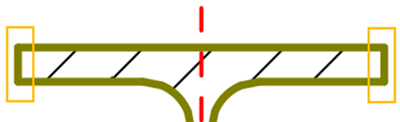

• 부재 재질에 따라 단면 선 색상이 달라야 할 수 있습니다. 선택한 색상은 출력 시 단면 선 두께에도 영향을 미칩니다.
• 부재에 유형이나 두께가 다른 중심선이 필요할 수 있습니다.
• 리세스, 임베디드 및 기타 숨은 객체를 명확하게 구분하기 위해 히든선과 자체 히든선을 개별적으로 제어해야 하는 경우가 있습니다.

이전에는 부재 및 인접 부재에 대한 가시선, 히든선, 기준선의 색상과 유형만 개별적으로 제어할 수 있었으며, 단면 선, 자체 히든선 또는 중심선의 색상과 유형은 개별적으로 제어할 수 없었습니다. 히든선 속성이 자체 히든선에도 영향을 미쳤습니다. 또한 고급 옵션을 사용하여 중심선 유형 및 단면 선 색상만 조정할 수 있었습니다. 아래 나열된 고급 옵션은 계속 지원되며, 도면, 뷰 또는 객체 레벨 속성에 설정된 새 선 속성을 재정의합니다.

• XS_CENTER_LINE_TYPE
• XS_SECTION_LINE_COLOR_RGB

DWG/DXF/DGN 내보내기 프레젠테이션 필터링에서 사용 가능한 자체 히든선

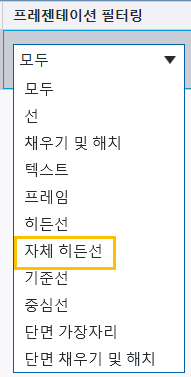

새 옵션인 자체 히든선이 도면을 DWG/DXF/DGN으로 내보내기 대화 상자의 프레젠테이션 필터링 목록에 추가되어 자체 히든선을 다른 레이어나 레벨에 매핑할 수 있습니다.

Open API 지원

이제 Open API에서 부재 및 인접 부재 선 그리기에 새 속성, 단면 선, 자체 히든선 및 중심선을 지원합니다.

제한 조건

다음 기능은 새로운 선 속성을 지원하지 않습니다.

• 이전 제작 도면 속성 대화 상자(XS_USE_OLD_DRAWING_CREATION_SETTINGS를 TRUE로 설정한 경우 표시됨)
• 이전 객체 레벨 도면 부재 속성 대화 상자(빠른 실행을 통해서만 사용 가능)
• 상황에 맞는 도구 모음

이전 도면에서 특수 색상 해치 인쇄

Tekla Structures 2024에서, 2024 이전 버전의 Tekla Structures에서 생성한 도면을 흑백 또는 Tekla 회색조 인쇄 색상 모드를 사용하여 인쇄할 경우 이전 도면의 해치에 사용된 특수 색상이 검은색으로 인쇄되면서 중첩되는 모든 선과 마크가 가려졌었습니다. Tekla Structures의 이전 버전들에서는 고급 옵션 XS_HATCH_SPECIAL_COLOR_R, XS_HATCH_SPECIAL_COLOR_G, XS_HATCH_SPECIAL_COLOR_B를 사용하여 해치에 특수 색상을 정의할 수 있었습니다. 이제는 이 문제가 해결되어 특수 색상이 모든 인쇄 색상 모드에서 올바르게 표시됩니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

도면 색상 팔레트 - 숨김과 없음의 위치 변경

이제는 숨김과 없음 색상 옵션이 색상 팔레트에서 표준 색상 목록의 끝에 위치해 있습니다. 전에는 시작 부분에 위치해 있었습니다. 숨김과 없음은 색상 팔레트를 어디에 여느냐에 따라 색상 팔레트에 표시될 수도 있고 표시되지 않을 수도 있으며, 전에는 다른 색상들의 위치가 바뀔 수 있었습니다. 이제는 색상들의 위치가 더 이상 바뀌지 않으므로 색상을 더 효율적으로 선택할 수 있습니다.

이 개선 사항은 Tekla Structures 2024 SP1에서 이미 도입되었습니다.

새 색상 팔레트 파일 생성을 위한 새 버튼

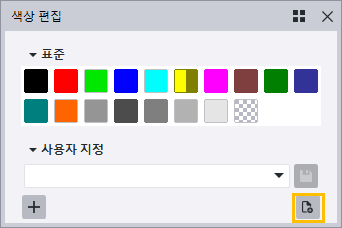

비어 있는 새 색상 팔레트를 만들기 위한 새 버튼 새 색상 팔레트 파일 생성이 색상 팔레트에 생겼습니다. 새 버튼은 색상 팔레트 대화 상자의 아래쪽에 있으며 색상 편집 모드에서 활성화됩니다.

• 새 색상 팔레트 파일 생성 버튼은 색상 목록에서 모든 사용자 지정 색상을 제거하고 색상 팔레트 파일의 이름을 지우므로 새 팔레트 생성을 처음부터 시작할 수 있습니다.
• 색상 목록이 실수로 비워지는 것을 방지하기 위해 색상 팔레트 대화 상자에 저장되지 않은 변경 사항이 있는 경우 버튼이 활성화되지 않습니다.

이 개선 사항은 Tekla Structures 2024 SP2에서 이미 도입되었습니다.

이제 색상 팔레트 상태가 공유됩니다.

이제 색상 팔레트의 상태, 즉 색상 팔레트 보기 모드(그리드 또는 목록)와 표준 및 사용자 지정 색상 범주의 접히거나 펼쳐진 상태가 색상 팔레트를 열 수 있는 모든 위치와 색상 편집 및 선택 모드 간에 공유됩니다. 색상 팔레트의 상태가 Tekla Structures 세션 간에도 공유되어, Tekla Structures를 다시 시작할 때 색상 팔레트 상태가 자동으로 표시됩니다.

이 개선 사항은 Tekla Structures 2024 SP2에서 이미 도입되었습니다.

패턴 라인에 대한 새로운 사용자 지정 RGB 색상

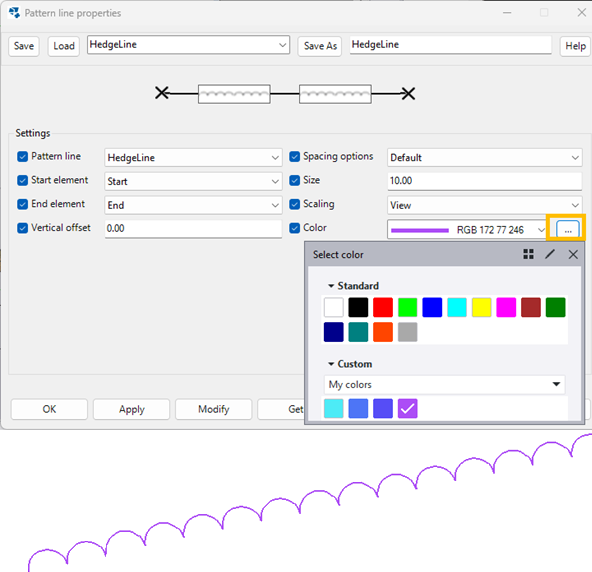

이제 패턴 라인 명령을 사용하여 도면에 추가하는 패턴 라인에 사용자 지정 RGB 색상을 적용할 수도 있습니다. 패턴 라인 은 쉽게 생성하여 도면에 적용할 수 있는 특별하고 복잡한 라인입니다. 패턴 라인을 추가할 때 사용자 지정 색상을 사용하려면 패턴 라인 속성에서 찾아보기 버튼 을 클릭하고 사용자 지정 색상 팔레트에서 색상을 선택합니다.

사용자 지정 색상은 패턴 라인 명령을 사용해 도면에 패턴 라인을 추가할 때 선택할 수 있지만, 패턴 라인 편집기에서 라인 패턴을 생성할 때는 선택할 수 없습니다.

이 개선 사항은 Tekla Structures 2024 SP3에서 이미 도입되었습니다.

패턴 라인에 대한 자세한 내용은 도면에 패턴 라인 생성 및 추가를 참조하십시오.
