이 예에서는 곡선형 콘크리트 보에 세로 방향 하단 철근을 생성합니다.

1. 곡선형 콘크리트 보를 생성합니다.
   1. 콘크리트 탭에서 보를 클릭합니다.
   2. 2개의 점을 선택합니다.
   3. 속성을 수정하려면 보를 두 번 클릭합니다.
   4. 세그먼트의 반경과 개수를 설정한 다음 을 클릭합니다 수정.
2. 보 하단 면에 세로 방향 철근을 생성합니다.
   1. 철근 탭에서 세로방향을 클릭합니다.
   2. 보의 모서리 위로 마우스 포인터를 이동하고 보강하고자 하는 단면을 선택합니다.
   3. 마우스 가운데 버튼을 클릭하여 철근 집합을 생성합니다.

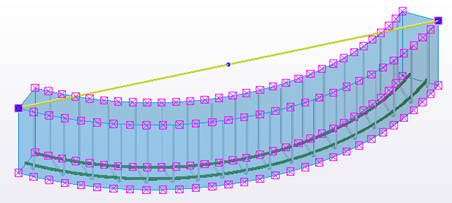

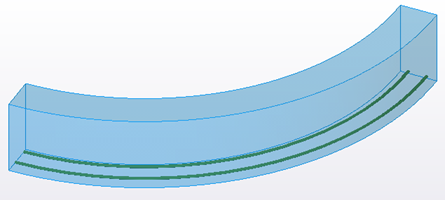

      Tekla Structures 는 보 지오메트리에 따라 곡선형 세로 방향 철근을 생성합니다. 예:



      철근 집합에 가이드라인이 3개 있습니다( 보의 각 단부에 1개, 그리고 보의 중간점에 1개).

이 예에서는 곡선형 콘크리트 폴리보에 가로 방향 U자형 스트럽을 생성합니다.

1. 곡선형 세그먼트로 콘크리트 폴리보를 생성합니다.
   1. 콘크리트 탭에서 보 > 폴리보를 클릭합니다.
   2. 보를 통과시키고자 하는 점을 최소 3개 선택한 후, 마우스 가운데 버튼을 클릭합니다.
   3. 폴리보를 선택합니다.
   4. 폴리보 모서리에 있는 핸들을 선택한 후, 상황에 맞는 도구 모음에서 호 점 모따기 유형을 선택합니다.
2. 보의 하단면과 측면들을 따라가는 가로 방향 철근을 생성합니다.
   1. 철근 탭에서 교차를 클릭합니다.
   2. 보의 모서리 위로 마우스 포인터를 이동하고 보강하고자 하는 단면을 선택합니다.
   3. 선택한 단면에서, Ctrl을 누른 상태에서 상단 철근 레그를 클릭하여 선택을 해제합니다.
   4. 마우스 가운데 버튼을 클릭하여 철근 집합을 생성합니다.

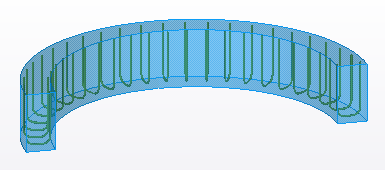

      Tekla Structures 는 보의 지오메트리에 따라 방사형으로 가로 철근을 생성합니다. 예:

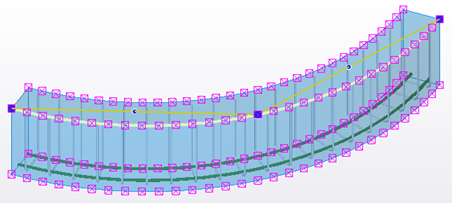

      철근 집합 가이드라인은 세 개의 점이 있는 폴리라인이고, 중간점에는 호 점 모따기가 있습니다.

이 예에서는 총 상승 값이 0인 나선형 보를 보강합니다. 세로 방향 하단 철근과 가로 방향 U자형 스트럽을 생성할 것입니다.

1. 평면 나선형 콘크리트 보를 생성합니다.
   1. 콘크리트 탭에서 보 > 나선형 보를 클릭합니다.
   2. 보의 시작점을 선택합니다.
   3. 보의 곡률 중심을 나타내는 점을 선택합니다.
   4. 마우스 가운데 버튼을 클릭합니다.
   5. 총 상승이 0이 되도록 합니다.
2. 보 하단 면에 세로 방향 철근을 생성합니다.
   1. 철근 탭에서 세로방향을 클릭합니다.
   2. 보의 모서리 위로 마우스 포인터를 이동하고 보강하고자 하는 단면을 선택합니다.
   3. 마우스 가운데 버튼을 클릭하여 철근 집합을 생성합니다.

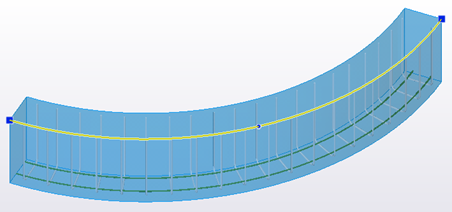

      Tekla Structures 가이드라인이 하나인 세로 방향 철근 집합을 생성합니다.





   4. 명령을 중단하려면 Esc를 누릅니다.
3. 더 많은 가이드라인을 생성하여 세로 방향 철근 집합을 수정합니다.
   1. 철근 집합을 선택합니다.
   2. 상황에 맞는 도구 모음에서 보조 가이드라인 추가를 클릭합니다.
   3. 단일 점 선택 모드에 있어야 합니다(상황에 맞는 도구 모음에 이 표시됨).
   4. 보조 가이드라인의 시작점을 선택합니다.
   5. 또 다른 보조 가이드라인의 시작점을 선택합니다.
   6. 보조 가이드라인의 생성을 마치려면 Esc를 누릅니다.
   7. 필요하다면 가이드라인을 드래그하거나 그 끝점 핸들을 드래그하여 원하는 위치로 옮깁니다.

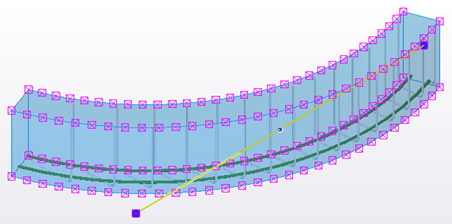

      예를 들어, 기본 가이드라인을 보의 시작점으로 이동하고, 보조 가이드라인 중 하나를 보의 중간점으로 이동하고, 다른 보조 가이드라인을 보의 끝으로 이동할 수 있습니다.





   8. 필요에 따라 가이드라인의 지오메트리와 속성을 수정합니다.

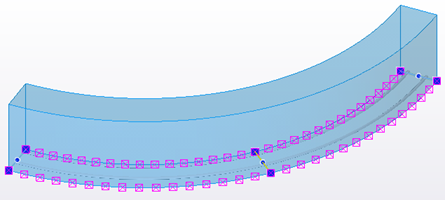

      철근은 이 세 가지 가이드라인의 위치와 간격 설정에 따라 제작됩니다.

4. 보 하단 및 측면 다음에 가로 철근을 생성합니다.
   1. 철근 탭에서 교차를 클릭합니다.
   2. 보의 모서리 위로 마우스 포인터를 이동하고 보강하고자 하는 단면을 선택합니다.
   3. 선택한 단면에서, Ctrl을 누른 상태에서 상단 철근 레그를 클릭하여 선택을 해제합니다.
   4. 마우스 가운데 버튼을 클릭하여 철근 집합을 생성합니다.

      Tekla Structures 가이드라인이 하나인 교차 철근 집합을 생성합니다.





   5. 명령을 중단하려면 Esc를 누릅니다.
5. 가이드라인을 수정하여 가로 방향 철근 집합을 수정합니다.
   1. 철근 집합을 선택하여 가이드라인을 강조 표시합니다.
   2. 가이드라인 끝점 을 보의 끝으로 드래그합니다.



   3. 가이드라인 중간점 을 보의 중간점으로 드래그합니다. 새 가이드라인 모서리에 호 점 모따기가 있어야 합니다.



      또는 상황에 맞는 도구 모음에서 을 클릭하여 가이드라인이 가이드라인 끝점 사이에 위치한 레그 면 가장자리를 따르게 할 수 있습니다.



   Tekla Structures가 보를 따라 방사형으로 가로 철근을 정렬합니다.
