Multiple beam railing (S84)

Multiple beam railing(S84)은 하나 이상의 보에 연결된 지지대 및 레일을 생성합니다.

생성된 객체

난간(상단 레일)
니 레일(하단 레일)
지지대
토이 플레이트
용접부

용도


문제	설명
	여러 보에 생성된 레일.

선택 순서

레일에 대한 첫 번째 위치를 선택합니다.
레일에 대한 두 번째 위치를 선택합니다.
첫 번째 보를 선택합니다.
필요한 경우, 두 번째 보와 후속 보를 선택합니다.
가운데 마우스 버튼을 클릭하여 레일을 생성합니다.

부재 식별 키


	설명
1	레일 상단 레일과 하단 레일이 생성됩니다.
2	토이 플레이트
3	지지대

그림 탭

그림 탭을 사용하여 레일 치수를 정의합니다.

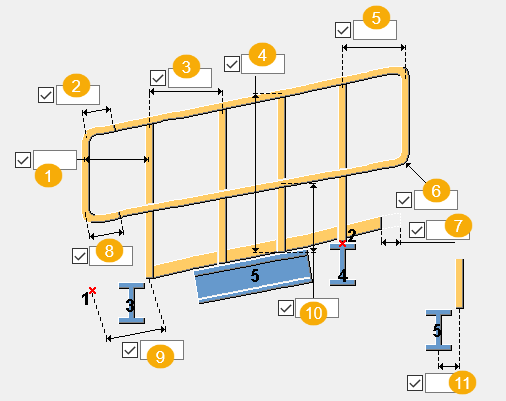

레일 치수


	설명
1	첫 번째 또는 마지막 지지대부터 클로저의 전체 수평 길이
2	상단 레일에서 굽힘이 클로저에 생성되었을 때 클로저의 수평 길이
3	지지대 사이의 수평 거리.
4	상단 레일과 보 사이의 거리.
5	첫 번째 또는 마지막 지지대부터 클로저의 전체 수평 길이
6	굽힘 각도
7	레일 시작/끝에서 토이 플레이트 시작/끝 거리.
8	하단 레일에서 굽힘이 클로저에 생성되었을 때 클로저의 수평 길이.
9	첫 번째 지지대에서 첫 번째 입력 점까지 수평 거리입니다. 이것은 첫 번째 지지대에서 첫 번째 입력 점의 위치입니다.
10	보부터 하단 레일까지 거리.
11	보 중심과 지지대 중심 사이의 수직 거리입니다.

부재 탭

부재 탭을 사용하여 레일 부재 속성을 제어합니다.

부재


옵션	설명
지지대 프로파일	프로파일 카탈로그에서 지지대 프로파일을 선택합니다.
레일 프로파일	프로파일 카탈로그에서 레일 프로파일을 선택합니다.
니 레일 프로파일	프로파일 카탈로그에서 니 레일 프로파일을 선택합니다.
다음 항목으로 생성	토우 플레이트를 토우 플레이트로 생성할지 또는 보 토우 플레이트로 생성할지 여부를 선택합니다. 그러고 나서 다음 중 하나를 수행합니다. 토우 플레이트의 두께와 높이를 정의합니다. 프로파일 카탈로그에서 프로파일을 선택합니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

매개변수 탭

매개변수 탭을 사용하여 지지대 및 발가락 플레이트가 생성되는지 여부와 지지대, 레일 및 레일 절단부의 위치를 정의합니다.


옵션	설명
지지대 제품 이름	지지대 이름을 입력합니다.
벤드 제품 이름	굽힘 이름을 입력합니다.
토이 플레이트 최대 길이	토이 플레이트의 최대 길이를 정의합니다.
어셈블리 생성	부재의 어셈블리를 생성할지 여부를 선택합니다.

지지대 창조


옵션	설명
	지지대가 생성되지 않습니다.
	지지대가 생성됩니다.

레일 절단 위치

레일 절단 위치를 선택하고, 절단 치수를 정의합니다.


옵션	설명
	레일은 두 번째 지지대에서 절단됩니다.
	레일은 첫 번째 지지대에서 절단됩니다.
	레일은 각 지지대에서 절단됩니다.

지지대 및 레일 위치


옵션	설명
	지지대와 레일은 보의 왼쪽에 생성됩니다.
	지지대와 레일은 보의 오른쪽에 생성됩니다.

토이 플레이트 생성


옵션	설명
	토이 플레이트가 생성되지 않습니다.
	토이 플레이트가 생성됩니다.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
