Truss (S78)
Truss (S78)는 선택한 점 사이에 트러스를 생성합니다. Truss (S78)는 기존 부재에 대한 어떤 접합부도 생성하지 않습니다.
생성된 객체
-
상단 현
-
하단 현
-
대각선
-
대각선 간 수직선
-
캡 플레이트
용도
|
문제 |
설명 |
|---|---|
|
|
상단 현, 기울임 하단 현, 캡 플레이트, 대각선 및 수직선으로 구성된 트러스 |
|
|
상단 현, 하단 현, 캡 플레이트, 대각선 및 수직선으로 구성된 트러스 |
|
|
상단 현, 하단 현, 캡 플레이트, 대각선 및 수직선으로 구성된 트러스 |
선택 순서
-
트러스의 시작점을 선택합니다.
-
트러스의 끝점을 선택합니다.
끝점을 선택하면 트러스가 자동 생성됩니다.

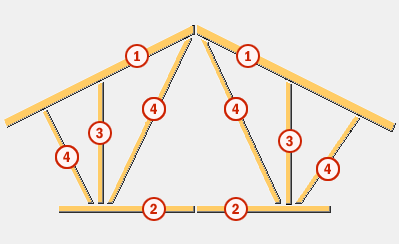

부재 식별 키
|
부재 |
|
|---|---|
|
1 |
상단 현 |
|
2 |
하단 현 |
|
3 |
수직 |
|
4 |
대각선 |
그림 탭
그림 탭을 사용하여 대각선 사이에 생성되는 간격, 대각선 편심, 부재의 치수를 제어합니다.
간격 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
상단 현의 대각선 사이 간격 |
20mm |
|
2 |
하단 현의 대각선 사이 간격 |
20mm |
편심 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
상단 현의 대각 교차점 편심 |
20mm |
|
2 |
하단 현의 대각 교차점 편심 |
20mm |

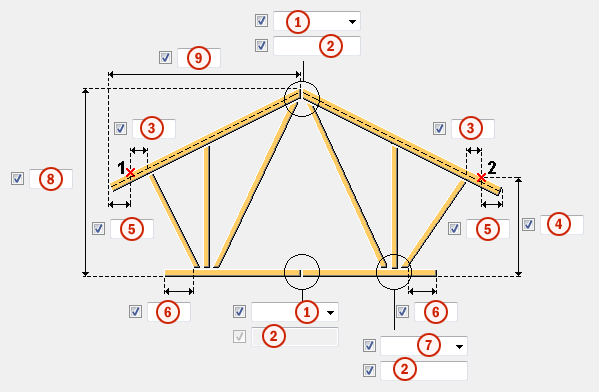

부재 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
상단 현과 하단 현의 접합 방법을 정의합니다.
|
용접됨 |
|
2 |
접합부의 속성 파일을 선택합니다. |
표준 |
|
3 |
트러스의 시작/끝점과 첫 번째/마지막 대각선 간 수평 거리 |
200mm |
|
4 |
트러스의 시작/끝점과 하단 현의 하위 레벨 간 수직 거리 |
1,000mm |
|
5 |
트러스의 시작/끝점부터 상단 현 연장부 |
0mm |
|
6 |
첫 번째 및 마지막 대각선/수직선부터 현 단부까지 하단 현 연장부 |
240mm |
|
7 |
현, 대각선 및 수직선의 접합 방법을 정의합니다.
|
용접됨 |
|
8 |
트러스 정점부터 하단 현의 하위 레벨까지 수직 거리 |
2,000mm |
|
9 |
상단 현 연장부부터 트러스 정점까지 수평 거리 |
전체 트러스 길이/2 |
부재 탭
부재 탭을 사용하여 현, 대각선 및 수직선의 프로파일을 제어합니다.
프로파일
상단 현과 하단 현의 프로파일을 비롯해 대각선과 수직선의 프로파일 유형을 최대 7개까지 정의할 수 있습니다.
대각선 및 수직선 필드를 사용하여 다른 프로파일의 생성 방법을 정의합니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
상단 현 |
프로파일 카탈로그에서 선택하여 상단 현 프로파일을 정의합니다. |
CFRHS100X4 |
|
하단 현 |
프로파일 카탈로그에서 선택하여 하단 현 프로파일을 정의합니다. |
CFRHS100X4 |
|
프로파일 1 - 프로파일 7 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
CFRHS80*4 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 보고서에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
왼쪽(1)과 오른쪽(2)의 대각선 및 수직선 생성
|
옵션 |
설명 |
|---|---|
|
대각선 |
위 프로파일을 사용하여 대각선의 생성 방법을 정의합니다.
|
|
수직 |
위 프로파일을 사용하여 수직선의 생성 방법을 정의합니다. 수직선이 대각선 사이에 생성되고, 수직선의 최대 수는 대각선 수에 따라 결정됩니다. |
트윈 프로파일
트윈 프로파일을 사용한 상단 또는 하단 현의 생성 여부를 정의합니다.
상단 및 하단 현의 유형
|
옵션 |
설명 |
|---|---|
|
|
위를 향하는 짧은 레그 기본값 |
|
|
아래를 향하는 짧은 레그 |
|
|
위를 향하는 긴 레그 |
|
|
아래를 향하는 긴 레그 |
대각선 및 수직선 유형
|
옵션 |
설명 |
|---|---|
|
|
위를 향하는 짧은 레그 기본값 |
|
|
아래를 향하는 짧은 레그 |
|
|
위를 향하는 긴 레그 |
|
|
아래를 향하는 긴 레그 |
클리어런스
트윈 프로파일 사이의 간격을 정의합니다.
매개변수 탭
매개변수 탭을 사용하여 트러스 어셈블리와 대각선 및 수직선 생성을 제어합니다.
어셈블리 메인 부재
트러스 어셈블리에서 메인 부재가 되는 부재를 정의합니다.
-
왼쪽 상단 현
트러스와 왼쪽 상단 현 사이에 용접부를 추가로 생성합니다.
-
오른쪽 상단 현
트러스와 오른쪽 상단 현 사이에 용접부를 추가로 생성합니다.
-
왼쪽 하단 현
트러스와 왼쪽 하단 현 사이에 용접부를 추가로 생성합니다.
-
오른쪽 하단 현
트러스와 오른쪽 하단 현 사이에 용접부를 추가로 생성합니다.
-
없음
어셈블리 메인 부재는 Truss (S78)에서 생성되는 볼트/용접부와 부재 사이에 사용되는 용접부로 제어합니다. 모든 볼트/용접부가 현장으로 설정되어 있는 경우 각 부재(상/하단 현, 수직선, 대각선)가 개별 어셈블리를 형성합니다.
트러스 단부의 수직선
트러스 단부의 수직선 생성 여부를 정의합니다.
|
시작점 옵션 |
끝점 옵션 |
설명 |
|---|---|---|
|
|
|
기본값 단부에 수직선이 생성되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
|
단부에 수직선이 생성되지 않습니다. |
|
|
|
단부에 수직선이 생성됩니다. |
중간 수직선
대각선 사이의 수직선 생성 여부를 정의합니다.
|
옵션 |
설명 |
|---|---|
|
|
기본값 중간 수직선이 생성되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
중간 수직선이 생성되지 않습니다. |
|
|
대각선 사이에 수직선이 생성됩니다. |
|
|
대각선 사이에 수직선이 생성됩니다. 수직선과 대각선이 N형 트러스를 형성합니다. |
수직선 및 대각선 연장부
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
상단 현의 대각선 및 수직선 연장부 |
0mm |
|
2 |
하단 현의 대각선 및 수직선 연장부 |
0mm |
트러스 유형
|
옵션 |
설명 |
|---|---|
|
|
기본값 단일 피치 트러스 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
단일 피치 트러스 상단 현이 수평입니다. 하단 현은 기울어질 수 있습니다. |
|
|
용마루 유형 트러스의 정점과 시작/끝점이 서로 높이가 동일한 경우에는 현이 수평을 이룹니다. |
|
|
상하 반전 용마루 트러스 트러스의 정점과 시작/끝점이 서로 높이가 동일한 경우에는 현이 수평을 이룹니다. |
트러스 스타일
|
옵션 |
설명 |
|---|---|
|
|
기본값 WWW 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
WWW 첫 번째 대각선이 상단 현에서 시작됩니다. |
|
|
AAA 첫 번째 대각선이 하단 현에서 시작됩니다. |
캡 플레이트 탭
캡 플레이트 탭을 사용하여 캡 플레이트 생성을 제어합니다.
캡 플레이트의 접합 1002 속성
캡 플레이트는 임의의 속성 세트가 지정된 End plate detail (1002) 컴포넌트를 사용해 생성됩니다. 속성 세트는 이름을 지정할 수 있습니다.
상단 및 하단 현의 캡 플레이트
캡 플레이트의 생성 여부를 정의합니다.
|
왼쪽 캡 플레이트 옵션 |
오른쪽 캡 플레이트 옵션 |
설명 |
|---|---|---|
|
|
|
기본값 캡 플레이트가 생성되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다. |
|
|
|
캡 플레이트가 생성되지 않습니다. |
|
|
|
캡 플레이트가 생성됩니다. |
