Stanchions (S76)

Stanchions (S76)는 하나 이상의 수평 또는 경사진 계단 스트링거에 지지대를 생성합니다. 지지대는 콘크리트 슬래브에도 사용할 수 있습니다.

생성된 객체


상황	설명

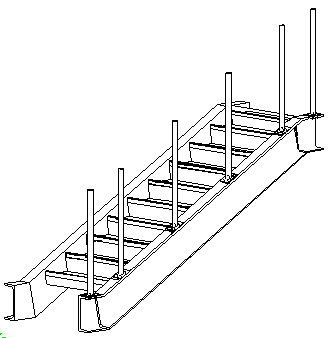

	스트링거에 볼트 체결된 지지대

Note:

Stanchions (S76)를 수정할 경우 접합된 컴포넌트가 모두 삭제됩니다. 예를 들어 지지대를 수정하면 계단, 레일 및 기타 지지대에 접합된 컴포넌트가 삭제됩니다.

지지대를 접합할 스트링거, 보 또는 슬래브나 기타 부재를 생성합니다.

그림 탭을 사용하여 지지대 생성을 제어합니다.

기본적으로 모두 사용 옵션이 사용됩니다.

선택한 항목 사용: 지지대가 선택한 부재에만 생성됩니다.
모두 사용: 계단 컴포넌트를 사용해 스트링거를 하나 이상 생성한 경우에는 이 옵션을 선택합니다.

계단 컴포넌트에 포함된 동일한 방향의 스트링거가 모두 선택됩니다.

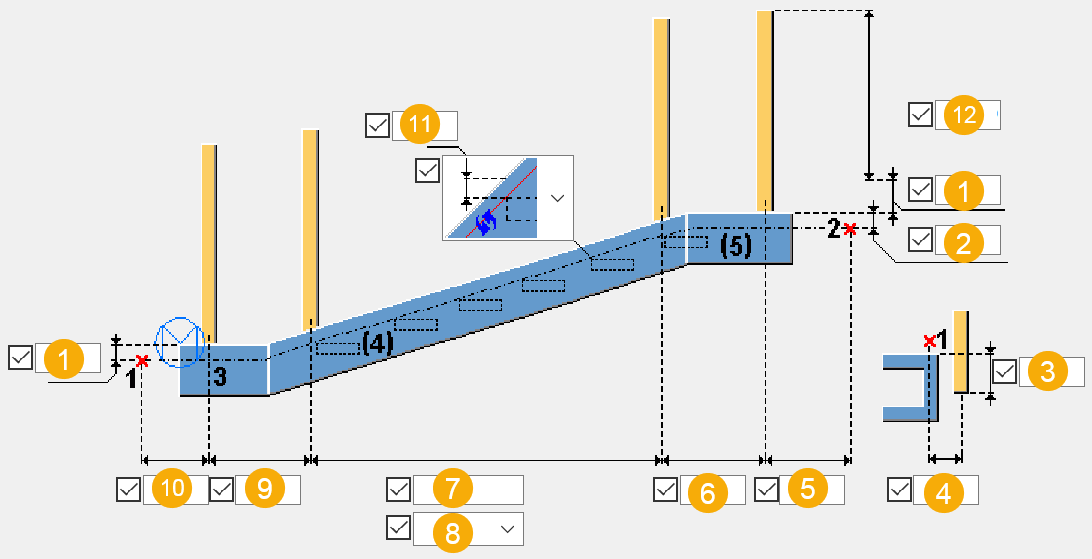

	설명	기본값
1	지지대까지 추가 높이
2	바닥 높이	`1,300mm`
3	지지대 하단 점 수직 오프셋	`0mm`
4	지지대 하단 점 수평 오프셋	`0mm`
5	두 번째 선택 점부터 마지막 지지대까지 거리	`300mm`
6	마지막 두 지지대 사이 거리	`0mm`
7	지지대 사이 간격 값 8을 사용해 간격 유형을 정의합니다.	`1,000mm`
8	지지대 간격 유형. 최대 상자 7의 간격 값이 지지대 사이의 최대 간격을 정의합니다. 동일한 간격의 중간 지지대가 필요한 만큼 생성됩니다. 지지대 사이 간격은 최대 거리보다 작거나 같습니다. 정확함 중간 지지대 사이 간격이 정확히 상자 7의 간격 값에 해당합니다. 다음 형식에 따라 간격 값을 입력합니다. `6*950` 또는 `1000 800 800 1000 800`.	`최대`
9	첫 번째 두 지지대 사이 거리	`0mm`
10	첫 번째 선택 점부터 첫 번째 지지대까지 거리	`300mm`
11	계단의 노징 치수.
12	바닥부터 지지대 높이	`1,300mm`

노징 방향을 정의합니다.


옵션	설명
	기본값 수직 이 옵션은 AutoDefaults에서 변경할 수 있습니다.
	수직
	수평
	직각

부재 탭을 사용하여 지지대 프로파일을 제어합니다.


옵션	설명

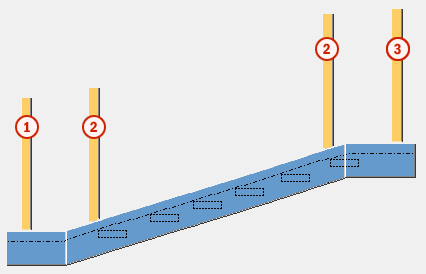

첫 번째 지지대	프로파일 카탈로그에서 선택하여 첫 번째 지지대 프로파일을 정의합니다. 첫 번째 지지대가 항상 생성됩니다. 기본 이름은 `STANCHION`입니다.
중간 지지대	프로파일 카탈로그에서 선택하여 중간 지지대 프로파일을 정의합니다. 중간 지지대가 항상 생성됩니다. 기본 이름은 `STANCHION`입니다.
마지막 지지대	프로파일 카탈로그에서 선택하여 마지막 지지대 프로파일을 정의합니다. 마지막 지지대가 항상 생성됩니다. 기본 이름은 `STANCHION`입니다.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
클래스	부재 클래스 번호.
피니시	부재 표면을 처리한 방식을 설명합니다.

지지대 프로파일 회전 및 위치를 정의합니다.


옵션	설명	기본값
프로파일 회전	지지대 프로파일 회전 및 위치	회전 = `정면` 위치 = `중간`
회전 값	지지대 프로파일 회전 각도(도) 및 평면 오프셋	회전 각도 = `0` 오프셋 = `0mm`

연속된 지지대의 회전 조합을 정의합니다.

이 옵션을 사용하여 지지대를 부재로 생성할지 또는 사용자 컴포넌트로 생성할지 선택합니다.

지지대를 사용자 컴포넌트로 생성하도록 선택하는 경우, 응용 프로그램 및 컴포넌트 카탈로그에서 사용자 컴포넌트를 선택하고 사용자 지정 설정, 위쪽 방향, 회전 및 길이를 정의합니다.

매개변수 탭을 사용하여 지지대와 계단의 접합 방법을 제어합니다.


옵션	설명
접합 설정 유형	지지대와 계단 접합 시 사전 정의된 설정 또는 사용자 지정 설정의 사용 여부를 정의합니다. 기본적으로 사전 정의된 설정이 사용됩니다.
지지대 접합 유형	지지대 접합 유형 기본적인 접합 유형으로 용접이 사용됩니다. 이 필드는 접합 설정 유형을 사전 정의된 설정으로 설정해야만 활성화됩니다.
접합부 번호	컴포넌트 카탈로그에서 선택하여 지지대와 계단의 접합부를 정의합니다.
접합 속성	접합부의 속성 파일을 선택합니다.
방향	접합 방향
지지대 제품 이름	제품 이름을 입력합니다.
