Cage ladder (S60)

Cage ladder (S60)는 안전 케이지를 생성할 수 있는 옵션이 있는 수직 사다리를 생성합니다.

생성된 객체

  • 레일 바

  • 가로대

  • 지지물 찬넬

  • 지지물 플레이트

  • 지지대

  • 대근

  • 수직 철근

  • 용접부

선택 순서

  1. 사다리의 상단 점을 나타내는 점을 선택합니다.

  2. 사다리의 입면을 나타내는 점을 선택합니다.

    두 번째 점은 하단 플랫폼의 상단 어디에나 있을 수 있습니다. 두 번째 점이 첫 번째 점 바로 아래에 있을 필요는 없지만 점 두 개가 현재 Z축과 거의 평행한 선을 정의해야 합니다.

    두 번째 점을 선택하면 사다리가 자동 생성됩니다.

두 점 사이의 선이 Z축과 거의 평행하지 않을 경우에는 사다리가 생성되지 않습니다. 두 점이 사다리를 생성하는 데 적합한 경우, 필요 시 두 번째 점을 조정하여 Z축과 완전히 평행한 선을 정의합니다. 이 기준선을 기준으로 사다리를 배치합니다.

컴포넌트를 생성하기 전에 Z축이 위를 향하는 수평면에 X축과 Y축이 배치되도록 사용자 좌표계를 설정하는 것이 좋습니다. 이 컴포넌트는 다른 방향에도 적용되지만 방향과 상관 없이 사다리는 항상 Z축과 정확히 평행하게 배치됩니다.

부재 식별 키

설명

1

레일 바

2

3

케이지

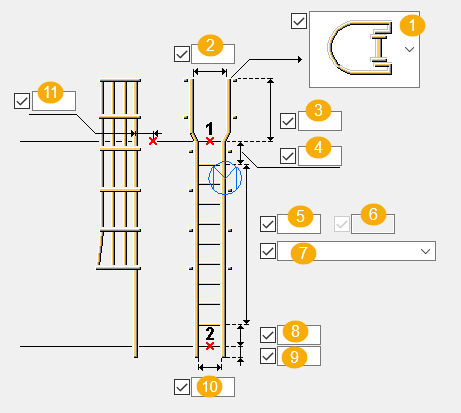

그림 탭

그림 탭을 사용하여 사다리 지오메트리 및 치수를 정의합니다.

치수

설명

1

계단 유형

사다리에 액세스하는 방향은 왼쪽, 오른쪽 또는 수직 계단(기본값)입니다.

2

한 레일의 내부 가장자리부터 다른 레일의 내부 가장자리까지 사다리의 내부 너비

플레어 너비는 대근의 내부 직경에서 가져옵니다.

플레어 너비는 항상 사다리 너비(10)보다 크게 설정됩니다. 플레어 너비를 사다리 너비보다 작거나 같도록 설정하면 플레어 너비가 자동으로 사다리 너비 + 4인치로 다시 설정됩니다.

측면 계단을 사용하는 경우에는 사다리 너비가 너비로 사용됩니다.

3

철골 상단부터 플레어 레일 바 상단 가장자리까지 사다리 상단 오프셋

4

상단 가로대 오프셋

첫 번째 입력점부터 최상위 사다리 가로대의 중심선까지 거리를 정의합니다.

5

가로대 개수

가로대 개수를 정의하려면 기본값 또는 가로대 개수를 상자 아래 목록(7)에서 선택합니다.

측면 계단이 사용되는 경우 추가 가로대 4개가 상단 플랫폼 위에 12인치 간격으로 자동 추가됩니다.

6

가로대 사이의 거리

7

가로대 간 최대 거리나 하단 또는 상단 가로대로부터의 정확한 간격을 설정하도록 선택합니다.

8

하단 가로대 오프셋

두 번째 입력점부터 최하위 사다리 가로대의 중심선까지 거리를 정의합니다.

9

사다리 하단 오프셋

하단 플랫폼부터 사다리 레일 하단까지 거리를 정의합니다. 양수 값은 사다리의 하단을 하단 플랫폼 아래에 배치합니다.

10

사다리 너비

한 레일의 내부 가장자리에서 다른 레일의 내부 가장자리까지 사다리의 내부 너비를 정의합니다.

수직 사다리 옵션(1)을 선택하면 상단 플랫폼 위에 있는 사다리의 일부가 플레어됩니다. 사다리 너비를 정의하지 않으면 해당 jobdefs.lis 파일의 기본값이 사용됩니다.

11

토이 오프셋

사다리 레일의 중심선부터 상단 플랫폼의 토이까지 거리를 정의합니다.

이 오프셋을 정의하지 않으면 해당 jobdefs.lis 파일의 기본값이 사용됩니다.

부재 탭

부재 탭을 사용하여 부재 프로파일 및 속성을 정의합니다.

부재

옵션 설명

레일 바

사다리 레일을 만드는 데 사용되는 바 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

가로대

사다리 가로대를 만드는 데 사용되는 로드 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

지지물 찬넬

지지물 지지 찬넬에 사용되는 찬넬 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

지지물 플레이트

사다리 레일을 지지물 지지 찬넬에 연결하는 벤트 플레이트에 사용되는 플레이트 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

사다리 지지대

프로파일 카탈로그에서 프로파일을 선택합니다.

후면 지지대

프로파일 카탈로그에서 프로파일을 선택합니다.

상단 대근

하단 대근

중간 대근

안전 케이지 대근을 만드는 데 사용되는 바 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

수직 철근

수직 케이지 바를 만드는 데 사용되는 바 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

옵션

설명

기본값

번호

부재 번호의 접두사와 시작 번호.

일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.

기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션컴포넌트 설정에서 정의합니다.

재질

재질 등급.

기본 재질은 파일 메뉴 > 설정 > 옵션컴포넌트 설정 내 부재 재질 상자에서 정의합니다.

이름

도면 및 레포트에 표시되는 이름.

클래스

부재 클래스 번호.

피니시

부재 표면을 처리한 방식을 설명합니다.

매개변수 탭

매개변수 탭을 사용하여 사다리 속성 및 위치를 정의합니다.

수평 위치 및 오프셋

위의 그림 설명 기본값

수평 위치

사다리 평면에서 사다리 위치

  • 중간: 사다리의 중심선이 기준선과 일치합니다.

  • 왼쪽오른쪽: 해당 레일의 외부 면이 기준선과 일치합니다.

중간

수평 오프셋

사다리 평면에서 사다리의 측면 오프셋

예를 들어 수평 위치중간으로 설정한 상태에서 오프셋이 6"이면 사다리의 중심선이 기준선의 오른쪽 6"에 배치됩니다.

예를 들어 수평 위치오른쪽으로 설정된 상태에서 오프셋이 -8"이면 오른쪽 레일의 외부 면이 기준선의 왼쪽 8"에 배치됩니다.

0

측면 레일 컷부

스트링거 컷

측면 레일을 절단하는 방법을 선택합니다.

스트링거 최대 길이

측면 레일을 최대 길이에서 절단하기로 선택한 경우 최대 스트링거 길이를 정의하십시오.

스트링거 회전

스트링거의 회전 방법을 정의합니다. 기본값은 상단입니다.

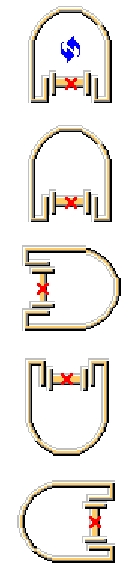

사다리 회전

사다리 회전 방법을 정의합니다. 기본값은 정면입니다.

가로대 회전

가로대 회전을 정의합니다.

케이지 생성

기본값

케이지가 생성되지 않습니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

케이지가 생성되지 않습니다.

케이지가 생성됩니다.

가로대 스트링거 부재 컷

충돌을 방지하려면, 스트링거를 잘라낼지 여부를 선택합니다.

옵션 설명

스트링거가 절단되지 않습니다.

스트링거가 절단되지 않습니다.

스트링거가 절단됩니다.

절단에 대한 클리어런스 값을 정의합니다.

스트링거가 절단됩니다.

가로대는 스트링거에 볼트로 되어 있습니다.

절단에 대한 클리어런스 값을 정의합니다.

스트링거로 들어가는 컷의 깊이를 정의합니다.

모따기 치수

레일 바 상단의 모따기를 정의합니다.

설명

1

수평 치수

2

수직 치수

모따기 형상

옵션 설명

모따기 없음

선 모따기

볼록 모따기

오목 모따기

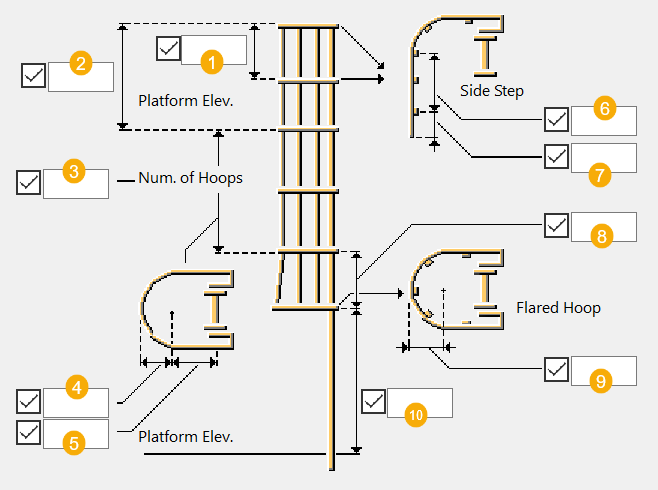

케이지 탭

케이지 탭을 사용하여 사다리의 안전 케이지의 크기와 위치를 정의합니다.

케이지 치수

설명

1

상단 플레어 대근의 중심부터 안전 케이지의 다음 상위 대근까지 거리

2

상단 플랫폼부터 상단 안전 케이지 대근의 중심까지 거리

3

대근 개수(필수 하단 플레어 대근 외). 대근의 기본 개수는 2입니다.

측면에서 사다리에 접근하기로 선택한 경우, 상단 플랫폼 위에 추가 대근 3개가 1'-10" 간격으로 추가됩니다.

수직 계단으로 사다리에 접근하기로 선택한 경우 추가 대근 2개가 플랫폼 위 12" 및 3'-6"에 추가됩니다.

4

대근 반경

케이지 하단의 플레어 대근 위 각 안전 케이지 대근의 외부 반경을 정의합니다. 케이지 하단의 대근 반경은 플레어 반경에 의해 결정됩니다. 반경을 정의하지 않으면 해당 jobdefs.lis 파일이 기본값을 결정합니다.

대근을 구부리고 각 레일의 외부 면에 연결할 수 없도록 대근 반경 및 사다리 너비를 포함한 치수 조합을 정의할 수 있습니다. 이것은 특히 접근성 향상을 위해 사다리 레일이 플레어된 수직 사다리의 상단에 적용됩니다.

5

케이지 깊이

사다리 레일의 중심선부터 모든 안전 케이지 대근의 곡률점까지 거리를 정의합니다. 깊이를 정의하지 않으면 해당 jobdefs.lis 파일이 기본값을 결정합니다.

6

측면 계단 치수

사다리의 중심선부터 케이지 측면 계단 부분의 가장 바깥쪽 수직 케이지 바의 중심선까지 거리를 정의합니다.

계단 유형이 수직 계단인 경우 이 치수는 사용되지 않습니다.

7

측면 계단 치수

가장 바깥쪽 수직 케이지 바의 중심선부터 수정된 안전 케이지 대근 단부까지 거리를 정의합니다.

계단 유형이 수직 계단인 경우 이 치수는 사용되지 않습니다.

8

플레어 대근 간격

하단 플레어 대근의 중심부터 안전 케이지의 다음 상위 대근까지 거리를 정의합니다.

9

플레어 반경

케이지 하단의 플레어 안전 케이지 대근의 외부 반경을 정의합니다. 반경은 대근 반경 + 1.75인치와 같습니다. 기타 모든 대근의 반경이 대근 반경에서 결정됩니다(4).

10

플레어 대근 오프셋

하단 플랫폼부터 하단 플레어 안전 케이지 대근 중심까지 거리를 정의합니다.

오프셋을 정의하지 않으면 해당 jobdefs.lis 파일이 기본값을 결정합니다.

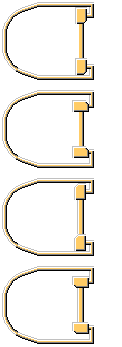

대근 형상

옵션 설명

U 유형 대근

U 유형 대근

O 유형 대근

O 유형 대근

후프는 스트링거의 안쪽 면에 생성됩니다.

수직 철근 간격

설명

1

대근의 둥근 단면에서 수직 막대 사이의 각도를 정의합니다.

2

대근의 직선형 단면의 수직 철근 간 거리를 정의합니다.

수직 철근의 측면 계단 길이 투영

왼쪽 또는 오른쪽 계단 유형으로 케이지를 생성할 때 수직 철근의 길이 투영을 정의합니다. 그림 탭에서 계단 유형을 선택할 수 있습니다.

볼트 탭

볼트 탭을 사용하여 지지물, 사다리 및 후면 지지 플레이트에 사용되는 볼트의 볼트 속성을 정의합니다. 지지물 찬넬이 생성되지 않는 경우 볼트 설정을 사용하지 않습니다.

볼트 기본 속성

옵션

설명

기본값

볼트 크기

볼트 직경.

사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.

볼트 표준

컴포넌트 내부에서 사용할 볼트 표준

사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.

허용오차

볼트와 홀 사이의 간격

재료의 스레드

샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다.

완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.

현장/공장

볼트 체결 장소.

현장

체결 길이

Tekla Structures에서 볼트 체결을 위한 부재의 단면을 검색하는 깊이를 정의합니다. 플랜지 1개 또는 2개 중 볼트가 관통하는 플랜지 개수를 결정할 수 있습니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.

옵션

설명

기본값

1

슬롯 홀의 수직 치수

0, 원형 홀

2

슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수

0, 원형 홀

홀 유형

슬롯은 슬롯 홀을 생성합니다.

특대는 특대 홀을 생성합니다.

홀 없음은 홀을 생성하지 않습니다.

태핑은 태핑 홀을 생성합니다.

슬롯 회전

홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.

슬롯 위치

슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

앵커 로드 탭

앵커 로드 탭을 사용하여 볼트 또는 사용자 컴포넌트를 지지물, 사다리 및 후면 지지 앵커로 사용할지 여부를 정의합니다.

옵션 설명

볼트 유형

볼트 또는 사용자 컴포넌트 중 어떤 것을 사용할지 선택합니다.

컴포넌트

카탈로그에서 컴포넌트를 응용 프로그램 및 컴포넌트 선택합니다.

사용자 지정 설정, 위쪽 방향 및 회전을 정의합니다.

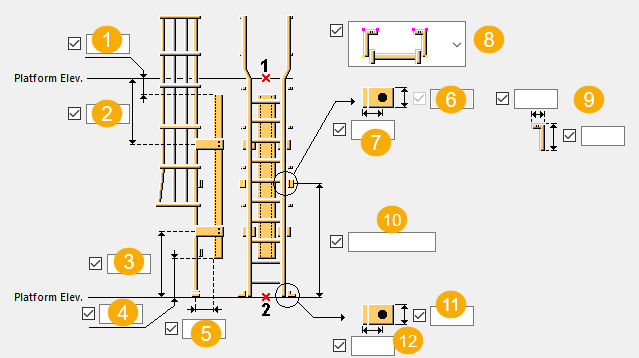

지지대 탭

지지대 탭을 사용하여 지지물 찬넬 설정을 정의합니다.

설명

1

찬넬 상단

지지물 찬넬 상단부터 상단 플랫폼 입면 거리

2

상단 지지대 오프셋

사다리를 지지물 찬넬에 연결하는 데 사용되는 상부 벤트 플레이트의 중심선까지 상단 플랫폼 입면 거리.

지지물 찬넬 지지대를 한 개 생성한 경우 하단 지지대 오프셋은 단일 벤트 플레이트의 위치를 제어하는 데 사용됩니다.

3

하단 지지대 오프셋

사다리를 지지물 지지 찬넬에 연결하는 데 사용되는 하부 벤트 플레이트의 중심선까지 하단 플랫폼 입면 거리.

지지물 찬넬 지지대를 한 개 생성한 경우 이 설정은 단일 벤트 플레이트 위치를 제어하는 데 사용됩니다.

4

찬넬 하단

지지물 찬넬 하단부터 하단 플랫폼 입면 거리.

5

지지물 오프셋

사다리 레일의 중심선부터 지지물 찬넬의 가장 가까운 면까지 거리.

6

수직 상단 지지물 지지대 치수

7

수평 상단 지지물 지지대 치수

8

상단 지지물 지지대 위치

9

폴리보로 생성된 상단 지지대의 수직 및 수평 치수

10

중간 지지물 지지대에 대한 하단 오프셋

11

수직 하단 지지물 지지대 치수

12

수평 하단 지지물 지지대 치수

지지물 찬넬

옵션 설명

기본값

지지물 찬넬이 생성되지 않습니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

지지물 찬넬이 생성되지 않습니다.

지지물 찬넬을 생성하여 사다리를 보강하고 지지합니다.

지지물 찬넬 지지대

옵션 설명

기본값

지지물 찬넬 지지대 두 개가 생성됩니다.

벤트 플레이트 지지물 지지대는 사다리 레일을 지지물 철근 지지 찬넬에 연결합니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

지지물 지지대 한 개가 생성됩니다.

지지물 지지대 두 개가 생성됩니다.

상단 지지물 지지대 위치

상단 지지물 지지대 배치 방식을 선택합니다.

하단 지지물 지지대

옵션 설명

하단 지지물 지지대가 생성되지 않습니다.

하단 지지물 지지대가 외부 가장자리에서 생성됩니다.

수직 및 수평 오프셋을 정의할 수 있습니다.

하단 지지물 지지대가 내부 가장자리에 생성됩니다.

수직 및 수평 오프셋을 정의할 수 있습니다.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
