Wall Rails
Wall rails는 지지 요소를 포함하여 수평 또는 기울기 난간을 생성합니다. 난간은 벽체에 접합됩니다.
생성된 객체
-
레일
-
엘보
-
종결부
-
브라켓 암
-
브라켓 베이스
-
볼트
-
용접부
용도
|
문제 |
설명 |
|---|---|
|
|
엘보, 종결부 및 브라켓으로 구성된 레일 |
|
|
엘보, 종결부 및 브라켓으로 구성된 사다리 한쪽의 레일 |
|
|
브라켓으로 구성된 직선형 레일 |
선택 순서
-
시작점을 선택합니다.
-
끝점을 선택합니다.
레일이 자동 생성됩니다.

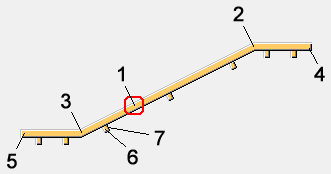

부재 식별 키
|
부재 |
|
|---|---|
|
1 |
레일 |
|
2 |
오른쪽 엘보 |
|
3 |
왼쪽 엘보 |
|
4 |
오른쪽 종결부 |
|
5 |
왼쪽 종결부 |
|
6 |
브라켓 암 |
|
7 |
브라켓 베이스 |
일반 탭
일반 탭을 사용하여 어셈블리 생성, 레일 치수 및 레일 오프셋을 제어합니다.
어셈블리 생성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
어셈블리 생성 |
어셈블리를 형성하는 부재를 정의합니다. 옵션은 다음과 같습니다.
|
모두 |

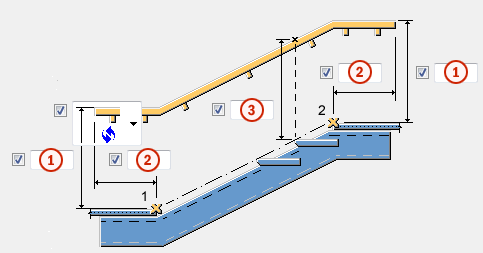

레일 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
레일부터 시작/끝점까지 수직 거리 |
0mm |
|
2 |
레일의 가장 오른쪽/왼쪽 가장자리부터 시작/끝점까지 수평 거리 종결부를 생성한 경우에는 종결부의 가장 바깥쪽 가장자리부터 거리가 측정됩니다. |
0mm |
|
3 |
레일부터 노즈라인까지 수직 거리 |
0mm |
레일 종결부 치수
시작/끝점부터 레일까지 수직 거리 측정 시 레일 상단 또는 중간부터의 측정 여부를 정의합니다.
|
옵션 |
설명 |
|---|---|
|
|
기본값 상단부터 이 옵션은 AutoDefaults에서 변경할 수 있습니다. |
|
|
상단부터 |
|
|
중간부터 |
레일 오프셋
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
시작/끝점부터 레일 수평 오프셋 |
0mm |
종결부 탭
종결부 탭을 사용하여 레일 종결부 유형 및 치수를 제어합니다.
종결부 유형
|
옵션 |
옵션 |
설명 |
|---|---|---|
|
|
|
기본값 종결부 없음 이 옵션은 AutoDefaults에서 변경할 수 있습니다. |
|
|
|
종결부 없음 |
|
|
|
레일 사이 별도의 벤트 엘보 부재 |
|
|
|
레일이 휘어집니다. |
|
|
|
레일 및 종결부가 장착됩니다. |
단부 상세
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
단부 상세 |
컴포넌트 카탈로그에서 선택하여 종결부에 생성되는 상세를 정의합니다. |
없음 |
|
속성 |
단부 상세의 속성 파일을 선택합니다. |
standard |
Note:
일부 상세는 벤트 레일과 호환되지 않습니다. 이러한 경우에는 다음과 같이 수행합니다.
-
다른 유형의 상세를 선택합니다.
-
벤트 레일을 제외한 다른 엘보 또는 종결부 유형을 사용합니다.
-
내부 브라켓 유형을 선택합니다.

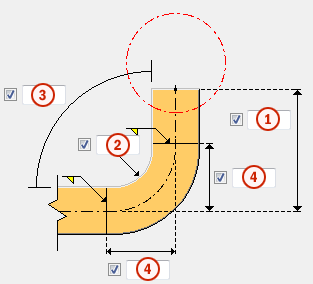

종결부 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
종결부의 직선형 부재 길이 |
100mm |
|
2 |
벤트 종결부의 내측 반경 |
30mm |
|
3 |
+90~+180º 또는 -90~-180º 사이의 값을 입력한 굽힘각 |
90º |
|
4 |
굽힘 길이 |
레일 방향
핸드레일 방향을 정의합니다.

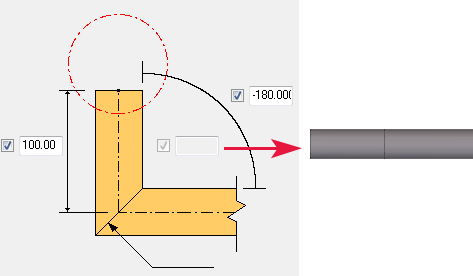

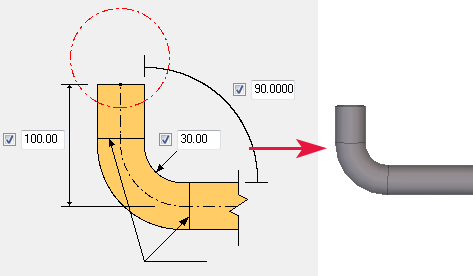

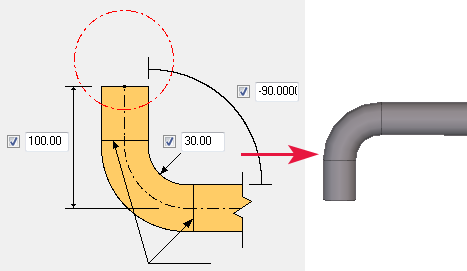

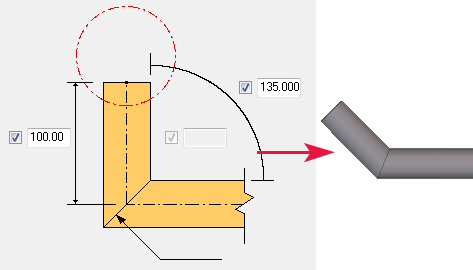

굽힘각 예
엘보 탭
엘보 탭을 사용하여 엘보 유형 및 치수를 제어합니다.
엘보 유형
|
옵션 |
옵션 |
설명 |
|---|---|---|
|
|
|
기본값 엘보 없음 이 옵션은 AutoDefaults에서 변경할 수 있습니다. |
|
|
|
엘보 없음 |
|
|
|
레일 사이 별도의 벤트 엘보 부재 |
|
|
|
레일이 휘어집니다. |
|
|
|
레일이 장착됩니다. |
|
|
|
레일이 장착되지 않습니다. |
Note:
엘보 없음 외에 다른 옵션을 선택할 경우, 일반 탭에서 레일의 가장 오른쪽/왼쪽 가장자리부터 시작/끝점까지 수평 거리 값을 입력해야 합니다. 그렇지 않으면 레일이 올바로 생성되지 않습니다.

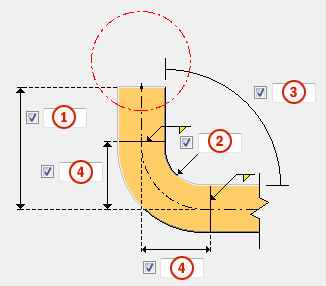

굽힘 반경 및 길이
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
벤트 엘보의 내측 반경 |
30mm |
|
2 |
굽힘 길이 |
브라켓 탭
브라켓 탭을 사용하여 브라켓 유형과 치수를 제어합니다.
브라켓 옵션
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
브라켓 유형 |
브라켓의 생성 방법을 정의합니다. 옵션은 다음과 같습니다.
|
내부 |
|
브라켓 베이스 |
브라켓 베이스의 생성 여부를 정의합니다. |
예 |
|
브라켓 상세 |
컴포넌트 카탈로그에서 선택하여 브라켓으로 사용되는 시스템 또는 사용자 지정 상세를 정의합니다. 이 필드는 브라켓 유형을 상세로 설정해야만 활성화됩니다. |
|
|
속성 |
상세의 속성 파일을 선택합니다. |
standard |
|
브라켓 상세 접합 대상 |
브라켓 상세가 접합되는 부재를 정의합니다. |
브라켓 암 |
브라켓 방향
|
옵션 |
설명 |
|---|---|
|
|
기본값 왼쪽 브라켓 이 옵션은 AutoDefaults에서 변경할 수 있습니다. |
|
|
왼쪽 브라켓 |
|
|
오른쪽 브라켓 |
브라켓 위치 조절
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
레일의 시작/끝점부터 브라켓까지 거리 |
100mm |
|
2 |
브라켓 개수. |
0 |
|
3 |
브라켓 간격 공백을 사용하여 브라켓 간격 값을 구분합니다. |
0mm |
|
4 |
레일의 시작/끝점부터 브라켓까지 거리 |
100mm |
|
5 |
브라켓 개수. |
0 |
|
6 |
브라켓 간격 간격은 선택한 브라켓 간격 값에 따라 달라집니다. |
0mm |
|
7 |
간격 유형. 최대를 선택하면 컴포넌트가 입력한 간격 값 내에서 필요한 최소 수의 브라켓을 생성합니다. 이렇게 생성된 수의 브라켓은 레일을 따라 동일한 간격으로 분산됩니다. |
정확함 |

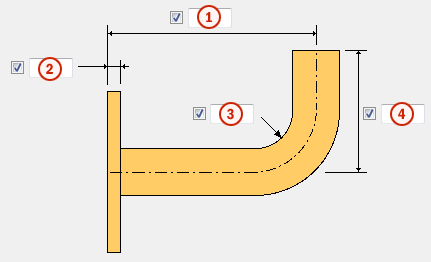

브라켓 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
브라켓 암 너비 브라켓 베이스부터 치수를 측정합니다. |
120mm |
|
2 |
브라켓 베이스 두께 |
50mm |
|
3 |
브라켓 암의 내측 굽힘 반경 |
10mm |
|
4 |
브라켓 암 수직 길이 굽힘 반경부터 치수를 측정합니다. |
5mm |
브라켓 베이스의 홀 배치
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
브라켓 홀이 배치되는 홀의 반경 |
17mm |
볼트 탭
볼트 탭을 사용하여 브라켓 베이스를 벽체에 체결하는 볼트를 제어합니다.
볼트 체결 방향
|
옵션 |
설명 |
|---|---|
|
|
기본값 브라켓에서 벽으로 이 옵션은 AutoDefaults에서 변경할 수 있습니다. |
|
|
브라켓에서 벽체로 |
|
|
벽체에서 브라켓으로 |
볼트 기본 속성
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
볼트 크기 |
볼트 직경. |
사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다. |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다. |
|
허용오차 |
볼트와 홀 사이의 간격 |
|
|
재료의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소. |
현장 |
슬롯 홀
슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
1 |
슬롯 홀의 수직 치수 |
0, 원형 홀 |
|
2 |
슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수 |
0, 원형 홀 |
|
홀 유형 |
슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다. |
|
|
슬롯 회전 |
홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다. |
|
|
슬롯 위치 |
슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다. |
볼트 길이 늘리기
볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
부재 탭
부재 탭을 사용하여 생성된 부재의 치수를 제어합니다.
부재 가이드
목록에서 부재를 선택합니다. 선택한 부재가 표시됩니다.
부재 치수
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
Rail |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
CHS40X3 |
|
오른쪽 엘보 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
생성 안 됨 |
|
왼쪽 엘보 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
생성 안 됨 |
|
오른쪽 종결부 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
생성 안 됨 |
|
왼쪽 종결부 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
생성 안 됨 |
|
브라켓 암 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
D12 |
|
브라켓 베이스 |
프로파일 카탈로그에서 선택하여 프로파일을 정의합니다. |
D60 |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 보고서에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
용접부 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
