1

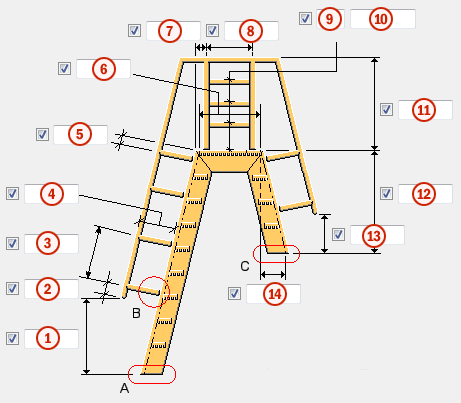

위쪽 스트링거 하단과 난간 하단 사이의 수직 거리

1,000mm

2

난간을 따라 난간 하단부터 측정한 첫 번째 지지대 오프셋

200mm

3

중단 지지대 사이 최대 거리

1,000mm

4

스트링거와 난간 사이 거리

800mm

5

난간을 따라 스트링거 상단부터 측정한 마지막 지지대 오프셋

200mm

6

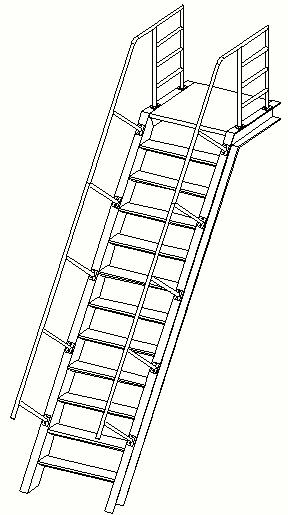

• 유형 1, 2 및 4의 경우:

  위쪽 노징 선의 상단 점과 수평 스트링거 단부 사이의 거리를 정의합니다.

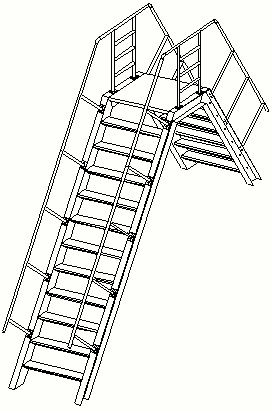

• 유형 3의 경우:

  위쪽 노징 선의 상단 점 사이 거리를 정의합니다.

1,000mm

7

수평 스트링거 시작 위치부터 측정한 첫 번째 지지대의 수평 오프셋

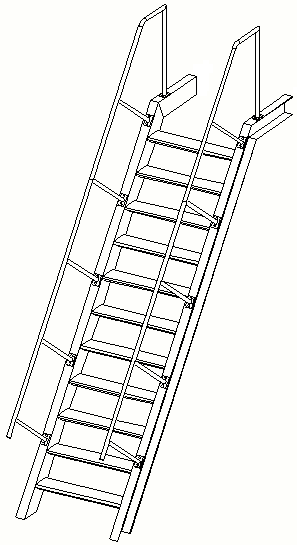

이 옵션은 유형 4에서 활성화되지 않습니다.

200mm

8

첫 번째와 마지막 수평 지지대 사이의 거리

이 옵션은 유형 1 또는 유형 4에서는 활성화되지 않습니다.

600mm

9

중간 레일의 개수

이 옵션은 유형 1 또는 유형 4에서는 활성화되지 않습니다.

3

10

중간 레일 간격

공백을 사용하여 중간 레일의 간격 값을 구분합니다. 중간 레일 사이의 각 간격 값을 입력합니다. 예를 들어 중간 레일이 3개라면 값을 2개 입력합니다.

이 옵션은 유형 1 또는 유형 4에서는 활성화되지 않습니다.

3 옵션을 간격 수로 나눈 값

11

난간 상단과 플랫폼 상단 사이의 수직 거리

이 옵션은 유형 4에서 활성화되지 않습니다.

1,000mm

12

플랫폼 상단과 아래쪽 스트링거 하단 사이의 수직 거리

이 옵션은 유형 3에서만 활성화됩니다.

2,000mm

13

난간 하단과 아래쪽 스트링거 하단 사이의 수직 거리

이 옵션은 유형 3에서만 활성화됩니다.

1,000mm

14

위쪽 노징 선 단부와 아래쪽 노징 선 단부 사이의 수평 거리

이 옵션은 유형 3에서만 활성화됩니다.

위쪽 스트링거와 아래쪽 스트링거는 경사도가 동일합니다.

맨 위쪽 계단 생성

맨 위쪽 계단의 생성 여부를 정의합니다.

어셈블리 생성

어셈블리를 형성하는 부재를 정의합니다.

옵션은 다음과 같습니다.

• 아니오

  어셈블리가 생성되지 않습니다.

• 모두

  모든 부재가 어셈블리에 포함됩니다.

• 스트링거/레일

  부재가 다음과 같이 여러 어셈블리를 구성합니다.

  • 각 스트링거 어셈블리가 위쪽, 수평 및 아래쪽 스트링거로 구성됩니다.

  • 각 레일 어셈블리가 위쪽, 수평 및 아래쪽 핸드레일, 중간 레일, 지지대 및 플레이트로 구성됩니다.

  • 플랫폼, 각 플랫폼 지지대 및 각 계단이 자체적으로 어셈블리를 형성합니다.

1

스트링거와 단부 상세의 접합 여부를 정의합니다.

없음

2

컴포넌트 카탈로그에서 선택하여 상세를 정의합니다.

3

상세의 속성 파일을 선택합니다.

표준

1

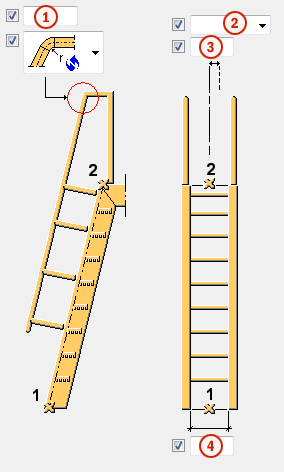

난간 엘보 반경

이 옵션은 유형 4에서 활성화되지 않습니다.

100mm

2

선박 사다리의 수평 오프셋 치수에 대한 측정 방법을 정의합니다.

옵션은 다음과 같습니다.

• 왼쪽

  선택 점을 기준으로 정의한 선에서 왼쪽으로

• 중간

  선택 점을 기준으로 정의한 선이 중심선입니다.

• 오른쪽

  선택한 점이 정의한 선에서 오른쪽으로

중간

3

수평 오프셋.

이 옵션은 기본값 또는 중간에서는 활성화되지 않습니다.

0mm

4

스트링거 사이의 수평 거리

1,000mm

기본값

벤트 엘보

이 옵션은 오토디폴트에서 변경할 수 있습니다.

벤트 엘보

별도의 엘보 부재가 레일 사이에 있습니다.

피팅

레일이 장착됩니다.

벤트 레일

레일이 휘어집니다.

별도의 레일

레일이 장착되지 않습니다.

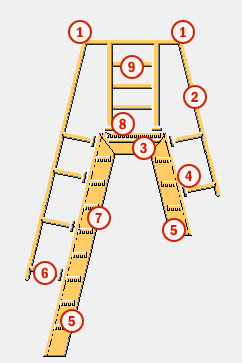

엘보

난간

중간 레일

지지대

프로파일 카탈로그에서 선택하여 엘보 프로파일을 정의합니다.

PD40*2

상세 B의 플레이트

플레이트 두께.

5mm

지지대

플랫폼 지지대의 두께.

5mm

계단

카탈로그 계단이나 프로파일의 사용 여부 또는 계단 생성 여부를 선택합니다.

카탈로그 계단 목록 또는 프로파일 카탈로그에서 계단을 선택합니다.

Tekla Structures 환경을 변경하는 경우에는 계단 목록도 업데이트합니다.

스트링거

프로파일 카탈로그에서 선택하여 스트링거 프로파일을 정의합니다.

C200*100*5

플랫폼

플랫폼 두께.

50mm

브라켓

프로파일 카탈로그에서 선택하여 브라켓 프로파일을 정의합니다.

1

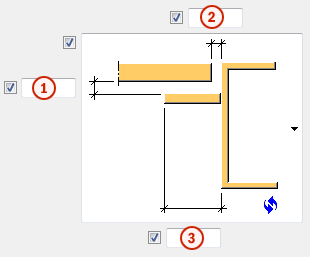

상단 계단부터 플랫폼 수평 오프셋

상단 계단을 생성하지 않으면 위쪽 노징 선 상단 점부터 플랫폼 수평 오프셋이 정의됩니다.

0mm

1

플랫폼 하단부터 플랫폼 지지대 수직 오프셋

0mm

2

스트링거부터 플랫폼 수평 오프셋

0mm

3

플랫폼 지지대의 너비.

50mm

기본값

플랫폼 지지대가 생성됩니다.

이 옵션은 오토디폴트에서 변경할 수 있습니다.

플랫폼 지지대가 생성됩니다.

플랫폼 지지대가 생성되지 않습니다.

1

계단 사이의 수직 간격.

간격은 계단 간격 유형에 따라 달라집니다.

300mm

1

계단 간격 유형.

계단 간격은 두 번째 선택한 점부터 첫 번째 선택한 점까지입니다.

같음은 계단 사이의 최대 거리를 나타냅니다.

정확함은 계단 사이의 정확한 거리를 나타냅니다.

같음

1

스트링거부터 계단 오프셋

0mm

2

계단 오프셋 유형

수평(H)

중간 레일에서 지지대까지

난간에서 지지대까지

중간 레일 또는 난간과 지지대의 접합 방법을 정의합니다.

중간 레일 = 접합

핸드레일 = 용접

접합부 번호

컴포넌트 카탈로그에서 선택하여 레일과 지지대의 접합부를 정의합니다.

Round tube (23)

접합부 속성

접합부의 속성 파일을 선택합니다.

standard

난간 최대 길이

난간의 최대 길이

3,000mm

난간 컷부

난간의 절단 방법을 정의합니다.

• 최대 지지대에서

  핸드레일 단부에서 시작했을 때 핸드레일 최대 길이는 핸드레일을 따라 측정되며, 절단은 측정 거리에 포함된 마지막 지지대에서 이루어집니다.

• 최대 길이에서

  핸드레일 단부에서 시작했을 때 핸드레일 최대 길이는 레일을 따라 측정되며, 절단은 최대 길이에서 이루어집니다.

• 모든 지지대

  각 지지대에서 난간까지 절단이 이루어집니다.

최대 지지대에서

1

플레이트 수직 오프셋

2

플레이트 수직 오프셋 치수를 측정하는 방법을 정의합니다.

• 상부

  플레이트 상단부터 지지대 중심까지

• 중간

  플레이트 수평 중심선부터 지지대 중심까지

• 하단

  플레이트 하단부터 지지대 중심까지

3

플레이트 너비.

4

상단 볼트부터 플레이트 상단까지 거리

5

볼트 간 거리

6

하단 볼트부터 플레이트 하단까지 거리

1

수평 플레이트 오프셋 치수를 측정하는 방법을 정의합니다.

• 왼쪽

• 플레이트 왼쪽부터 지지대 중심까지

• 중간

  플레이트 수평 중심선부터 지지대 중심까지

• 오른쪽

• 플레이트 오른쪽부터 지지대 중심까지

2

수평 플레이트 오프셋.

기본값

플레이트부터 스트링거까지

이 옵션은 오토디폴트에서 변경할 수 있습니다.

스트링거부터 플레이트까지

플레이트부터 스트링거까지

현장/공장

볼트 체결 장소.

현장
