스냅 방향을 설정하는 데 도움이 되는 스냅 방법
스냅 스위치와 숫자 스냅 외에도 스냅할 때 올바른 점을 선택하는 데 도움이 되는 몇 가지 추가 방법을 사용할 수 있습니다.
Shift 키로 모델링 방향 잠금
선이나 점의 스냅 점 위로 마우스를 가져갈 때 Shift 키를 사용하여 모델링 방향을 일시적으로 잠글 수 있습니다. Shift 키에서 손을 떼면 방향 잠금이 해제됩니다.
-
선택되는 첫 번째 점의 방향을 잠그려면 가장 가까운 점(선 상의 점)에 스냅
스냅 스위치가 활성 상태여야 합니다.
-
Shift 키를 누른 채로 유지하여 모델링 방향을 잠급니다.
Shift 키를 길게 누르면 방향이 잠기며, 스냅할 수 있는 점이 잠긴 선에 투영됩니다.
선이나 점에 스냅할 수 있습니다.

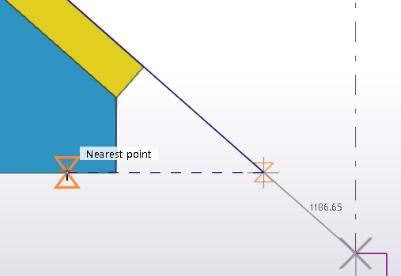

- 선에 스냅하는 경우(예를 들어 가장 가까운 점(선 상의 점)에 스냅 스냅 스위치 사용 시) 방향 잠금이 선을 첫 번째 잠긴 선의 교차점까지 연장합니다.
- 점에 스냅하는 경우(예를 들어 끝점 스냅 또는 중간점 스냅 스냅 스위치 사용 시) 점이 잠긴 선에 수직으로 투영됩니다.
스냅된 점이 잠긴 선에 수직으로 투영되면 수직 기호가 표시됩니다.
방향 잠금은 도면이 아닌 모델링 모드에서만 작동합니다. 방향 잠금은 숫자 스냅에서 작동하지 않습니다.
임시 기준점 설정
모델 및 도면에서 스냅할 때 로컬 원점으로 사용할 임시 기준점을 설정할 수 있습니다. 일반적으로 직교 도구와 수직점에 스냅 스냅 스위치는 기준점 정보를 사용합니다.
기준점 정보는 마지막으로 선택한 점으로 자동 설정되고 검은색 십자형으로 표시됩니다. 명령을 중단하면 기준점 정보, 즉 마지막으로 선택한 점이 지워집니다. 기준점을 사용해야 하는 경우, 임시 기준점을 수동으로 설정하십시오.
-
시작점을 선택합니다.
-
Ctrl 키를 누른 상태에서 점을 선택합니다.
또는 마우스 오른쪽 버튼을 클릭하여 임시 스냅 기준점 정의를 선택하고 점을 선택합니다.

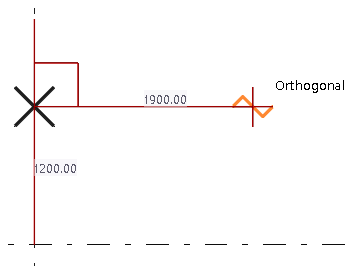

검은색 십자표는 이 점이 현재 임시 기준점임을 나타냅니다. 임시 기준점에서 스냅을 계속할 수 있습니다.
-
Ctrl 키를 놓고 끝점을 선택합니다.
Tekla Structures가 시작점부터 끝점 사이에 객체를 생성합니다. 예:
선에서 X, Y 또는 Z 좌표 잠금
선에서 x, y 및 z 좌표를 잠글 수 있습니다. 좌표 잠금은 모델링 모드와 도면 모드에서 모두 작동합니다.
좌표 잠금은 선택할 점을 결정해야 할 때 필요한 점이 선 위에 없는 경우에 유용합니다. 좌표가 잠기면 해당 방향의 점들에만 스냅할 수 있습니다.
도면 모드에서 예를 들어 x축 또는 y축을 따라서만 뷰를 드래그해야 하는 경우 잠금 기능이 유용합니다.
또는 빠른 실행을 통해 좌표 잠금을 제어할 수 있습니다. 좌표 잠금 전환을 입력하고 검색 결과 목록에서 좌표 잠금 이름을 클릭하여 스위치를 활성화합니다.
