갱신된 새 프로파일 카탈로그가 활성화된 환경에서 원본 프로파일 카탈로그를 계속 사용하려면 원본 프로파일 카탈로그를 다시 활성화해야 합니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.
2. 기존의 아무 규칙이나 마우스 오른쪽 버튼으로 클릭하고 규칙 추가를 선택합니다.
   팁:

   기존 규칙 아래 하위 그룹을 생성하는 다음 수준의 규칙을 추가할 수 있습니다. 다음 수준 규칙 추가 명령을 사용하여 다음 수준 규칙을 추가하십시오.

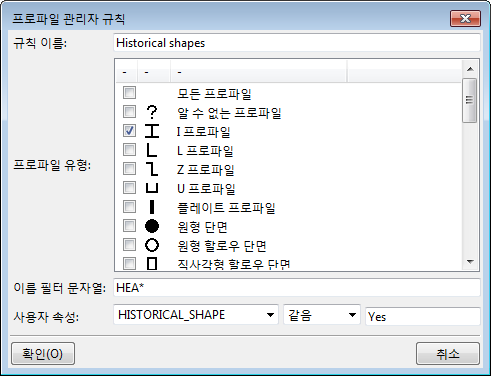

   프로파일 관리자 규칙 대화 상자가 나타납니다.

3. 규칙 속성을 정의합니다.
   1. 규칙 이름 상자에 규칙 이름을 입력합니다.
   2. 규칙을 적용할 프로파일 유형을 선택합니다.
   3. 새로운 규칙을 정의할 이름 필터 문자열을 입력합니다.

      기본적으로 "모든 항목"을 의미하는 와일드카드 기호(*)가 입력됩니다.

      예를 들어 A로 시작하는 이름의 카탈로그 항목을 모두 그룹으로 지정하려면 이름 필터 문자열 상자에 A*를, 혹은 이름에 100이 포함된 카탈로그 항목을 모두 그룹으로 지정하려면 *100*을 입력하십시오. 그러면 Tekla Structures가 새로운 규칙 기준을 만족하는 카탈로그 항목을 그룹으로 지정합니다.

4. 확인을 클릭하고 프로파일 관리자 규칙 대화 상자를 닫습니다.
5. 확인을 클릭하고 프로파일 카탈로그 수정 대화 상자를 닫습니다.
6. 저장 확인 대화 상자에서 확인을 클릭하고 변경 내용을 저장합니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.
2. 기존의 아무 규칙이나 마우스 오른쪽 버튼으로 클릭하고 규칙 편집을 선택합니다.

   프로파일 관리자 규칙 대화 상자가 나타납니다.

3. 규칙 속성을 수정합니다.
4. 확인을 클릭하고 프로파일 관리자 규칙 대화 상자를 닫습니다.
5. 확인을 클릭하고 프로파일 카탈로그 수정 대화 상자를 닫습니다.
6. 저장 확인 대화 상자에서 확인을 클릭하고 변경 내용을 저장합니다.

사용자 속성을 프로파일에 추가할 수 있습니다. 예를 들어 도장 두께를 지정하거나, 콘크리트의 최대 입도를 정의하거나, 재질을 기준으로 서로 다른 프로파일 유형을 정렬하거나, 피트-인치 프로파일과 미터법 프로파일 간 변환을 위한 프로파일 별칭을 생성할 수 있습니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.

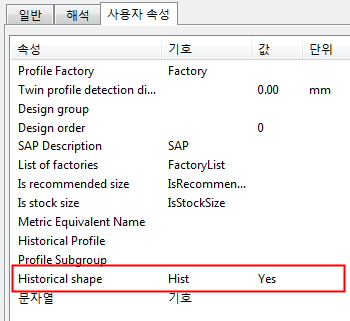

2. 사용자 속성 탭에서 정의를 클릭합니다.

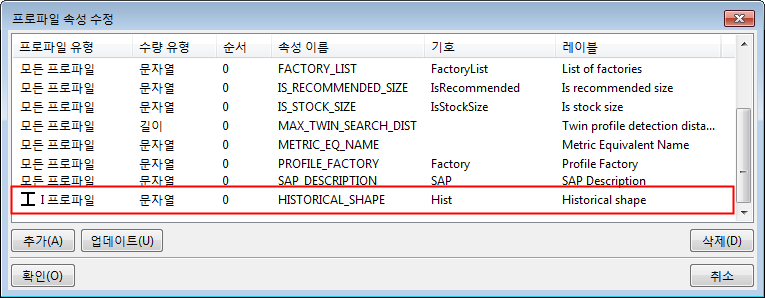

   프로파일 속성 수정 대화 상자가 나타납니다.

3. 추가를 클릭하여 새로운 행을 추가합니다.
4. 사용자 속성을 정의하려면 행에서 각 항목을 클릭합니다.
   1. 프로파일 유형 목록에서 사용자 속성을 적용할 프로파일 유형을 선택합니다.
   2. 수량 유형 목록에서 중량, 영역, 비율 또는 문자열 같이 사용자 속성에 저장되는 정보의 유형을 선택합니다.
   3. 순서 목록에서 사용자 속성을 대화 상자에 표시할 순서를 정의합니다. 값이 더 클 수록 앞에 표시됩니다.
   4. 속성 이름 목록에서 속성 이름을 정의합니다.

      이름은 카탈로그에 저장되고, 보고서나 템플릿 등에 사용할 수 있습니다. 템플릿에 속성 이름을 사용하는 경우 PROFILE.PROPERTY_NAME은 속성 이름이 표시되는 위치를 나타냅니다. PAINT_LAYER_THICKNESS을 예로 들 수 있습니다.

   5. 기호 열에서 Ix 또는 ct 같이 속성에 사용할 약어를 정의합니다.
   6. 레이블 열에서 속성 레이블을 정의합니다.
5. 업데이트를 클릭합니다.
6. 확인을 클릭하고 프로파일 속성 수정 대화 상자를 닫습니다.

철골 부재나 콘크리트 부재, 혹은 둘 다에 사용 가능한 프로파일을 정의할 수 있습니다. 연결된 프로파일 유형은 부재 재질을 변경할 경우 프로파일 선택 대화 상자에 표시되는 프로파일 유형에도 영향을 미칩니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.
2. 프로파일 유형(L 프로파일 등)을 선택합니다.

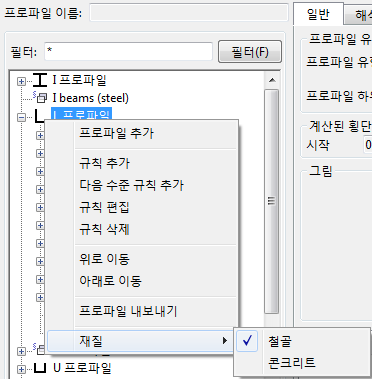

3. 프로파일과 철골을 연동시키려면 마우스 오른쪽 버튼을 클릭하고 재질 > 철골을 선택합니다.

   철골 옆의 체크 표시는 해당 프로파일을 철골 부재에 사용할 수 있다는 것을 의미합니다.



4. 선택한 프로파일을 콘크리트 부재에서도 사용하려면 마우스 오른쪽 버튼을 클릭하고 재질 > 콘크리트를 선택합니다.

   필요하다면 재질을 다시 클릭하여 체크 표시를 제거할 수도 있습니다.

5. 확인을 클릭하고 프로파일 카탈로그 수정 대화 상자를 닫습니다.
6. 저장 확인 대화 상자에서 확인을 클릭하고 변경 내용을 저장합니다.

1. 파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.
2. 삭제할 프로파일을 선택합니다.
3. 마우스 오른쪽 버튼을 클릭하고 프로파일 삭제를 선택합니다.
4. 확인을 클릭하고 프로파일 카탈로그 수정 대화 상자를 닫습니다.
5. 저장 확인 대화 상자에서 확인을 클릭하고 변경 내용을 저장합니다.
