스케치를 통해 매개변수 프로파일 생성

스케치를 통해 매개변수 사용자 정의 프로파일을 생성할 수 있습니다. 매개변수 프로파일의 치수는 모델에서 사용할 때마다 변경할 수 있습니다.

스케치를 통해 매개변수 프로파일을 생성하려면 다음 작업을 아래에 표시된 순서대로 수행합니다.

스케치 편집기 정보

단면 스케치 편집기를 사용하여 스케치 프로파일을 생성하고 수정합니다.

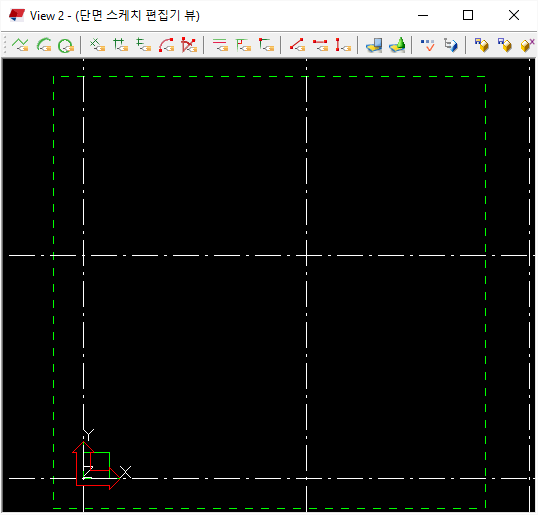

스케치 편집기를 처음 열 경우에는 뷰가 비어 있습니다. 스케치 편집기에 표시되는 그리드 좌표 및 레이블은 실제 Tekla Structures 모델의 그리드 속성에 따라 달라집니다.

스케치 편집기를 열면 Tekla Structures이(가) 스케치 브라우저와 변수 대화 상자도 엽니다.

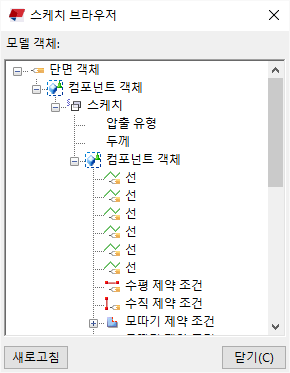

스케치 브라우저는 스케치 프로파일의 객체들(선, 호, 원, 제약 조건, 치수 및 모따기)을 계층적 트리 구조로 표시합니다.

스케치 편집기를 열면 스케치 브라우저가 자동으로 열립니다.

스케치 편집기에서 객체를 하나 클릭하면 Tekla Structures가 스케치 브라우저에서 해당 객체를 강조 표시합니다.

스케치 브라우저에는 각 스케치 프로파일에 대한 다음 정보가 표시됩니다.

변수는 고정 속성을 정의할 수도 있고, 혹은 수식을 추가할 수도 있습니다. Tekla Structures는 모델의 프로파일을 사용할 때마다 이 수식으로 속성 값을 계산합니다.

변수 대화 상자는 스케치 프로파일의 속성을 정의하는 데 사용됩니다. 스케치 편집기를 열면 변수 대화 상자가 자동으로 열립니다.

주:

변수 대화 상자는 사용자 컴포넌트 편집기의 해당 대화 상자와 동일한 방식으로 작동합니다. 변수 사용 방법에 대한 자세한 내용은 사용자 컴포넌트에 변수 추가를 참조하십시오.
