1. 형상 또는 형상 카탈로그 그룹을 가져올 모델을 엽니다.
2. 파일 메뉴에서 카탈로그 > 형상 카탈로그를 클릭하여 형상 카탈로그 대화 상자를 엽니다.
3. 그룹 구조가 없는 형상을 형상 카탈로그의 특정 그룹 또는 하위 그룹으로 가져오려면 대화 상자의 왼쪽에 있는 그룹 또는 하위 그룹을 선택합니다.

   그룹을 선택하지 않으면 Tekla Structures가 형상을 그룹 해제됨 그룹으로 가져옵니다.

4. 가져오기를 클릭합니다.
5. 형상 정의 가져오기 대화 상자에서 가져올 파일이 있는 폴더로 이동하여 파일을 선택한 다음 열기를 클릭합니다.

   Tekla Structures는 기존 형상 카탈로그와 비교하여 가져오기 파일의 형상에 중복이 있는지 확인합니다.

   가져오기 대화 상자에서 가져온 각 형상의 상태를 확인할 수 있습니다('새 형상 정의' 또는 '이름이 이미 존재함' 등). 형상이 모델에서 이미 사용된 경우에는 형상의 인스턴스를 볼 수도 있습니다.

6. 가져올 형상과 동일한 이름 및 GUID를 가진 형상이 형상 카탈로그에 이미 존재하는 경우에는 기존 형상을 대체하거나 유지합니다. 가져오기 대화 상자에서

   • 가져온 새 형상으로 대체할 기존 형상마다 각각 덮어쓰기를 선택합니다.

   • 변경하지 않고 그대로 유지할 기존 형상마다 각각덮어쓰기를 선택 해제합니다.

7. 가져오기 대화 상자에서 가져오기를 클릭합니다.

   대용량의 파일을 가져올 경우 수 분이 걸릴 수 있습니다.

8. 확인을 클릭하여 가져오기를 완료합니다.

   새 형상 또는 수정된 형상이 포함된 그룹은 형상 카탈로그 대화 상자의 왼쪽에 로 표시됩니다. 새 형상 또는 수정된 형상 행은 형상 목록에서 노란색으로 강조 표시됩니다.

9. 저장을 클릭하여 변경 내용을 형상 카탈로그에 저장합니다.

이 예는 Trimble SketchUp Pro에서 Tekla Structures 모델로 솔리드 3D 형상을 가져오는 방법을 보여 줍니다.

1. SketchUp Pro에서 비어 있는 모델을 생성합니다.

   도면 영역의 기본 사용자 같은 추가 엔터티를 모두 삭제하십시오.

2. 엔터티 그룹을 생성합니다.

   Tekla Structures가 각 엔터티의 개별 가져오기를 지원하기는 하지만 SketchUp에서 엔터티 그룹이나 컴포넌트 생성을 권장합니다.

   모든 SketchUp 그룹 및 컴포넌트가 수밀 솔리드 형상이어야 합니다. 그룹 또는 컴포넌트를 선택하고 엔터티 정보를 열어서 선택한 그룹 또는 컴포넌트가 솔리드인지 확인하십시오. SketchUp 솔리드는 부피가 있습니다. 부피 정보가 없을 경우에는 선택한 그룹 또는 컴포넌트가 솔리드가 아닙니다.

3. 그룹을 선택하고 솔리드 도구 > 유니언을 클릭하여 엔터티 그룹을 솔리드 유니언으로 통합합니다.

   이제 그룹이 단일 솔리드 부피가 됩니다 (솔리드).

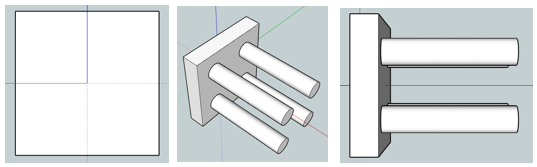

4. 솔리드가 x축(빨간색)을 따라 y(녹색) 및 z축(파란색)의 중간에 놓이도록 SketchUp에 배치합니다. Tekla Structures에서 노란색과 자홍색의 부재 핸들은 SketchUp에서 x축과 정렬됩니다.

   SketchUp에서 솔리드의 위치와 회전은 매우 중요합니다. 그 이유는 위치와 회전에 따라 Tekla Structures에서 아이템의 삽입 및 배치 방식이 결정되기 때문입니다. SketchUp에서 다르게 배치할 경우 Tekla Structures에서는 오프셋이 발생할 수 있습니다.



5. SketchUp 파일을 저장합니다.
6. 사용자의 Tekla Structures 모델에서 형상 카탈로그 대화 상자를 열고 가져오기를 클릭합니다.
7. SketchUp 파일을 선택합니다.
8. 가져오기를 클릭합니다.
