보 및 기둥 맞춤

보 및 기둥 맞춤 접합을 사용하여 보 2개, 기둥 2개 또는 보와 컷부만 포함된 기둥을 접합할 수 있습니다.

부재를 연결하는 피팅과 컷부는 여러 가지 방식으로 배치할 수 있습니다. 부재 사이에 간격을 생성하도록 정의하고, 용접하여 연결할 수 있습니다.

아래 표는 접합의 예를 보여줍니다.


예제	설명

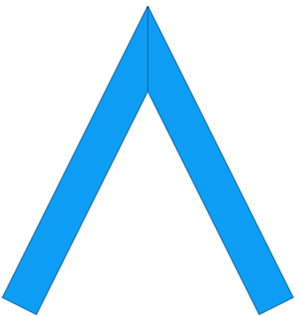

	연귀 접합
	두 개의 프로파일 맞춤
	두 프로파일 중 하나가 절단되지 않았음

응용 프로그램 및 컴포넌트 카탈로그에서 보 및 기둥 맞춤 컴포넌트를 선택합니다.
기본 속성을 변경하려면 보 및 기둥 맞춤 컴포넌트 대화 상자를 열고 설정 탭에서 속성을 수정합니다.

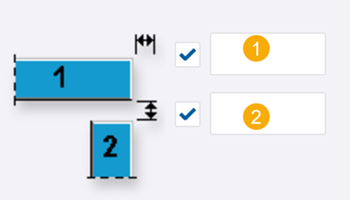

메인 부재와 보조 부재 사이의 간격 크기를 정의합니다. 아무 값도 입력하지 않으면 간격이 생성되지 않습니다.


	설명
1	메인 부재의 컷 오프셋
2	메인 부재와 보조 부재 간 간격

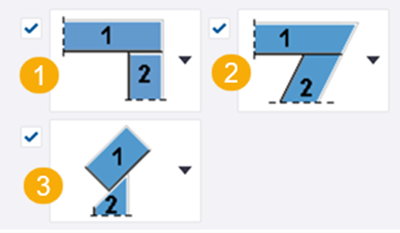

피팅 유형을 선택합니다.

목록(1)에서 선택한 유형은 목록(2)에서 사용할 수 있는 피팅 방법을 정의합니다. 피팅 유형 옵션은 아래 이미지를 참조하십시오.

(3) 메인 부재와 보조 부재가 모두 경사형인 경우 피팅을 웨브 방향으로 생성할지 또는 플랜지 방향으로 생성할지 선택합니다.

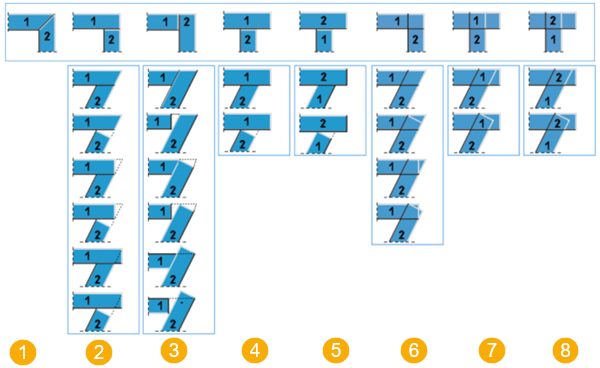

피팅 유형 옵션은 다음과 같습니다.


	설명
1	연귀
2	보조 부재가 메인 부재에 피팅되고 두 부재 모두 피팅됩니다.
3	메인 부재가 보조 부재에 피팅되고 두 부재 모두 피팅됩니다.
4	보조 부재가 메인 부재에 피팅되고 메인 부재는 피팅되지 않습니다.
5	메인 부재가 보조 부재에 피팅되고 보조 부재는 피팅되지 않습니다.
6	보조 부재가 메인 부재에 중복되어 피팅되고 두 부재 모두 피팅됩니다.
7	보조 부재가 메인 부재에 중복되어 피팅되고 메인 부재는 피팅되지 않습니다.
8	메인 부재가 보조 부재에 중복되어 피팅되고 보조 부재는 피팅되지 않습니다.

메인 부재와 보조 부재 사이의 최대 간격 크기를 정의합니다. 이렇게 하려면 다음 피팅 유형을 선택합니다.

다음 중 하나를 선택합니다.
- 기본값 사용

  보조 부재가 직각으로 핏됩니다.
- 임계값 기준 방법

  간격 임계값 거리를 정의합니다. 메인 부재와 보조 부재 사이의 거리가 정의한 값보다 짧으면 보조 부재는 직각으로 핏됩니다.

  아래의 예시 이미지에서 거리는 150.0이인 반면, 정의한 값은 200.0입니다.

  거리가 정의한 임계값보다 크면 보조 부재의 피팅이 메인 부재에 맞춰 정렬됩니다.

  아래의 예시 이미지에서 정의된 거리는 0입니다.
- 간격 정의

  사용자가 정의하는 값은 보조 부재에 맞추기 위한 거리로 사용됩니다.

  아래의 예시 이미지에서 정의된 거리는 100.0입니다.
메인 부재(1) 및 보조 부재(2) 피팅 여부를 선택하거나 라인 컷으로 절단합니다.
부재 접합에서 부재의 접합 방법을 선택합니다.
- 아니요: 부재가 접합되지 않습니다.
- 콘크리트 부재: 보조 부재가 메인 부재 콘크리트 부재에 추가됩니다.
- 하위 어셈블리: 보조 부재가 하위 어셈블리로 메인 부재 콘크리트 부재에 추가됩니다.
- 용접에 의해: 보조 부재가 메인 부재에 용접됩니다.
  용접에 의해를 선택하면 용접 탭에서 용접 속성을 정의할 수 있습니다.
용접 탭에서 용접 속성을 정의합니다.

용접 속성에 대한 자세한 내용은 용접 생성의 용접 속성 섹션을 참조하세요.
확인 기호를 클릭합니다.
모델에서 메인 부재(보 또는 기둥)를 선택합니다.
보조 부재(보 또는 기둥)를 선택합니다.

보조 부재를 선택하면 접합이 자동 생성됩니다.
