예: 스케치를 통해 대칭 C 형상 프로파일 생성

이번 예에서는 변수를 사용해 스케치 프로파일을 생성하는 방법에 대해서 설명합니다.

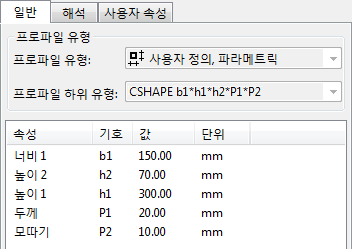

작업이 끝나면 치수 b1 = b2 및 h2 = h3이 포함된 대칭 C 형상 프로파일이 생성됩니다. 이 프로파일을 모델에서 사용할 경우 다음과 같이 치수를 변경할 수 있습니다.

예: C 형상 프로파일 스케치

먼저 프로파일 윤곽을 그립니다.

스케치 편집기를 엽니다.
폴리라인 그리기 명령을 사용해 대략적인 C 형상 프로파일을 생성합니다.

이 단계에서는 프로파일이 대칭일 필요도, 그리고 프로파일 치수가 정확할 필요도 없습니다.
수평 제약 조건 추가 및 수직 제약 조건 추가 명령을 사용해 선을 곧게 폅니다.
프로파일을 저장하고 이름을 CSHAPE으로 지정합니다.

프로파일 윤곽을 그린 후에 계속해서 치수를 추가할 수 있습니다.

변수 대화 상자에서 다음과 같이 거리 값을 입력합니다.


이름	수식	값	값 유형	변수 유형	가시성	대화 상자의 레이블
b1	150.00	150.00	길이	거리	표시	너비
b2	=b1	150.00	길이	거리	숨기기	너비
h1	300.00	300.00	길이	거리	표시	높이
h2	70.00	70.00	길이	거리	표시	높이
h3	=h2	70.00	길이	거리	숨기기	높이

스케치 프로파일에 치수를 추가한 후에 계속해서 스케치 두께를 정의할 수 있습니다.

변수 대화 상자에서 다음을 실행합니다.
1. 추가를 클릭하여 매개변수 P1을 추가합니다.
2. 수식 열에 20.00을 입력합니다.
3. 가시성 열에서 표시를 선택합니다.
4. 대화 상자의 레이블 열에 두께를 입력합니다.

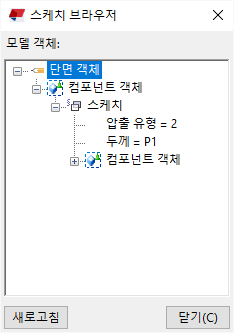

스케치 브라우저에서 매개변수 P1을 사용해 두께를 설정합니다.
1. 두께를 마우스 오른쪽 버튼으로 클릭하여 수식 추가를 선택한 후 =P1을 입력합니다.
2. 압출 유형을 마우스 오른쪽 버튼으로 클릭하여 수식 추가를 선택한 다음 =2를 입력하여 스케치가 폴리라인 내부 방향으로 압출되도록 합니다.
스케치 프로파일을 저장합니다.

스케치 두께를 설정한 후에 계속해서 스케치 프로파일의 모따기를 수정할 수 있습니다.

스케치 편집기에서 다음을 실행하십시오.
1. 모따기 기호 를 두 번 클릭합니다.
2. 모따기 속성 대화 상자에서 모따기 유형을 선 으로 변경한 후 수정을 클릭합니다.
3. 모든 모따기에 대해 1a~b 단계를 반복합니다.
변수 대화 상자에서 다음을 실행합니다.
1. 추가를 클릭하여 매개변수 P2를 추가합니다.
2. 수식 상자에 10.00을 입력합니다.
3. 가시성 상자에서 표시를 선택합니다.
4. 대화 상자의 레이블 상자에 모따기를 입력합니다.
스케치 브라우저에서 다음 작업을 수행합니다.
1. 모따기 제약 조건을 두 번 클릭하여 모따기 속성을 엽니다.
2. X 모따기를 마우스 오른쪽 버튼으로 클릭하여 수식 추가를 선택한 다음 =P2을 입력합니다.
3. Y 모따기 값도 동일하게 입력합니다.
4. 모든 모따기에 대해 4a~c 단계를 반복합니다.
스케치 프로파일을 저장합니다.

스케치 프로파일이 완성되어 이제 모델에서 사용할 수 있습니다.
