스케치 프로파일에 대해 위치 조절 평면 정의

프로파일을 그릴 때 위치 조절 평면을 정의할 수 있습니다. 위치 조절 평면을 사용하면 부재 및 컴포넌트 위치 조절에 사용할 평면 Tekla Structures을 결정할 수 있습니다.

시작하기 전에

시작하기 전에 스케치 프로파일에 치수를 추가합니다.

부재 위치 조절 평면으로는 스케치 프로파일이 포함된 부재에 대한 Tekla Structures의 위치 조절 방법을 결정할 수 있습니다.

이 평면은 부재의 평면 위 및 다음 깊이에서 설정에 사용되며, 그밖에도 사용자 컴포넌트를 경계 평면에 바인딩하여 배치할 때도 사용됩니다.

부재 위치 조절 평면은 아래와 같이 파란색으로 표시됩니다.

평면 위 옵션인 왼쪽과 오른쪽은 파란색 수직 평면에 따라 설정되며, 중간 옵션은 둘 사이의 가운데로 설정됩니다.

다음 깊이에서 설정의 경우, 정면 및 뒤쪽 옵션은 파란색 수평 평면에 따라 설정되며, 중간 옵션은 둘 사이의 가운데로 설정됩니다.

비대칭 프로파일의 위치가 오직 웨브에 따라 조절되도록 부재 위치 조절 평면을 정의할 수 있습니다. 다음 예에서 회색 점선은 중간 옵션을 표시합니다.

(1) 중간 옵션

접합 위치 조절 평면을 사용하면스케치 프로파일이 있는 컴포넌트 메인 부재를 기준으로 컴포넌트의 위치 지정 방법을 Tekla Structures 결정할 수 있습니다.

연결 위치 조절 평면은 아래와 같이 녹색으로 표시됩니다.

이 이미지는 스케치 프로파일로 생성된 이중 T 슬래브의 기본 연결 위치 조절 평면을 나타냅니다. 녹색 선이 기본 연결 위치 조절 평면입니다.

이중 T의 스템 위치에 따라 접합부를 배치하려면 여기 나온 것처럼 연결 조절 평면을 이동하십시오.

위치 조절 평면을 표시하거나 숨기려면 다음 중 하나를 실행하십시오.


대상	방법
부재 위치 조절 평면의 표시 또는 숨기기	기호를 클릭합니다.
연결 위치 조절 평면의 표시 또는 숨기기	기호를 클릭합니다.

핸들을 움직여 위치 조절 평면을 이동할 수 있습니다.

핸들을 스케치 프로파일의 가장 바깥쪽 모서리에서 멀리 움직일 경우에는 각 핸들에 치수를 추가하여 서로 바인딩해야 합니다. 그렇지 않으면 모델에서 위치 조절이 올바로 기능하지 않습니다.

위치 조절 평면을 클릭하여 핸들을 표시합니다.

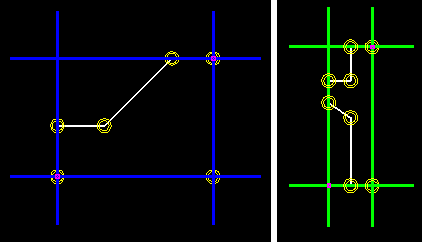

핸들이 분홍색으로 표시됩니다. 기본적으로 핸들은 스케치 프로파일의 가장 바깥쪽 모서리에 위치합니다.

예제:
핸들을 클릭하여 선택합니다.

주:
수직 평면과 수평 평면 모두 동일한 핸들로 제어합니다. 두 평면 모두 동시에 이동할 수 있습니다.
Tekla Structures의 다른 객체를 움직이듯 핸들을 움직입니다.

예를 들어 마우스 오른쪽 버튼을 클릭하고 이동을 선택합니다.
핸들이 프로파일의 가장 바깥쪽 모서리에 위치하지 않는 경우에는 핸들과 모서리 사이에 치수를 추가합니다.

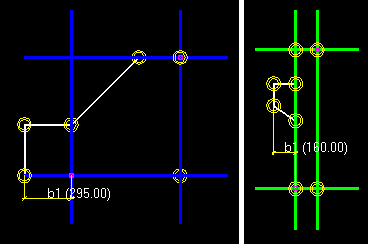

이 예에서는 위치 조절 평면의 왼쪽 핸들이 수평 치수(b1)를 사용해 바인딩되었습니다.

평면을 움직여 스케치 프로파일의 기본 위치 조절 평면으로 되돌릴 수 있습니다.

기본 위치 조절 평면으로 되돌리려면 다음 중 하나를 실행하십시오.


대상	방법
기본 부재 위치 조절 평면으로 되돌리기	를 클릭하여 부재 위치 조절 평면을 표시합니다. 부재 위치 조절 평면을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 삭제를 선택합니다. 를 다시 클릭하여 평면이 기본 위치로 되돌아갔는지 확인합니다.
기본 연결 위치 조절 평면으로 되돌리기	를 클릭하여 연결 위치 조절 평면을 표시합니다. 연결 위치 조절 평면을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 삭제를 선택합니다. 를 다시 클릭하여 평면이 기본 위치로 되돌아갔는지 확인합니다.

그런 다음 스케치 프로파일을 검사하여 스케치 프로파일의 제약 조건과 치수가 올바르게 작동하는지 확인합니다.
