.clb 파일을 사용하여 매개변수 프로파일 생성

.clb 파일을 사용하여 새로운 매개변수 프로파일을 생성할 수 있습니다.

아래의 작업공정 예에 따라 .clb 파일을 사용하여 매개변수 프로파일을 생성합니다.

.clb, components.clb 및 profitab.inp 파일을 함께 사용하는 방법

이 방법을 사용하여 새로운 매개변수 프로파일을 생성할 때 다음 파일이 필요합니다.

  • .clb

    이 파일에는 단면 정의가 포함됩니다. 정의한 각 매개변수 프로파일에 대한 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil 폴더에 새 .clb 파일을 생성합니다.

  • components.clb

    이 파일에는 단면 정의가 저장되어 있는 모든 .clb 파일의 목록이 저장됩니다. 새 .clb 파일을 생성할 때는 파일 이름을 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil 폴더에 있는 components.clb 파일에 추가해야 합니다.

  • profitab.inp

    이 파일은 .clb 파일과 프로파일 카탈로그를 연결해 주는 링크입니다. Tekla Structures에서 지원되는 모든 매개변수 프로파일 목록이 여기에 저장됩니다. 이 파일은 프로파일 카탈로그 수정 대화 상자에 매개변수 프로파일이 표시되는 방식을 제어합니다. 새로운 매개변수 프로파일을 사용하려면 profitab.inp에 프로파일 유형, 접두사 및 측정 단위와 같은 필요한 프로파일 정의를 추가해야 합니다. profitab.inp 파일은 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\의 환경 폴더 아래에 있습니다. 정확한 파일 위치는 사용자 환경 파일의 폴더 구조에 따라 다를 수 있습니다.

    Tekla Structuresprofitab.inp 파일을 표준 검색 순서로 검색한 다음 고급 옵션 XS_PROFDB에서 표시된 폴더에서 검색합니다.

프로파일의 형상 및 점 좌표 계획

먼저 용지에 새로운 프로파일의 형상과 점 좌표를 정의합니다.

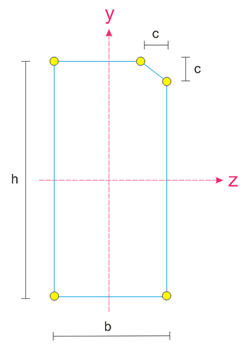

  1. 용지에 프로파일을 설계합니다.
    1. 단면 윤곽을 그립니다.
    2. 모서리 점을 추가합니다.
    3. 치수를 추가합니다.
    4. y-z 좌표 축 중심점을 단면 중앙에 배치합니다.

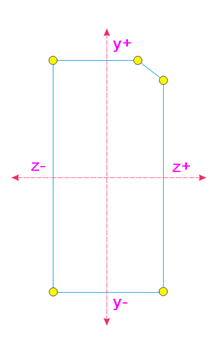

  2. y 및 z 좌표 방향을 정의합니다.

    예제:

    • 양의 Y축: 위
    • 음의 Y 축: 아래
    • 양의 Z 축: 오른쪽
    • 음의 Z 축: 왼쪽

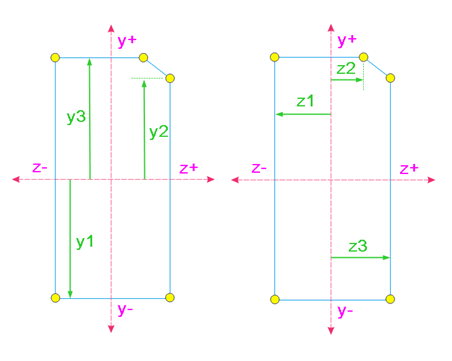

  3. y 및 z 벡터를 정의합니다.

    예제:

    • y1, y2, y3
    • z1, z2, z3

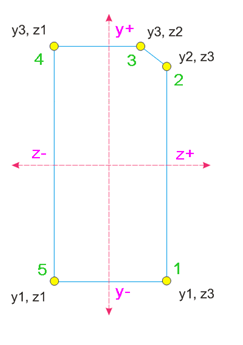

  4. 각 점의 좌표 쌍을 만듭니다.

    각 점에 y, z 벡터 쌍을 할당하십시오. 우측 하단 모서리부터 시작하여 시계 반대 방향으로 점을 정의합니다.

    예제:

    • 점 1: y1 z3
    • 점 2: y2 z3
    • 점 3: y3 z2
    • 점 4: y3 z1
    • 점 5: y1 z1

.clb 파일 생성

프로파일의 형상 및 점 좌표를 정의한 후 계속하여 .clb 파일을 생성합니다.

  1. Microsoft 메모장 같은 표준 텍스트 편집기를 사용하여 새 .clb 파일을 생성합니다.
  2. 이 프로파일의 profitab.inp 파일에서 사용할 라이브러리 이름을 정의합니다.

    예제:

    library_id "1Gen"
  3. 이 프로파일의 profitab.inp 파일에서 사용할 단면 이름을 정의합니다.

    예제:

    Section_type
    {
    name "RectChamfer"
  4. 단면의 치수를 정의합니다.

    예를 들면 아래 그림과 같습니다.

    base_attribute
    {
    name "h"
    description "albl_Height"
    type dimension
    default 1000
    }
  5. 프로파일 좌표를 정의합니다.

    좌표는 앞에서 정의한 y 및 z 벡터와 동일해야 합니다. 기본값을 정의하십시오.

    예를 들면 아래 그림과 같습니다.

    expression
    {
      name "y1"
    type y
      default -400
    formula -h/2
    }
  6. 프로파일의 면(들) 지오메트리를 정의합니다.

    예를 들면 아래 그림과 같습니다.

    geometry
    {
    name "default"
    face
      {
      index 0
      point 0 y1 z3
      point 0 y2 z4
      point 0 y3 z4
      point 0 y4 z3
      point 0 y4 z2
      point 0 y3 z1
      point 0 y2 z1
      point 0 y1 z1
      }
    face
      {
      index 1
      point 1 y5 z7
      point 1 y6 z8
      point 1 y7 z8
      point 1 y8 z7
      point 1 y8 z6
      point 1 y7 z5
      point 1 y6 z6
      point 1 y5 z6
      }
    }
    주:

    인덱스 번호는 다음과 같이 점 번호를 나타냅니다. 0=보의 시작점, 1=보의 끝점

  7. .clb 파일을 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil 폴더에 저장합니다.
  8. 텍스트 편집기에서 components.clb 파일을 엽니다.
  9. 다음 라인을 추가하여 components.clb 파일에 프로파일 정의를 추가합니다.
    Include ”new_file_name.clb” // give comment
  10. components.clb 파일을 저장합니다.

profitab.inp 파일에 프로파일 정의 추가

새 매개변수 프로파일을 사용하기 전에 프로파일 정의를 profitab.inp 파일에 추가합니다.

  1. Windows에서 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\의 환경 폴더로 이동하여 profitab.inp 파일을 찾습니다.
  2. profitab.inp 파일을 모델, 프로젝트 또는 회사 지정 폴더에 복사합니다.
  3. Microsoft 메모장 같은 표준 텍스트 편집기에서 profitab.inp 파일을 새 위치에서 엽니다.
  4. 알맞은 범주에서 새로운 라인을 추가하여 프로파일을 정의합니다.

    다음 구문을 사용합니다.

    Prefix
    ! Type ! SO ! Z ! MI ! MA ! G3-NAME ! Z3-NAME !

    프로파일 정의 예:

    PNL_A
    ! USER ! 0 ! ! 2 ! 3 !1Gen.RectChamfer !h*b-[c]
  5. 파일을 저장합니다.

    이제 프로파일을 프로파일 카탈로그에서 사용할 수 있습니다. 변경 내용을 적용하려면 Tekla Structures를 다시 시작해야 할 수도 있습니다.

profitab.inp에서 사용되는 속성

profitab.inp 파일에서 새로운 매개변수 프로파일을 정의할 때 다음 속성을 사용합니다.

속성

설명

Prefix

매개변수 프로파일의 접두사. 접두사가 프로파일 카탈로그에 표시됩니다.

PNL_A을 예로 들 수 있습니다.

Type

매개변수 프로파일 유형

프로파일 유형은 다음과 같거나 다음을 포함합니다.

I, L, Z, U, PL, D, PD, P, C, T, HK, HQ, ZZ, CC, CW, CU, EB, BF, SPD, EC, ED, EE, EF, EZ, EW, 102, 103, 104, 105, 106, USER

예를 들어 기본 환경에서 접두사가 PD, EPD, CHS, CFCHS, O, Ø 및 TUBE인 매개변수 프로파일은 모두 PD 유형 아래에 그룹화되며, 프로파일 카탈로그의 원형 할로우 단면 아래에 나타납니다.

SO

정렬 순서. 옵션은 다음과 같습니다.

  • -1: 내림차순 정렬 순서
  • +1: 오름차순 정렬 순서
  • 0: 정렬 순서 없음
  • -2: 이름 오름차순, 값 내림차순
  • +2: 값 오름차순, 이름 내림차순

예를 들어 프로파일이 PLT200*10 또는 PLT10*200이고, 정렬 순서가 +2라면 양쪽 경우 모두 레포트 등의 출력 결과는 PLT200*10입니다. 하지만 정렬 순서가 -2라면 양쪽 결과 모두 PLT10*200입니다.

Z

측정 단위 옵션은 다음과 같습니다.

  • 0: 밀리미터
  • 1: 인치
  • 2: 피트
  • 3: 센티미터
  • 4: 미터

MI

매개변수 프로파일에 사용할 수 있는 최소 매개변수 수

예를 들어 직사각형 중공 단면 SHS에는 다음 프로파일 하위 유형이 있습니다. h*t, h*b*t, h1*b1-h2*b2*t.

최소 2개의 매개변수와 최대 2개의 매개변수로 SHS를 정의할 경우 프로파일 선택 대화 상자에서 사용할 수 있는 옵션은 h*t뿐입니다.

MA

매개변수 프로파일에 사용할 수 있는 최대 매개변수 수

G3-NAME

횡단면 파일(.clb 파일)을 가리킵니다.

파일 이름은 라이브러리 id와 단면 이름을 마침표로 구분하여 조합할 수 있습니다. 1Gen.RectChamfer을 예로 들 수 있습니다.

Z3-NAME

단면 파일에서 프로파일 매개변수와 매개변수의 관계를 정의합니다.

매개변수는 .clb 파일의 표시 순서를 따르며, 대괄호로 묶이는 매개변수는 옵션입니다. h*b-[c]을 예로 들 수 있습니다.

상세 컴포넌트의 이름이 될 수도 있습니다.
