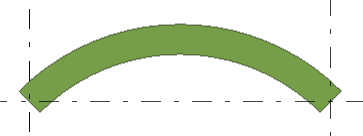

곡선 철골 보 생성
-

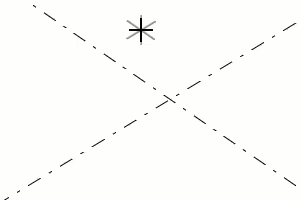

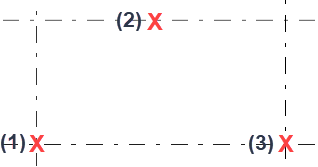

시작점(1)을 선택합니다.
-
끝점(3)을 선택합니다.

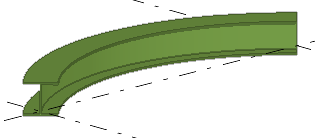

Tekla Structures는 속성 창의 철골 보 속성을 사용하여 선택한 점 사이에 보를 생성합니다.
반경은 선택한 점에 의해 정의됩니다.
곡선보 속성 수정
- 속성 창이 열려 있지 않으면 곡선보를 두 번 클릭하여 철골 보 속성을 엽니다.
- 필요에 따라 속성을 변경합니다.
- 수정을 클릭합니다.
철골 보 속성
속성 창의 철골 보 속성을 사용하여 철골 보, 철골 폴리보 또는 곡선보의 속성을 확인 및 수정합니다. 속성을 열려면 철골 보를 두 번 클릭합니다. 보 속성 파일의 파일 확장자 이름은 *.prt입니다.
속성 창 레이아웃을 사용자 지정한 경우 속성 목록이 다를 수 있습니다.
|
설정 |
설명 |
|---|---|
|
일반 |
|
| 이름 |
보의 사용자 정의 가능한 이름입니다. 이름은 최대 61자를 포함할 수 있습니다. Tekla Structures는 레포트와 문서 관리자의 부재 이름을 사용하며 같은 유형의 부재를 구분합니다. |
|
프로파일 |
보의 프로파일입니다. |
|
재질 |
보의 재질입니다. |
|
피니시 |
피니시의 유형입니다. 피니시는 사용자 정의 가능합니다. 이 설정은 부식 방지 페인트, 용용 도금, 방염 코팅 등 부재 표면의 처리 방법을 설명합니다. |
|
클래스 |
보를 그룹화하는 데 사용합니다. 예를 들면 서로 다른 색상과 다른 클래스의 부재를 표시할 수 있습니다. |
|
번호 시리즈 |
|
|
부재 번호 |
부재 번호의 부재 접두사와 시작 번호입니다. |
|
어셈블리 번호 |
어셈블리 번호의 어셈블리 접두사와 시작 번호입니다. |
|
위치 |
|
|
평면 |
보의 기준선에 대해 작업 평면상 보의 위치입니다. |
|
회전 |
작업 평면의 축을 중심으로 한 보의 회전입니다. |
|
깊이 |
보의 포지션 깊이입니다. 이 위치는 항상 작업 평면과 직각입니다. |
|
끝 오프셋 |
|
|
Dx |
보의 기준선을 따라 보 끝점을 이동하여 보의 길이를 변경합니다. |
|
Dy |
보의 기준선에 직각이 되도록 보 단부를 이동합니다. |
|
Dz |
작업 평면의 z 방향으로 보 단부를 이동합니다. |
|
곡선보 |
|
|
평면 |
곡률면입니다. |
|
반경 |
곡선보의 반경입니다. |
|
세그먼트 개수 |
Tekla Structures가 곡선보를 그릴 때 사용하는 세그먼트의 개수입니다. |
|
변형 |
|
|
뒤틀림 |
변형 각도를 사용하여 보를 뒤틀림 변형하는 데 사용합니다. |
|
캠버링 |
보를 사전 캠버링하는 데 사용합니다. |
|
단축 |
모델에서 보를 단축하는 데 사용합니다. 도면에서 보의 실제 길이가 감소됩니다. |
|
IFC 내보내기 |
|
|
IFC 엔터티 |
IFC 내보내기의 경우, 부재의 하위 유형 및 IFC 엔터티 유형을 선택합니다. 사용 가능한 하위 유형은 선택한 IFC 엔터티에 따라 다릅니다. 사전 정의된 옵션에서 IFC4 하위 유형을 선택할 수 있으며 또는 USERDEFINED를 선택한 다음 사용자 정의 유형(IFC4)에 텍스트를 입력할 수 있습니다. |
|
하위 유형(IFC4) |
|
|
사용자 정의 유형(IFC4) |
|
|
자세히 |
|
|
UDA |
사용자 정의 속성 버튼을 클릭하여 부재의 사용자 정의 속성(UDA)을 엽니다. UDA는 부재에 대한 추가 정보를 제공합니다. |
