모델의 3D 공간에서 점 3개를 선택하여 참고호를 생성할 수 있습니다.

1. 편집 탭에서 참고 객체 > 호를 클릭합니다.
2. 표시되는 상황에 맞는 도구 모음에서 버튼을 클릭하여 선택하려는 점 집합을 지정합니다.

   • 을 클릭한 후, 호의 중심점, 시작점 및 끝점을 선택합니다.

     호의 각도 또는 길이를 정의할 수도 있습니다.



   • 를 클릭한 후, 호를 따라 시작점, 끝점 및 점을 선택합니다.



   • 을 클릭한 다음 탄젠트를 정의하기 위한 점 1개와 호를 따라 점 2개를 선택합니다.

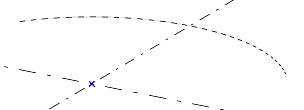

   Tekla Structures는 선택한 점과 현재 속성을 사용하여 호를 생성합니다. Tekla Structures는 또한 모델의 X가 있는 호의 중심점을 나타냅니다.



3. 명령을 종료하려면 Esc를 누릅니다.
4. 참고호 속성을 수정하려면 모델에서 호를 두 번 클릭합니다.

   호 속성은 속성 창에 표시됩니다.

   1. 호의 색상을 선택합니다.
   2. 호의 선 유형을 선택합니다.
   3. 수정을 클릭합니다.
