부재 또는 어셈블리 비교
선택한 두 부재 또는 어셈블리를 비교하여 예를 들어 동일한 위치 번호를 가져왔는지 확인할 수 있습니다.
-
편집 탭에서 비교를 클릭한 후 부재 비교 또는 어셈블리 비교를 선택합니다.

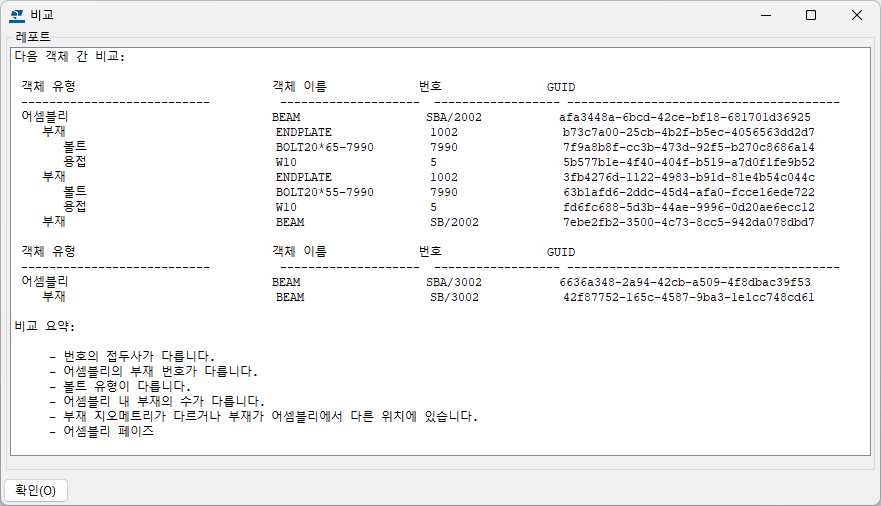

Tekla Structures 상태 표시줄에 결과가 표시되며, 자세한 내용이 포함된 레포트가 열립니다. 예를 들어 부재 지오메트리가 다르거나 부재가 어셈블리에 다르게 배치된다는 메시지가 나타날 수 있습니다.
레포트에서 행을 선택하면 Tekla Structures가 모델에서 해당 객체를 강조 표시하므로 해당 객체를 더 자세히 조사할 수 있습니다. 예를 들어, 이전에 비교한 어셈블리에서 하위 어셈블리를 선택하고 어셈블리 비교 명령을 다시 사용하여 하위 어셈블리를 비교할 수 있습니다.
필요한 경우, 비교 레포트 템플릿을 필요에 맞게 사용자 지정할 수 있습니다. Tekla Structures가 ..\Program Files 폴더에 설치된 경우 템플릿을 기본적으로 ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\ 폴더에서 사용할 수 있습니다. TS_Report_Assembly_Comparison.rpt 및 TS_Report_Part_Comparison.rpt 템플릿을 프로젝트 또는 회사 지정 폴더에 복사한 다음 필요에 따라 복사된 템플릿을 수정합니다.
