1. 형상 지오메트리 파일을 정리할 모델을 엽니다.
2. 측면 패널에서 응용 프로그램 및 컴포넌트 버튼 을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
3. 형상 클리너 응용 프로그램을 찾은 다음 두 번 클릭하여 엽니다.

   형상 클리너 대화 상자가 열립니다.

4. 정리할 형상을 선택합니다.

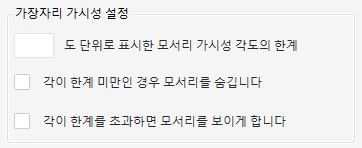

5. 불필요한 가장자리를 숨기거나 선택한 형상에 더 많은 가장자리를 표시해야 하는 경우에는 가장자리 가시성 설정을 사용합니다.



   1. 선택한 각 형상에서 인접 면 사이의 각도에 대한 임계값을 입력합니다.
   2. 인접한 형상 면이 임계값보다 더 작은 각도에 있는 경우 가장자리를 숨기려면 첫 번째 확인란을 선택합니다.
   3. 인접한 형상 면이 임계값보다 큰 각도에 있는 경우 가장자리를 표시하려면 두 번째 확인란을 선택합니다.

   보이거나 보이지 않는 가장자리가 너무 많은 형상은 해당 형상을 사용하여 생성되는 아이템에서 다양한 Tekla Structures 기능의 작동 방식에 영향을 줄 수 있습니다. 예를 들어 복잡한 형상에 가장자리를 너무 많이 표시하는 경우 철근 집합 생성이 실패할 수 있습니다.

6. 형상 지오메트리 파일의 백업을 생성하려면 정리 전에 형상의 백업 생성을 선택합니다.

   원본 형상 지오메트리 파일의 백업을 생성하면 필요할 때 복구할 수 있습니다.

7. 정리를 클릭합니다.

   Tekla Structures는 형상을 정리하고 솔리드 객체가 되는 형상의 수와 솔리드 객체가 아닌 형상의 수를 표시합니다.

   정리 프로세스를 중단해야 하는 경우에는 중지를 클릭할 수 있습니다.

8. 모델의 아이템에서 변경된 형상 지오메트리를 확인하려면 모델을 닫았다가 다시 엽니다.

백업 파일을 생성했으나 정리 결과가 만족스럽지 않을 경우 원래 형상 지오메트리 파일을 복구할 수 있습니다.

1. 형상 클리너 대화 상자를 다시 엽니다.
2. 복구하고 싶은 형상을 선택합니다.
3. 되돌리기를 클릭합니다.
