가변 단면을 사용하여 매개변수 프로파일 생성

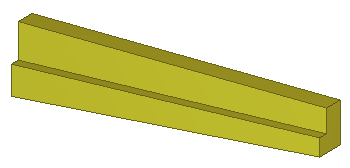

프로파일 편집기에서 가변 단면을 사용하여 사용자 정의 매개변수 프로파일을 생성할 수 있습니다. 가변 단면으로 생성한 프로파일도 다른 매개변수 프로파일처럼 사용할 수 있습니다.

다음을 실행할 수 있습니다.

프로파일에서 치수와 위치를 달리하여 단면을 사용합니다.
단면 및 프로파일의 변수를 수정합니다.
프로파일을 저장한 후 프로파일 카탈로그를 통해 매개변수 프로파일로 사용합니다.
가변 단면 프로파일을 가져오거나 내보냅니다.

주:

이 방법을 사용할 경우 바뀌는 것은 가변 단면의 치수로 제한되며, 단면의 실제 형상은 바뀌지 않습니다. 따라서 프로파일에서 몇 가지 다른 단면 형상을 사용하려면 대신 다중 단면으로 고정 프로파일을 생성해야 합니다.

가변 단면을 사용하여 프로파일 생성

사전 준비:

스케치 편집기를 사용하여 스케치 프로파일을 생성합니다.
스케치 편집기의 변수 대화 상자에서 모델에서 프로파일 사용 시 변경할 치수의 가시성을 표시로 설정합니다.

파일 메뉴에서 카탈로그 > 속성 정의 > 변단면 프로파일 정의를 클릭합니다.

가변 횡단면으로 프로파일 정의(Define Profile with Variable Cross Section ) 대화상자가 열립니다.
프로파일의 시작 단면과 끝 단면으로 사용할 스케치를 선택합니다.
확인을 클릭합니다.

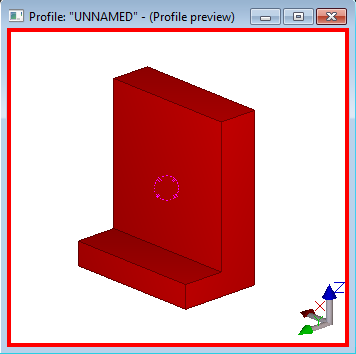

프로파일 편집기 및 프로파일 미리 보기 뷰가 나타납니다.
프로파일 단면 아래에서 추가 또는 제거를 클릭하여 단면을 추가하거나, 선택한 단면을 제거합니다.

추가를 클릭하면 Tekla Structures가 새로운 횡단면을 프로파일 끝(위치 1.0)에 추가하고, 기존 횡단면을 프로파일 앞 방향으로 이동시킵니다. 기본적으로 단면은 프로파일에서 0.1 간격으로 위치합니다.

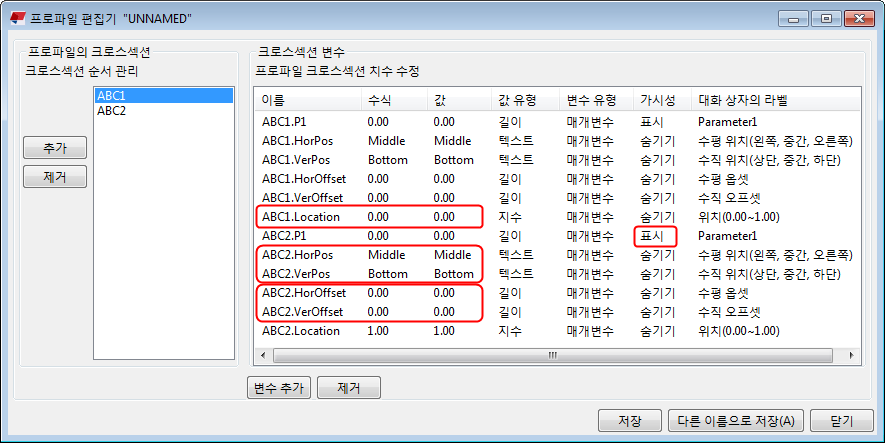

단면 변수 아래에서 다음과 같이 정의합니다.
- 프로파일에서 각 단면의 상대 위치

  *.Location 변수를 사용합니다. 예를 들어 앞은 0.00, 중간은 0.5 그리고 끝은 1.00입니다.
- 수평 및 수직 방향의 단면 정렬 방식

  *.HorPos 및 *.VerPos 변수를 사용합니다.
- 단면의 정렬 오프셋 정도

  *.HorOffset 및 *.VerOffset 변수를 사용합니다.
새로운 단면을 추가한 경우에는 기존 단면과 중복되지 않는지 확인하십시오.
모델에서 프로파일 사용 시 변경할 치수에 대해 가시성을 표시로 설정합니다.
매개변수 및 수식을 사용하여 단면 치수를 정의할 경우에는 변수 추가를 클릭하고 변수 값을 정의합니다.
프로파일을 저장합니다.
1. 저장을 클릭합니다.
2. 다른 이름으로 프로파일 저장 대화 상자에서 프로파일의 고유 이름을 입력합니다.

  프로파일 이름에 숫자를 사용할 수 없으며, 표준 프로파일의 이름도 사용하지 못합니다.
3. 확인을 클릭합니다.

  Tekla Structures가 프로파일을 현재 모델 폴더에 저장합니다.

가변 단면을 사용하여 프로파일 수정

파일 메뉴에서 카탈로그 > 프로파일 카탈로그를 클릭하여 프로파일 카탈로그 수정 대화 상자를 엽니다.
가변 단면이 있는 프로파일을 마우스 오른쪽 버튼으로 클릭한 다음 프로파일 편집을 선택하여 프로파일 편집기에서 프로파일을 엽니다.
프로파일 속성을 수정합니다.
저장을 클릭합니다.
