볼트 및 볼트 어셈블리 카탈로그가 길이 계산에 미치는 영향
Tekla Structures 접합되는 재료의 두께와 와셔 및 너트를 더한 두께를 기준으로 볼트 길이를 계산합니다.
Tekla Structures는 볼트 길이를 계산할 때 볼트 카탈로그와 볼트 어셈블리 카탈로그의 값을 사용합니다. 볼트 카탈로그에 필요한 길이의 볼트가 포함되어 있지 않으면 볼트 카탈로그에 추가할 수 있습니다.
볼트 속성 대화 상자의 이러한 어셈블리 설정은 볼트 길이 계산에 영향을 미칩니다.
(1) 이 확인란을 선택하지 않으면 홀만 생성됩니다.
(2) 첫 번째 와셔
(3) 두 번째 와셔
(4) 추가 와셔
(5) 첫 번째 너트
(6) 두 번째 너트
볼트 요소에 대한 확인란을 선택하면 볼트 어셈블리 및 볼트 길이 계산에 볼트 요소가 사용됩니다.

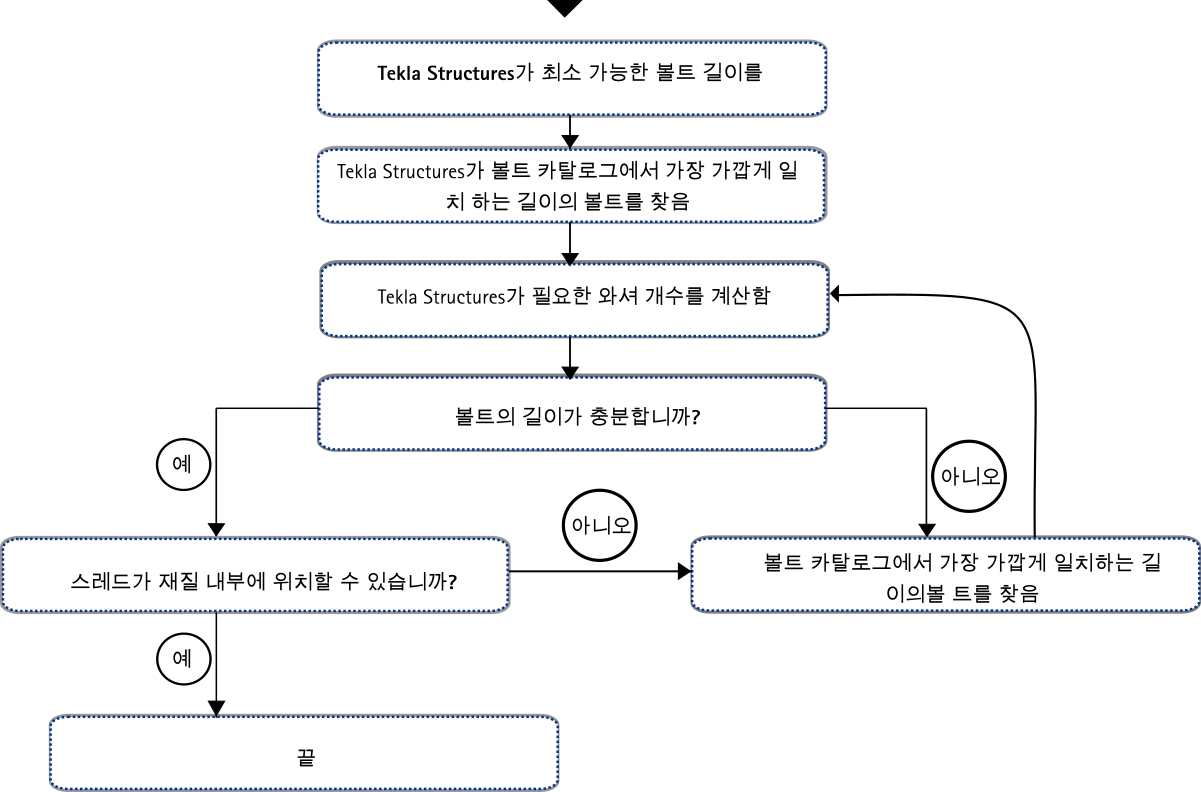

아래 차트 및 단계에서는 볼트 길이 계산 프로세스를 설명합니다.
볼트 카탈로그에 이러한 요구 사항을 충족하는 볼트가 없으면 볼트가 유효하지 않은 것으로 표시됩니다.
-
Tekla Structures가 볼트의 최소 가능 길이를 계산합니다.
첫 번째 와셔 두께
+ 재료 두께
+ 두 번째 와셔 두께
+ 추가 와셔 두께
+ 첫 번째 너트 두께
+ 두 번째 너트 두께
+ 추가 길이
-
Tekla Structures가 볼트 카탈로그에서 가장 가깝게 일치하는 길이의 볼트를 선택합니다.
-
Tekla Structures가 샤프트 길이가 다음 값보다 크지 않도록 필요한 와셔 수(10개 미만)를 계산합니다.
첫 번째 너트 두께
+ 재료 두께
+ 두 번째 너트 두께
+ 첫 번째 와셔 두께
+ 두 번째 와셔 두께
+ (와셔 수 * 추가 와셔 두께)
-
Tekla Structures가 2단계에서 검색한 볼트가 다음 값보다 긴지 확인합니다.
추가 길이
+ 첫 번째 너트 두께
+ 재료 두께
+ 두 번째 너트 두께
+ 추가 거리(볼트 카탈로그에서)
+ 첫 번째 와셔 두께
+ 두 번째 와셔 두께
+ (와셔 수 * 추가 와셔 두께)
-
선택한 볼트가 4단계의 기준을 충족하지 못할 경우 Tekla Structures가 2단계로 돌아갑니다. 충족할 경우에는 6단계를 진행합니다.
Tekla Structures는 선택한 볼트가 다음 조건을 모두 충족하는지 확인합니다.

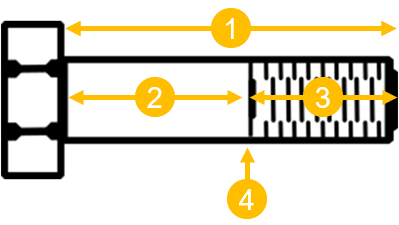

이러한 계산에서는 볼트의 다음 부재를 참조합니다.
(1) 총 샤프트 길이
(2) 그립 길이: 스레드되지 않은 섕크의 길이(런아웃 제외)
(3) 스레드 길이: 스레드 길이(런아웃 제외)
(4) 런아웃: 스레드되지 않은 섕크와 스레드 사이의 볼트 부분
-
체결을 위해 스레드가 재질 내부에 위치할 수 있습니까?
스레드가 재질 내부에 있을 수 없는 경우에도 볼트 직경에 따라 항상 스레드가 계산을 통해 재질 내부로 3~4mm까지 위치할 수 있습니다. 볼트 직경이 24mm 이상인 경우에는 4mm까지, 그렇지 않은 경우에는 3mm까지 허용됩니다.
-
그립 길이는 다음 값보다 커야 합니다.
재료 두께
+ 추가 길이
+ 첫 번째 와셔 두께
- 재질의 최대 허용 스레드(또는 재질의 스레드 = 아니요인 경우 3mm 또는 4mm)
-
그립 길이는 다음과 같이 계산됩니다.
총 샤프트 길이
- 스레드 길이
- 런아웃
-
런아웃의 길이는 다음과 같이 계산됩니다.
볼트 직경(mm)
런아웃(mm)
>33.0
10.0
>27.0
8.0
>22.0
7.0
>16.0
6.0
>12.0
5.0
>7.0
4.0
>4.0
2.5
≤4
1.5
-
-
선택한 볼트가 위 조건 모두를 만족하지 못할 경우 Tekla Structures가 2단계로 돌아가 다음으로 가장 긴 볼트를 시험합니다.
-
고급 옵션 XS_BOLT_LENGTH_EPSILON을 설정하면 엡실론 두께가 재질 두께에서 가산 또는 감산되어 볼트 길이의 부정확한 계산을 방지합니다.
예를 들어 이 값을 고려하지 않고 계산한 길이가 38.001mm라면 39mm 볼트를 선택할 수 있습니다.
