제약 조건을 추가하여 스케치 프로파일의 형상을 구체화합니다.
프로파일 윤곽을 모두 그린 후에는 제약 조건을 사용하여 스케치를 구체화하고 형상을 잠가야 합니다.
예를 들어 선을 곧게 펴거나, 직각을 생성하거나, 선이 서로 만나도록 하거나, 형상을 닫거나, 모서리에 모따기를 추가할 수 있습니다.
전체 프로파일을 곧게 펴려면 다른 제약 조건과 함께 수평 및 수직 제약 조건을 사용하십시오. 형상이 잠겨 있더라도 모델의 프로파일은 회전이 가능합니다.
시작하기 전에
시작하기 전에 스케치 편집기에서 프로파일의 윤곽을 스케치합니다.

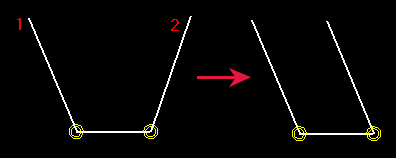

평행 제약 조건 추가
평행 제약 조건을 사용하여 스케치 프로파일의 두 선을 서로 평행하게 만들 수 있습니다.
-
다음 평행 제약 조건 버튼을 클릭합니다.
.
-
스케치(2)에서 다른 선을 하나 선택합니다.

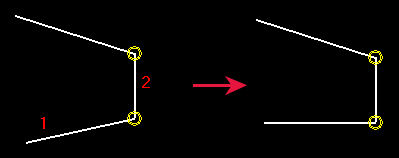

직각 제약 조건 추가
직각 제약 조건을 사용하여 스케치 프로파일의 선이 사용자가 선택한 다른 선에 90° 각도가 되도록 할 수 있습니다.
선택한 선이 서로 교차할 필요는 없습니다. 직각 제약 조건은 두 선 중 어느 선에나 추가할 수 있습니다.
-
다음 직각 제약 조건 버튼을 클릭합니다.
.
-
스케치(2)에서 다른 선을 하나 선택합니다.

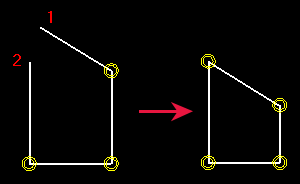

일치 제약 조건 추가
일치 제약 조건을 사용하여 스케치 프로파일에서 한 선 또는 두 선 모두를 늘이거나 줄여서 두 선이 같은 점에서 시작하거나 끝나도록 할 수 있습니다.
선택한 선이 서로 교차할 필요는 없습니다. 일치 제약 조건은 두 선 중 어느 선에나 추가할 수 있습니다.
주:
Tekla Structures는 다음과 같은 경우에 일치 제약 조건을 자동 생성합니다.
-
두 선이 만날 때
-
폴리라인 그리기 도구로 선을 그릴 때 선 세그먼트 사이에서
-
선 세그먼트가 서로 일정한 거리 내에 있을 경우 형상에서 첫 번째 선 세그먼트의 시작 부분과 마지막 선 세그먼트의 끝 부분 사이에서
-
끝점 스냅
스냅 스위치가 활성 상태인지 확인합니다.
-
다음 일치 제약 조건 버튼을 클릭합니다.
.
-
두 번째 선의 끝(2)을 선택합니다.
고정된 제약 조건 추가
고정된 제약 조건을 사용하여 다른 제약 조건의 영향을 받지 않도록 스케치 프로파일에서 선의 위치와 각도를 잠글 수 있습니다.
-
다음 고정된 제약 조건 버튼을 클릭합니다.
.
- 스케치에서 선을 하나 선택합니다.

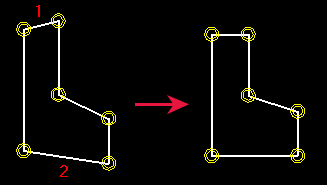

수평 제약 조건 추가
수평 제약 조건을 사용하여 스케치 프로파일의 선을 로컬 x축과 평행하게 만들 수 있습니다.
Tekla Structures 는 거의 수평에 가까운 선을 생성할 때 수평 제약 조건을 자동으로 생성합니다.
-
다음 수평 제약 조건 버튼을 클릭합니다.
.
-
직선화할 선(1, 2)을 선택하십시오.

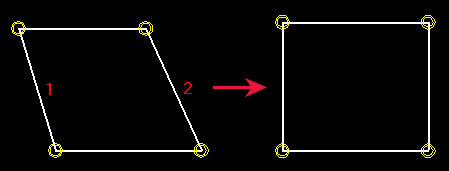

수직 제약 조건 추가
수직 제약 조건을 사용하여 스케치 프로파일의 선을 로컬 y축과 평행하게 만들 수 있습니다.
Tekla Structures 는 거의 수직에 가까운 선을 생성할 때 수직 제약 조건을 자동으로 생성합니다.
-
다음 수직 제약 조건 버튼을 클릭합니다.
-
직선화할 선(1, 2)을 선택하십시오.
제약 조건 삭제
더 이상 필요하지 않은 제약 조건은 스케치 프로파일에서 삭제할 수 있습니다.
-
을 클릭하여 스케치 브라우저를 엽니다.
- 삭제할 제약 조건을 선택합니다.
- 마우스 오른쪽 버튼을 클릭하고 삭제를 선택합니다.
- 새로 고침을 클릭합니다.
다음에 수행할 작업
그런 다음 스케치 프로파일에 치수를 추가합니다.
