Wooden steps pan (S72)
Wooden steps pan (S72)은 상단 및 하단 계단참(옵션)을 이용해 직선형 계단을 생성합니다. 이 계단은 스트링거, 계단참, 그리고 계단으로 구성됩니다.
생성된 객체
-
스트링거
-
계단
-
계단참(옵션)
-
브라켓
-
스트링거 단부에 대한 플레이트(옵션)
-
볼트
-
용접부
용도
|
문제 |
설명 |
|---|---|
|
|
목재 계단. 수직 하단 계단참 유형 |
|
|
C형 스트링거를 이용한 계단. 수평 하단 계단참 유형. 목재 계단이 철골 브라켓에 볼트 이음됩니다. |
|
|

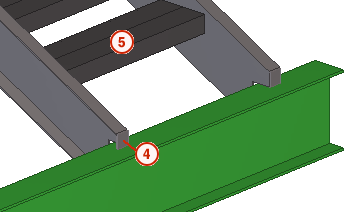

스트링거를 지지 보를 노칭한 계단. |
시작 전
지지하는 보 위에서 지지될 수 있도록 스트링거를 노칭하는 경우에는 계단 생성에 앞서 지지하는 보를 먼저 생성해야 합니다.
선택 순서
- 첫 번째 계단의 노징 점을 나타내는 점을 선택합니다.
- 마지막 계단의 노징 점을 나타내는 다른 점을 선택합니다.
점의 선택 순서는 아무런 영향도 끼치지 않습니다.
- 마우스 가운데 버튼을 클릭하여 계단을 생성합니다.
그림 탭에서 다음과 같이 노칭된 옵션을 선택한 경우, 지지 보를 선택한 후 마우스 가운데 버튼을 클릭합니다.

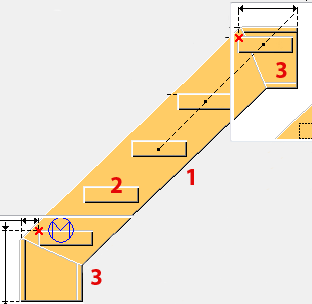

부재 식별 키
|
부재 |
|
|---|---|
|
1 |
스트링거 |
|
2 |
계단 |
|
3 |
계단참 |
그림 탭
그림 탭을 사용하여 스트링거 지오메트리와 계단의 노징 점을 제어합니다.
상단 계단참 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 |
|
|
수평 계단참 |
|
|
노칭됨 스트링거 상단이 지지 부재 위에 위치합니다. 수직 및 수평 플레이트가 스트링거 단부에 용접됩니다. |

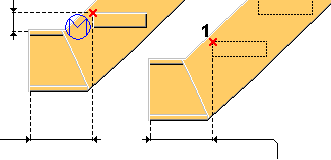

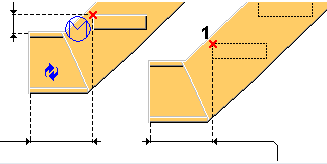

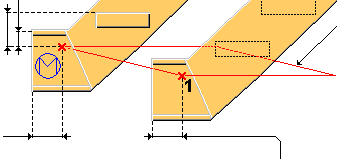

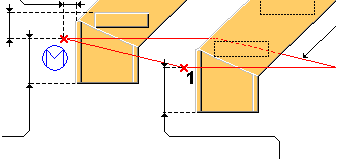

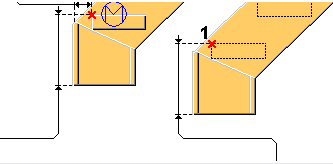

하단 계단참 유형
| 옵션 | 설명 |
|---|---|
|
|
기본값 |
|
|
수직 하부의 선택한 점이 마지막 계단의 상단 평면에 위치하는 수직 계단참을 생성합니다. |
|
|
수평 하부의 선택한 점이 마지막 계단 상단 평면에 위치하는 수평 계단참을 생성합니다. |
|
|
수직 하부의 점 선택한 점이 철골 또는 마감 바닥 상단에 위치합니다. |
|
|
수평 하부 지점 선택한 점이 철골 또는 마감 바닥 상단에 위치합니다. |
|
|

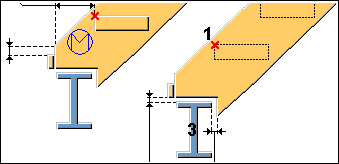

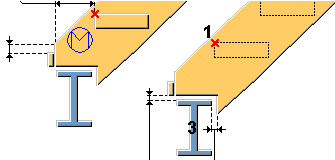

노칭됨 지지 부재를 받치도록 스트링거 하단에 노치를 생성합니다. 수직 플레이트가 스트링거 단부에 용접됩니다. |
계단 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
상부 점부터 왼쪽 상단 계단참의 단부까지 거리 값을 0mm로 설정하면 왼쪽 상단 계단참이 생성되지 않습니다. 상단 계단참 유형을 노칭으로 설정한 경우, 스트링거 가장자리에서 수평 플레이트의 절단 치수를 정의합니다. |
0mm |
|
2 |
상단 점부터 상단 계단참의 철골 상단까지 수직 거리를 정의합니다. 상부 계단참을 생성하지 않으면 스트링거 철골 상단이 사용됩니다. 상단 계단참 유형을 노칭으로 설정한 경우, 상부 점부터 스트링거 상단 수평 컷부까지 수직 거리를 정의합니다. |
200mm |
|
3 |
연속되는 두 계단 사이에 허용되는 최대 거리를 정의합니다. 계단 사이의 간격은 계단 간격 유형 정확함 또는 같음 및 계단 개수를 사용하여 계산합니다. 예를 들어 계단 높이가 200mm이어야 하는 경우 정확함으로 설정하면 정확히 이 높이의 계단이 생성됩니다(계단 개수를 정수로 입력). 같음으로 설정하면 높이가 200mm와 가능한 가깝게 계산되어 하단부터 상단까지 필요한 계단 개수가 생성됩니다 |
(Z*220)/(Z+220)mm, 여기에서 Z는 선택한 2개의 점 간 수직 거리를 말합니다. |
|
4 |
이 치수는 선택하는 하단 계단참 유형에 기초하여 정의합니다.
|
150mm |
|
5 |
하부 점에서 첫 번째 계단까지 수직 치수를 정의합니다. 계단 간격 유형이 같음으로 설정되고 하단 계단참 유형이 수직 또는 수평 하부 점인 경우 이 치수를 정의할 수 있습니다. |
계단 사이 수직 간격과 동일함 |
|
6 |
스트링거 가장자리에서 수직 플레이트의 컷 치수를 정의합니다. 하단 계단참 유형이 노칭으로 설정된 경우 이 치수를 정의할 수 있습니다. |
0mm |
|
7 10 |
이 치수는 선택하는 하단 계단참 유형에 기초하여 정의합니다.
|
600mm |
|
8 |
하부 지지 부재와 스트링거 컷 사이의 수직 간격을 정의합니다. 하단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다. |
0mm |
|
9 |
하부 지지 부재와 스트링거 컷 사이의 수평 간격을 정의합니다. 하단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다. |
0mm |
|
11 |
계단의 너비를 정의합니다. |
0mm |
|
12 |
계단 양쪽 측면의 길이를 동일하게 단축하는 치수를 정의합니다. |
1,000mm |
|
13 |
상부 지지 부재와 스트링거 컷 사이의 수평 간격을 정의합니다. 상단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다. |
0mm |
|
14 |
상부 지지 부재와 스트링거 컷 사이의 수직 간격을 정의합니다. 상단 계단참 유형을 노칭으로 설정한 경우 이 치수를 정의할 수 있습니다. |
0mm |
|
15 |
이 치수는 선택하는 상단 계단참 유형에 기초하여 정의합니다.
이 치수를 0mm로 설정하면 상단 계단참이 생성되지 않습니다. |
0mm |
|
16 |
계단 간격 유형을 선택합니다.
간격 유형에 따라 계단 사이의 수직 간격 계산 방식이 달라집니다. 정확함을 선택하고 하단 계단참 유형을 수평 또는 수직 하부 점으로 설정하면 상부 점부터 하부 점까지 계단 간격으로 지정됩니다. 그 밖에 모든 경우에는 하부 점부터 상부 점까지 계단 간격으로 지정됩니다. |
같음 |
|
17 |
계단 개수를 입력합니다. 이 옵션은 계단 간격 유형 및 계단 간격에 따라 달라집니다. 계단 간격 유형을 정확함 또는 같음으로 설정하고 간격 거리가 정의되지 않으면 Wooden steps pan (S72)은 사용자가 정의한 계단 개수를 생성합니다. |
선택한 두 점 사이의 수직 거리와 계단 사이의 간격(3)을 기준으로 계산됨 |
수직 계단참 오프셋
스트링거 상단 및 하단에 있는 왼쪽 및 오른쪽 수평 계단참의 수직 오프셋을 정의합니다.
계단 설정 탭
계단 설정 탭을 사용하여 부재 속성, 상단 및 하단 계단, 수평 평면의 계단 위치 및 스트링거와 계단의 회전을 제어합니다.

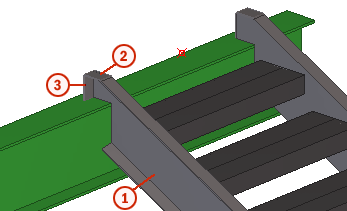

계단 부재 속성
| 부재 | 설명 | 기본값 | |
|---|---|---|---|
|
1 |
왼쪽 스트링거 |
항상 생성됨 프로파일 카탈로그에서 프로파일을 선택합니다. |
BLU400*2 기본 이름은 STRINGER입니다. |
|
1 |
오른쪽 스트링거 |
항상 생성됨 프로파일 카탈로그에서 프로파일을 선택합니다. |
BLU400*2 기본 이름은 STRINGER입니다. |
|
2 |
상부 H 플레이트 |
스트링거 상단이 지지 보 위에 위치하는 경우에만 생성됩니다. |
6mm 기본 이름은 플레이트입니다. |
|
3 |
상부 V 플레이트 |
스트링거 상단이 지지 보 상단에 위치하는 경우에만 생성됩니다. |
6mm 기본 이름은 플레이트입니다. |
|
4 |
하부 V 플레이트 |
스트링거 하단이 지지 보 위에 위치하는 경우에만 생성됩니다. |
6mm 기본 이름은 PLATE입니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |
계단 설정 설정
| 옵션 | 설명 |
|---|---|
|
어셈블리 생성 |
계단 컴포넌트에서 어셈블리를 형성하는 부재를 정의합니다. 기본값은 스트링거입니다.
|
|
스트링거 기준선 |
기준선은 공장 도면에 사용합니다. |
|
계단 회전 |
축을 중심으로 하는 계단의 회전. 기본값은 상단입니다. |
|
평면에서의 위치 |
계단의 위치. 계단의 중간선을 기준선으로 사용합니다. 기본값은 오른쪽입니다. |
|
오프셋 |
평면에서의 위치 옵션에서 설정한 위치에서 평면상의 계단 오프셋. 기본 오프셋은 0 mm입니다. |
|
스트링거 회전 |
축을 중심으로 하는 스트링거의 회전. 기본값은 상단 |
|
맨 위쪽 계단 생성 |
계단의 첫 번째 계단(가장 높은 계단) 생성 여부를 정의합니다. 기본적으로 첫 번째 계단이 생성됩니다. |
|
맨 아래쪽 계단 생성 |
계단의 마지막 계단(가장 낮은 계단) 생성 여부를 정의합니다. 기본적으로 마지막 계단이 만들어집니다. |
볼트 탭
볼트 탭을 사용하여 목재 계단을 브라켓에 체결하는 볼트 그룹의 속성을 제어합니다.

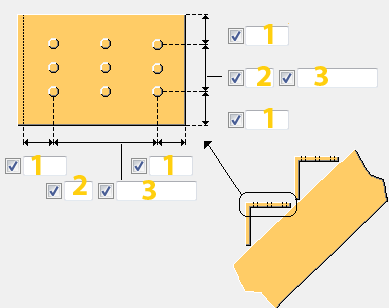

볼트 그룹 치수
|
설명 |
기본값 |
|
|---|---|---|
|
1 |
볼트 가장자리 거리. |
볼트 직경 * 1.5 |
|
2 |
볼트 개수. |
2 |
|
3 |
볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다. |
100mm |
볼트 체결 방향
볼트 방향을 변경할 때 사용합니다.
|
옵션 |
설명 |
|---|---|
|
기본값 |
|
브라켓에서 계단으로 볼트 체결됨 |
|
계단에서 브라켓으로 볼트 체결됨 |
볼트 기본 속성
|
설명 |
기본값 |
|
|---|---|---|
|
볼트 크기 |
볼트 직경 |
20mm |
|
볼트 표준 |
컴포넌트 내부에서 사용할 볼트 표준 |
7990 |
|
허용오차 |
볼트와 홀 사이의 간격 |
2mm |
|
재질의 스레드 |
샤프트와 함께 볼트를 사용할 때 볼트 체결 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다. |
예 |
|
현장/공장 |
볼트 체결 장소 |
현장 |
볼트 어셈블리
선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.
홀만 생성하려면 확인란 선택을 모두 지웁니다.
기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.
목재 팬 탭
목재 팬 탭을 사용하여 접힌 플레이트 브라켓의 계단 프로파일 및 속성을 정의합니다.
계단 브라킷 및 프로파일
| 부재 | 설명 | 기본값 |
|---|---|---|
|
계단 브라킷 |
계단 브라킷을 생성하려면 프로파일 카탈로그에서 프로파일을 선택합니다. |
PL10*150 |
|
계단 프로파일 |
계단을 생성하려면 프로파일 카탈로그에서 프로파일을 선택합니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
|
|
클래스 |
부재 클래스 번호. |
|
|
피니시 |
부재 표면을 처리한 방식을 설명합니다. |

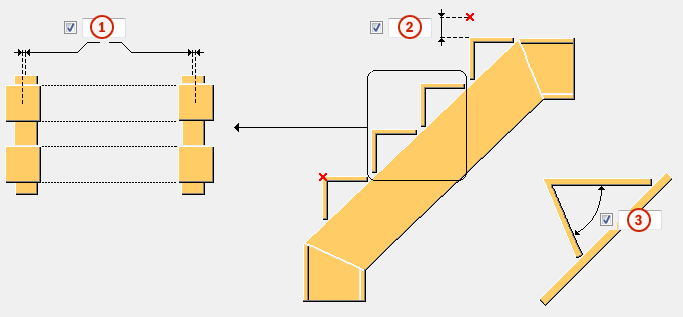

브라켓 치수
|
설명 |
기본값 |
|
|---|---|---|
|
|
스트링거의 중심선에 대해 접힌 브라켓 플레이트가 이동하는 오프셋 치수를 정의합니다. |
0mm |
|
|
접힌 브라켓에 배치되는 계단 두께를 정의합니다. 실제 계단은 생성되지 않고 브라켓 높이만 조정됩니다. |
0mm |
|
|
브라켓이 접히는 각도(도)를 정의합니다. |
0 |
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
