PEB Knee joint (S93)

PEB Knee joint (S93)는 래프터와 기둥 사이에 니 접합부를 생성합니다. 엔드 플레이트 접합부는 수평, 수직 또는 래프터에 대해 직각으로 위치할 수 있습니다.

생성된 객체

엔드 플레이트
웨브 스티프너
플랜지 스티프너(2)
내부 스티프너(4)
외부 스티프너(4)
대각선 스티프너 또는 웨브 플레이트
볼트
용접부

용도


문제	설명
	삼각형 플랜지 스티프너와 내부 및 외부 스티프너를 포함한 수직 니 접합부. 웨브가 대각선 스티프너로 보강됩니다.
	내부 및 외부 스티프너를 포함한 수평 니 접합부. 웨브가 대각선 스티프너로 보강됩니다.

선택 순서

기둥을 선택합니다.
래프터를 선택합니다.
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.

부재 식별 키


	설명
1	엔드 플레이트
2	대각선 스티프너
3	웨브 플레이트
4	웨브 스티프너
5	외부 스티프너
6	내부 스티프너
7	니 스티프너
8	니 엔드 플레이트
9	모서리 랩 스티프너

그림 탭

그림 탭을 사용하여 치수 및 접합 유형을 정의합니다.

접합 유형

접합 생성 방법을 선택합니다.

수평
직각
수직

웨브 플레이트 또는 대각선 스티프너 생성


옵션	설명
	기본값 웨브 플레이트가 생성됩니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	대각선 스티프너가 생성됩니다.
	웨브 플레이트가 생성됩니다.

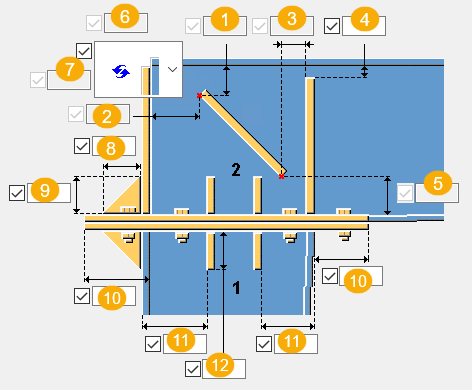

치수


	설명
1	보조 부재 웨브에서 대각선 스티프너 상부 입력 지점까지 수직 거리.
2	보조 부재 플랜지에서 대각선 스티프너 상부 입력 지점까지 수평 거리.
3	니 스티프너에서 대각선 스티프너 하부 입력 지점까지 수평 거리.
4	보조 부재 웨브에서 니 스티프너 가장자리 거리.
5	보조 부재 웨브에서 대각선 스티프너 하부 입력 지점까지 수직 거리.
6	모서리 랩 스티프너의 수평 치수.
7	모서리 랩 스티프너의 수직 치수. 모서리 랩 스티프너가 생성되지 않은 경우 보조 부재 플랜지부터 니 엔드 플레이트 치수입니다.
8	외부 스티프너의 수평 치수.
9	외부 스티프너의 수직 치수.
10	메인 부재 웨브에서 엔드 플레이트 연장의 치수.
11	메인 부재 플랜지에서 웨브 스티프너 가장자리 거리.
12	메인 부재 쪽의 웨브 스티프너 치수.

모따기 치수


	설명
1	수평 모따기 치수
2	수직 모따기 치수

모따기 형상


옵션	설명
	기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다.
	모따기 없음
	선 모따기
	볼록 모따기
	오목 모따기

부재 탭

부재 탭을 사용하여 플레이트와 스티프너의 속성을 정의합니다.

부재


옵션	설명
엔드 플레이트	엔드 플레이트의 두께 및 너비
대각선 스티프너	대각선 스티프너의 두께 및 너비
웨브 플레이트	웨브 플레이트의 두께
웨브 스티프너	웨브 스티프너의 두께 및 너비
외부 스티프너	외부 스티프너의 두께
내부 스티프너	내부 스티프너의 두께, 너비 및 높이
니 스티프너	니 스티프너의 두께 및 너비
니 엔드 플레이트	니 엔드 플레이트의 두께 및 너비
모서리 랩 스티프너	모서리 랩 스티프너의 두께


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.

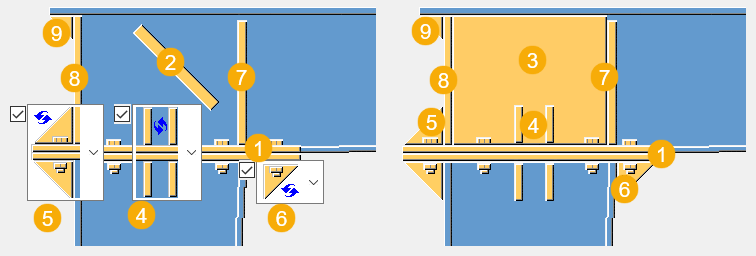

스티프너 생성


옵션	설명
	플랜지 스티프너 미생성, 베벨 또는 정사각형 생성 여부를 선택합니다. 베벨이 기본값입니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	생성할 웨브 스티프너의 수 또는 생성 여부를 선택합니다. 스티프너 2개가 기본값입니다. 이 옵션은 오토디폴트 변경할 수 있습니다.
	내부 스티프너 미생성, 베벨 또는 정사각형 생성 여부를 선택합니다. 베벨이 기본값입니다. 이 옵션은 오토디폴트 변경할 수 있습니다.

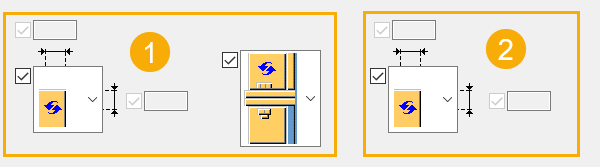

스티프너 생성

생성할 스티프너의 수를 선택하고 스티프너의 형상과 모따기 치수를 정의합니다.


	설명
1	외부 스티프너를 정의합니다.
2	메인 및 보조 부재 사이 모서리의 내부 스티프너를 정의합니다.

모따기 치수


	설명
1	수평 모따기 치수
2	수직 모따기 치수

모따기 형상


옵션	설명
	기본값 모따기 없음 이 옵션은 오토디폴트 변경할 수 있습니다.
	모따기 없음
	선 모따기
	볼록 모따기
	오목 모따기

볼트 탭

볼트 탭을 사용하여 볼트 속성, 볼트 개수 및 간격을 정의합니다. 외부 및 내부 볼트 생성 여부를 선택할 수 있습니다.

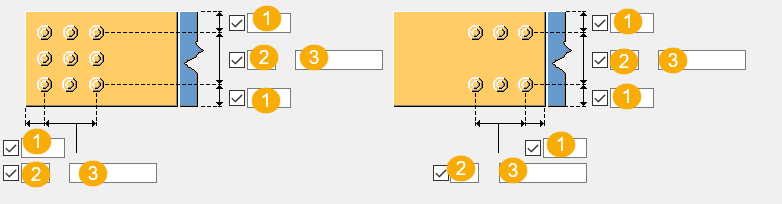

볼트 그룹 치수


	설명
1	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
2	볼트 개수
3	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`
현장/공장	볼트 체결 장소.	`현장`

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다. 태핑은 태핑 홀을 생성합니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.

볼트 어셈블리

선택되어 있는 확인란에 따라 볼트 어셈블리에서 사용할 컴포넌트 객체(볼트, 와셔 및 너트)가 정의됩니다.

홀만 생성하려면 확인란 선택을 모두 지웁니다.

기존 컴포넌트에서 볼트 어셈블리를 수정하려면 수정 시의 효과 확인란을 선택하고 수정을 클릭합니다.

볼트 길이 늘리기

볼트 길이를 얼만큼 늘릴지 정의합니다. 예를 들어 도장을 하려면 볼트 길이를 늘려야 할 때 이 옵션을 사용합니다.

용접부

자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.

용접부 생성
