PEB Frame (S92)
PEB Frame (S92)은 사전에 설계한 빌딩 프레임을 선택한 점에 생성합니다. 이 컴포넌트는 기존 컴포넌트를 사용하여 빌트업 기둥 및 래프터, 베이스 플레이트, 니 접합부, 이음 접합부 및 에이펙스 접합부를 생성합니다.
생성된 객체
-
빌트업 래프터(세그먼트 1~4개)
-
에이펙스 접합
-
이음 접합부
-
니 접합부(2)
-
빌트업 기둥(세그먼트 1~4개)
-
베이스 플레이트 상세(2)
용도
| 문제 | 설명 |
|---|---|
|
|
이음 기둥과 이음 래프터로 구성된 프레임 |
|
|
포털 프레임 정점의 두 래프터 사이 에이펙스 접합. |
|
래프터의 첫 번째 및 두 번째 세그먼트 사이의 첫 번째 이음. |
|
|
래프터의 두 번째 및 세 번째 세그먼트 사이의 두 번째 이음. |
|
|
기둥의 두 번째 세그먼트와 래프터의 첫 번째 세그먼트 사이의 니 접합부. |
|
|
기둥의 첫 번째 및 두 번째 세그먼트 사이의 기둥 이음. |
|
|
기둥 베이스 플레이트 상세 |
선택 순서
-
프레임을 삽입할 점을 선택합니다.
점을 선택하면 프레임이 자동 생성됩니다.

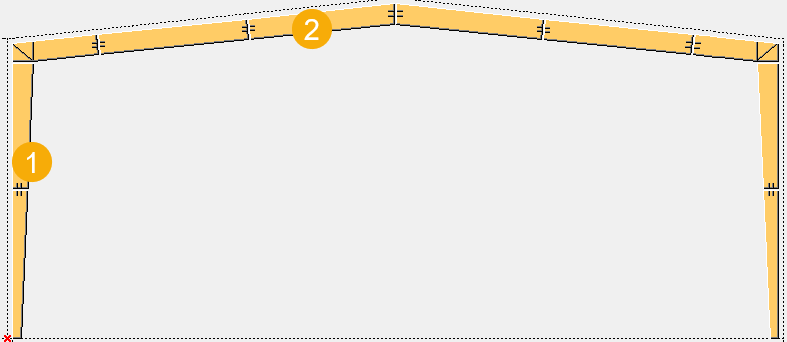

부재 식별 키
| 설명 | |
|---|---|
|
1 |
열 |
|
2 |
래프터 |

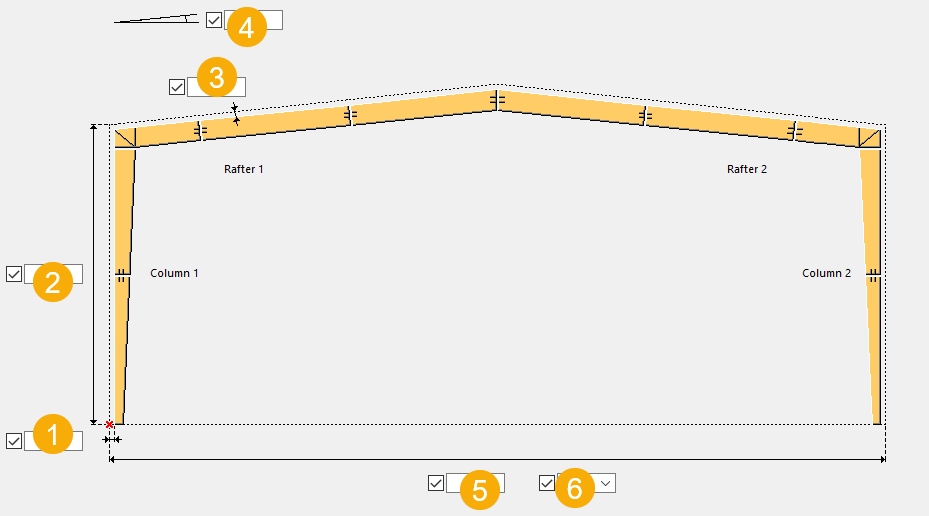

그림 탭
그림 탭을 사용하여 프레임 치수를 정의합니다.
치수
| 설명 | |
|---|---|
|
1 |
입력 지점에서 기둥 수평 거리 |
|
2 |
기둥 높이 |
|
3 |
입력 프레임에서 래프터 오프셋 거리 |
|
4 |
래프터 앵글 |
|
5 |
프레임 너비 |
|
6 |
프레임의 방향 |
매개변수 탭
매개변수 탭을 사용하여 부재 속성을 정의합니다. 컴포넌트 분해 여부를 선택합니다.
부재
| 옵션 | 설명 |
|---|---|
|
기둥 1, 기둥 2 |
응용 프로그램 및 컴포넌트 카탈로그에서 컴포넌트를 선택합니다. 세그먼트 및 길이를 정의합니다. |
|
래프터 1, 래프터 3 |
응용 프로그램 및 컴포넌트 카탈로그에서 컴포넌트를 선택합니다. 세그먼트 및 길이를 정의합니다. |
|
기둥 1 베이스 플레이트, 기둥 2 베이스 플레이트 |
응용 프로그램 및 컴포넌트 카탈로그에서 컴포넌트를 선택합니다. |
|
기둥 1 니 접합부, 기둥 2 니 접합부 |
응용 프로그램 및 컴포넌트 카탈로그에서 컴포넌트를 선택합니다. |
|
에이펙스 이음 접합부 |
응용 프로그램 및 컴포넌트 카탈로그에서 컴포넌트를 선택합니다. |
