New notch (49)
New notch (49)는 보를 다른 보에 용접합니다. 보 단부의 절단 방식을 정의할 수 있습니다. 필요에 따라 접합 시 수평 스티프너도 생성됩니다.
생성된 객체
-
보 단부의 형상을 지정한 절단부
-
용접부
-
스티프너(4) 옵션
용도
|
상황 |
설명 |
|---|---|
|
|
보에 용접된 보. 보조 보 웨브의 하단이 노칭됩니다. |
시작 전
보 2개를 생성합니다.
선택 순서
- 메인 부재(보)를 선택합니다.
- 보조 부재(절단할 보)를 선택합니다.
보조 부재를 선택하면 접합부가 자동 생성됩니다.
그림 탭
그림 탭을 사용하여 접합 지오메트리를 정의합니다.

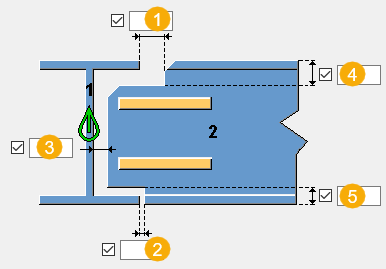

치수
| 설명 | 기본값 | |
|---|---|---|
| 1 |
메인 부재와 보조 부재 상부 플랜지 간 수평 허용오차 |
0mm |
| 2 |
메인 부재와 보조 부재 하부 플랜지 간 하부 플랜지 수평 허용오차 |
0mm |
| 3 |
메인 부재 웨브와 보조 부재 웨브 간 웨브 수평 허용오차 |
0mm |
|
4 |
웨브 상부 수직 허용오차 보조 부재 상부 가장자리와 웨브 상단 간 수직 거리 |
|
|
5 |
웨브 하부 수직 허용오차 보조 부재 하부 가장자리와 웨브 하단 간 수직 거리 |

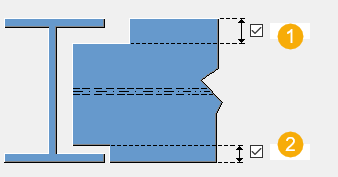

보조 보 플랜지 노치 치수
| 설명 | |
|---|---|
| 1 |
아래 그림과 같이 보조 보가 회전하는 경우 보조 보 상단 또는 하단 플랜지의 노치 치수
|
| 2 |
아래 그림과 같이 보조 보가 회전하는 경우 보조 보 상단 또는 하단 플랜지의 노치 치수
|
부재 탭
| 옵션 | 설명 | 기본값 |
|---|---|---|
| 상부/하부 스티프너 | 스티프너의 두께, 너비 및 높이 | 기본 두께는 보의 상부/하부 플랜지 두께와 동일합니다. 기본 너비는 0.5*(상부/하부 플랜지 너비-웨브 두께)입니다. 기본 길이(높이)는 300mm입니다. |
|
옵션 |
설명 |
기본값 |
|---|---|---|
|
번호 |
부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다. |
기본값 부재 시작 번호는 의 컴포넌트 설정에서 정의합니다. |
|
재질 |
재질 등급. |
기본 재질은 의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다. |
|
이름 |
도면 및 레포트에 표시되는 이름. |
매개변수 탭
스티프너 위치 치수
|
설명 |
기본값 | |
|---|---|---|
|
1 |
보 단부부터 상부 스티프너 수평 거리 |
0 mm |
|
2 |
보 단부부터 하부 스티프너 수평 거리 |
0 mm |
|
3 |
상부 플랜지부터 상부 스티프너 수직 거리 |
보조 보 높이 / 4 |
| 4 |
하부 플랜지부터 하부 스티프너 수직 거리 |
보조 보 높이 / 4 |
보조 보 모따기 치수
| 설명 | 기본값 | |
|---|---|---|
| 1 |
상부 웨브 모따기 치수 |
0mm |
| 2 |
하부 웨브 모따기 치수 |
0mm |
|
3 |
상부 플랜지 모따기 치수 |
0mm |
|
4 |
하부 플랜지 모따기 치수 |
0mm |
일반 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
설계 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
해석 탭
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
용접부
자세한 정보를 살펴보려면 아래 링크를 클릭하십시오.
