Tekla Structures에서 BCF 주제 작업

BCF 주제는 연결된 Trimble Connect 프로젝트에 추가되는 메모입니다. BCF는 BIM Collaboration Format의 약자로, buildingSMART International의 개방형 산업 표준입니다. BCF(BIM Collaboration Format)를 사용하여 다른 타사 응용 프로그램들과 더불어 다양한 BIM 응용 프로그램(Tekla Structures, Tekla PowerFab, Trimble Connect 등) 간에 프로젝트 기반 문제를 전달할 수 있습니다. BCF 주제는 Trimble Connect 프로젝트에 저장되고 관리됩니다.

Tekla Structures에 BCF 주제를 추가하기 전에 모델을 Trimble Connect 프로젝트에 연결해야 합니다. 여기에서 지침을 참조하십시오. Tekla Structures 모델을 Trimble Connect 프로젝트에 연결합니다.

BCF 주제는 Tekla Structures 모델에서 생성되어 Trimble Connect로 업로드되는 .tekla, .ifc 및 .trb 파일과 함께 사용할 수 있습니다.

현재 Tekla Structures 모델을 Trimble Connect 프로젝트에 업로드할 때 생성되는 .tekla 파일. .tekla 파일을 사용하는 것이 기본 작업 방식입니다.

Trimble Connect 프로젝트에서 Tekla Model Sharing을 사용하는 경우 새 기준선을 내보내거나 생성할 때 모델이 자동으로 업로드됩니다. 내보내기 또는 기준선 생성 명령 사용 후 처음 .tekla 파일이 Trimble Connect 프로젝트에 업로드되는 경우, 변경 사항을 다시 내보내야 합니다. 그렇게 해야 하는 이유는 .tekla 파일이 업로드된 후, 모델 ID가 포함된 .xml 파일이 모델 폴더에 생성되기 때문입니다.
Tekla Structures 모델에서 생성되어 Trimble Connect 프로젝트로 업로드되는 .ifc 파일.
Tekla PowerFab로 내보내고 Trimble Connect 프로젝트로 업로드될 때 Tekla Structures 모델에서 생성되는 .trb 파일.

BCF 주제 생성 및 수정

Tekla Structures에서 BCF 주제를 추가하기 전에 모델이 Trimble Connect 프로젝트에 연결되어 있어야 합니다.

주제를 사용하여 프로젝트 내에서 문제를 전달하고, 할당하고, 추적하고, 해결할 수 있습니다. Tekla Structures BCF 주제 측면 창에서 본인이 생성했거나 본인에게 할당된 모든 주제를 확인할 수 있습니다.

Trimble Connect 리본 탭에서 BCF 주제를 클릭합니다.

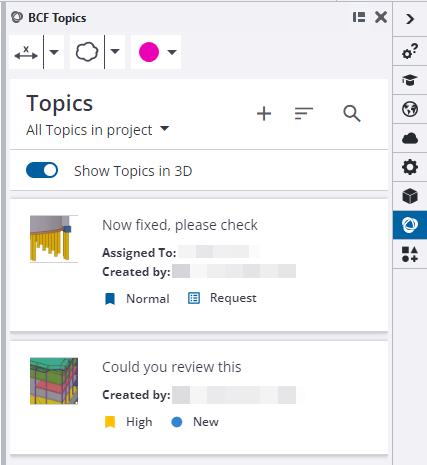

BCF 주제 측면 창이 열리며, Trimble Connect 프로젝트에 추가된 BCF 주제가 표시됩니다.
새 BCF 주제를 생성하려면 더하기 버튼을 클릭합니다.

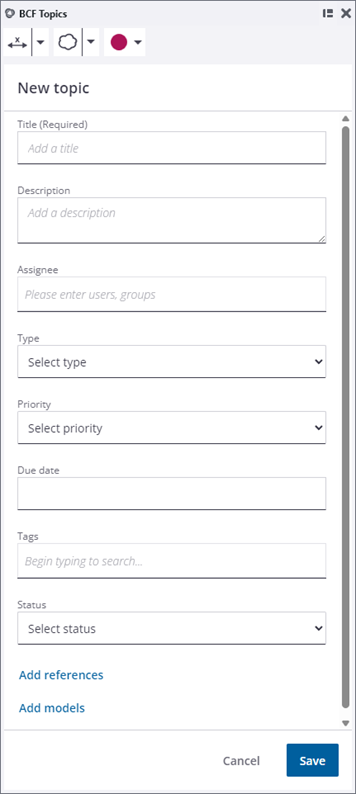

새 주제 페이지가 열립니다.
양식을 채우십시오.

제목은 필수 항목입니다.
주제를 사용자나 사용자 그룹에 할당합니다.

BCF 주제는 기본적으로 모든 프로젝트 멤버와 공유되지만 해결 기한이 있는 BCF 주제를 할당할 사용자 또는 사용자 그룹을 선택할 수 있습니다.
참조 추가를 사용하여 문서 또는 링크에 참조를 추가합니다.

주제는 여러 문서 또는 링크를 참조할 수 있습니다. 예를 들어 참조용으로 PDF 파일을 추가할 수 있습니다.
1. 참조 추가를 클릭합니다.
2. 참조 추가 페이지에서 추가할 참조 유형을 선택합니다.
  - 아래의 프로젝트 파일 목록에서 원하는 참조 파일을 선택합니다.
    첨부된 프로젝트 파일은 항상 Trimble Connect 프로젝트에 저장된 파일의 최신 버전을 가리킵니다.
  - 아래에서 원하는 참조 파일을 찾아 새 파일을 추가합니다.
  - 아래에서 원하는 링크와 URL에 대한 표시 텍스트를 추가합니다.
3. 참조 추가를 클릭합니다.
4. 참조 파일을 추가 또는 제거하려면 다음과 같이 하십시오.
  - 참조 파일을 더 추가하려면 를 클릭하여 참조 추가 페이지를 엽니다.
  - 참조 파일을 제거하려면 파일 옆의 를 클릭합니다.
  BCF 주제를 생성한 후 참조 페이지에서도 참조 관련 작업을 할 수 있습니다.
필요한 경우 모델 추가를 사용하여 모델 파일을 추가합니다.

BCF 주제를 사용하여 협업 워크플로를 활성화하려면 모델을 Trimble Connect 프로젝트에 업로드해야 합니다. 기본 작업 방법은 모델을 .tekla 파일로 업로드하는 것입니다. 연결된 Trimble Connect 프로젝트에 이미 .tekla 파일을 업로드한 경우에는 모델 추가 옵션을 사용할 필요가 없습니다.

.tekla 파일 대신 .ifc 또는 .trb 파일을 사용하는 경우, 모델 추가 옵션을 사용해 Tekla Structures에서 생성하는 BCF 주제에 연결된 객체를 포함한 파일을 선택합니다.

참고로 .ifc 또는 .trb 파일을 사용하는 경우에는 Tekla Structures에서 BCF 주제를 생성할 때 각 BCF 주제를 수동으로 .ifc 또는 .trb 파일에 연결해야 합니다. BCF 주제를 한 번에 여러 .ifc 또는 .trb 파일과 연결할 수 있습니다.

Trimble Connect에서는 자동으로 연결되므로 모델 추가 명령은 Trimble Connect에서 지원되지 않습니다. Trimble Connect에서 BCF 주제가 생성되면 Trimble Connect가 뷰에 표시되는 모델을 파악하고 해당 정보를 BCF 주제와 함께 저장합니다. 이러한 BCF 주제는 Tekla Structures에서 올바르게 작동합니다.
1. 모델 추가를 클릭합니다.
2. 모델 추가 페이지에서 추가할 모델 파일 유형을 선택합니다.
  - 아래의 프로젝트 파일 목록에서 원하는 모델 파일을 선택합니다.
  - 아래에서 원하는 모델 파일을 찾아 새 파일을 추가합니다.
3. 모델 추가를 클릭합니다.
4. 모델 파일을 추가 또는 제거하려면 다음과 같이 하십시오.
  - 모델 파일을 더 추가하려면 를 클릭하여 모델 추가 페이지를 엽니다.
  - 모델 파일을 제거하려면 파일 옆의 를 클릭합니다.
  BCF 주제를 생성한 후 모델 페이지에서도 모델 관련 작업을 할 수 있습니다.
저장을 클릭합니다.

뷰는 항상 각각의 새 주제에 자동으로 추가됩니다.

저장된 BCF 주제는 즉시 Trimble Connect에 동기화됩니다.

그런 다음 그래픽 마크업 및 측정값이 있는 설명 및 뷰 등을 추가하여 계속할 수 있습니다.

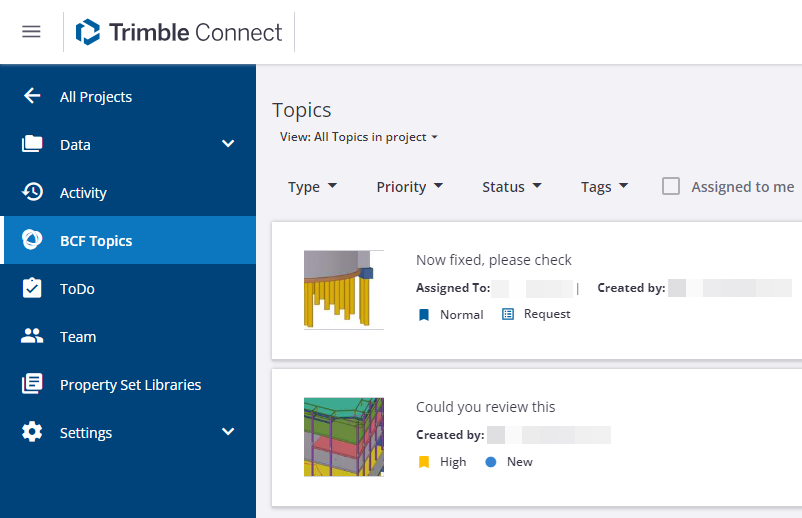

Trimble Connect에서, 연결된 프로젝트의 BCF 주제 페이지에서 BCF 주제를 볼 수 있습니다.

Tekla Structures에서 BCF 주제를 추가로 편집하려는 경우:


대상	수행할 작업
BCF 주제 측면 창의 주제 페이지에 표시할 주제 정의	BCF 주제 측면 창에서 주제 아래에 있는 화살표를 클릭하고 옵션을 선택합니다. 기본적으로 활성 주제가 표시됩니다.
주제 정렬	BCF 주제 측면 창에서 측면 창 상단의 을 클릭하고 정렬 옵션을 선택합니다. 기본 정렬 순서는 만든 날짜순입니다.
주제 편집	본인이 생성했거나 본인에게 할당된 주제를 편집할 수 있습니다. BCF 주제 측면 창에서 편집할 BCF 주제를 선택합니다. 주제는 자체 페이지에서 열립니다. 편집을 클릭합니다. 필요에 따라 BCF 주제 정보를 조정합니다. 변경 내용을 저장하려면 저장을 클릭합니다.
주제 할당	본인이 생성했거나 본인에게 할당된 주제를 할당할 수 있습니다. BCF 주제 측면 창에서 다른 사람에게 할당할 BCF 주제를 선택합니다. 주제는 자체 페이지에서 열립니다. 편집을 클릭합니다. 피할당자 필드에 사용자 또는 사용자 그룹의 이름을 입력합니다. 피할당자 필드에 여러 사용자 또는 사용자 그룹이 나열될 수 있습니다. 변경 내용을 저장하려면 저장을 클릭합니다.
주제 제거	본인이 생성한 주제만 삭제할 수 있습니다. 프로젝트에서 주제 삭제는 실행 취소가 불가합니다. 주제를 삭제하는 경우 해당 주제가 할당된 모든 사람에 대해 삭제됩니다. 데이터도 모두 삭제됩니다. BCF 주제 측면 창에서 제거할 BCF 주제를 선택합니다. 제거를 클릭합니다. 삭제를 클릭합니다.

측정값 및 마크업 생성

BCF 주제에서 측정값 및 마크업을 생성하고 Tekla Structures 및 Trimble Connect 모두에서 측정값 및 마크업을 표시할 수 있습니다. 현재 모델에 측정값 및 마크업을 추가하려면 BCF 주제 측면 창에서 측정값 및 마크업 도구를 사용합니다.

마크업 및 측정값은 뷰에 저장됩니다. 이미 존재하는 뷰에는 별도로 추가할 수 없습니다.

Tekla Structures에서 삽입된 측정값이나 마크업을 편집할 수는 없습니다. Trimble Connect에서 편집 가능하며 새 뷰를 생성해 Tekla Structures로 전송할 수 있습니다.


옵션	사용 방법
생성할 측정의 유형을 선택합니다.	두 점 사이의 거리를 표시합니다. 모델에서 측정 시작점을 선택합니다. 두 번째 점을 선택합니다. 측정 결과를 배치할 점을 선택합니다.
	단일 점의 좌표를 표시합니다. 모델에서 좌표를 표시할 점을 선택합니다.
	두 점 사이의 각도 측정값을 표시합니다. 모델에서 각도의 정점을 선택합니다. 각도의 첫 번째 측면을 선택합니다. 각도의 두 번째 측면을 선택합니다.
생성할 마크업의 유형을 선택합니다.	클라우드 마크업을 추가합니다. 모델에서 클라우드의 중심점을 선택합니다. 두 번째 점을 선택합니다. 두 번째 점을 선택하면 클라우드 마크업의 크기가 정의됩니다.
	화살표 마크업을 추가합니다. 모델에서 화살촉의 점을 선택합니다. 이 점이 선의 시작점입니다. 두 번째 점을 선택합니다. 이 점이 선의 끝점입니다.
	선 마크업을 추가합니다. 모델에서 선의 시작점을 선택합니다. 선의 끝점을 선택합니다.
	텍스트 마크업을 추가합니다. 텍스트 마크업은 텍스트와 지시선으로 구성됩니다. 텍스트를 모델에 삽입한 후에는 텍스트를 편집할 수 없습니다. 마크업 도구 아래의 텍스트 필드에 텍스트를 입력합니다. 모델에서 텍스트 지시선의 시작점을 선택합니다. 텍스트를 배치할 점을 선택합니다.
	자유형 마크업을 그립니다. 모델에서 그리기를 시작할 점을 선택합니다. 마우스를 움직여 그립니다. 마치려면 마우스 왼쪽 버튼을 클릭합니다.
	측정값 및 마크업의 색상을 선택합니다. 미리 정의된 색상 집합 외에도 사용자 지정 색상을 사용할 수 있습니다. 더하기 버튼을 클릭하여 색상 피커를 엽니다. 적합한 색을 정의합니다. 왼쪽의 색상 슬라이더를 사용하여 원하는 색상으로 이동하고 하단의 투명도 슬라이더를 사용합니다. 그런 다음 색상 피커로 색상 영역에서 원하는 음영을 선택합니다. 저장을 클릭하여 해당 색상을 사용자 지정 색상 목록에 저장합니다. 사용자 지정 색상은 모델을 다시 열어도 색상 목록에 남아 있습니다.
모델에서 모든 마크업을 제거합니다.	측정 도구 목록 또는 마크업 도구 목록의 하단에 있는 삭제 버튼을 클릭하여 모델에서 모든 측정값 또는 마크업을 제거합니다. 단일 측정값 또는 마크업은 삭제할 수 없습니다.

뷰 추가

BCF 주제 측면 창에서 뷰를 추가할 BCF 주제를 선택합니다.
뷰를 클릭하여 뷰 페이지를 엽니다.

주제에 추가된 뷰를 볼 수 있습니다. 주제에 여러 뷰가 있을 수 있습니다.
새 뷰를 추가하려면 를 클릭합니다.

새 뷰가 주제에 추가됩니다. 표시된 모델 뷰에서 뷰를 가져옵니다.
뷰를 삭제하려면 선택한 뷰 하단 모서리의 를 클릭합니다. 미리보기 > 삭제를 클릭합니다.

뷰 삭제는 실행을 취소할 수 없습니다.

다음에 유의하십시오.

Tekla Structures에서 .tekla 파일로 업로드된 모델로 작업할 때 Tekla Structures에서 주제 뷰를 로드하고 저장하면 선택한 객체와 숨겨진 객체에 대한 정보가 포함됩니다.
Tekla Structures에서 IFC 참조 모델로 작업할 때 Trimble Connect에서 생성된 주제 뷰를 로드하면 선택한 객체와 숨겨진 객체에 대한 정보가 포함됩니다.
Tekla Structures에서 중첩 모델로 삽입된 IFC 파일로 작업할 때 Trimble Connect에서 생성된 주제 뷰를 로드하면 선택한 객체와 숨겨진 객체에 대한 정보가 포함됩니다.
타사 응용 프로그램에서 생성된 BCF 주제의 경우, Tekla Structures에서 주제 뷰를 로드하면 선택된 객체와 숨겨진 객체가 모델 뷰에 표시됩니다.

설명 추가

BCF 주제 측면 창에서 설명을 추가할 BCF 주제를 선택합니다.
설명을 클릭하여 설명 페이지를 엽니다.

다른 프로젝트 구성원이 작성한 설명은 설명 작성자와 작성 시기를 보여주는 설명 스레드로 나열됩니다.
새 설명을 추가하려면 설명 추가를 클릭합니다.
설명을 입력합니다. 첨부 파일이나 이미지를 추가할 수도 있습니다.
- 를 클릭해 첨부 파일을 추가합니다. 첨부 파일은 프로젝트 파일 또는 로컬 파일일 수 있습니다.
- 현재 모델 뷰의 이미지를 추가하려면 를 클릭합니다.
설명을 클릭합니다.
설명을 편집하거나 삭제하려면 설명을 선택하고 편집, 또는 삭제 > 삭제를 클릭합니다.

설명 삭제는 실행을 취소할 수 없습니다.

마커 추가

마커는 x, y, z 좌표를 사용하여 모델 뷰에서 주제의 정확한 위치를 지정하는 데 사용할 수 있습니다.

각 주제마다 마커를 하나만 추가할 수 있지만, 모든 모델 마커가 모델에 표시됩니다.

BCF 주제 측면 창에서 마커를 추가할 BCF 주제를 선택합니다.
모델을 클릭하여 모델 페이지를 엽니다.
마커를 추가하려면 마커 추가를 클릭하고 모델에서 마커가 추가되는 점을 선택합니다.

선택한 점의 정확한 좌표가 마커에 추가됩니다.
마커를 삭제하려면 마커 좌표 옆에 있는 를 클릭하고 제거를 선택합니다.

모델 객체 연결

주제가 특정 모델 객체와 관련이 있는 경우 모델 객체를 주제에 연결할 수 있습니다. 모델 객체 식별자는 주제 데이터에 참조로 저장됩니다.

링크로 연결된 객체는 Trimble Connect 및 Tekla Structures에서 .tekla 및 .ifc 파일 및 중첩 모델과 함께 볼 수 있습니다.

Trimble Connect 2D 뷰어에서는 아직 BCF 주제가 지원되지 않습니다.

BCF 주제 측면 창에서 모델 객체를 추가할 BCF 주제를 선택합니다.
모델을 클릭하여 모델 페이지를 엽니다.
선택한 모델 객체를 주제에 연결하려면 모델에서 객체를 선택하고 선택한 항목 연결을 클릭합니다.

객체가 주제에 연결됩니다. 연결된 객체의 총 개수는 연결된 모델 객체 섹션 제목에서 확인 가능합니다.
연결된 모델 객체를 보려면 모델 객체 보기를 클릭합니다.

해당 객체가 도면 뷰에서 강조 표시됩니다.
주제에서 연결된 모델 객체 중 일부를 제거하려면 모델에서 객체를 선택하고 선택 항목 연결 해제를 클릭합니다.
연결된 모든 모델 객체를 주제에서 제거하려면 를 클릭하고 모두 연결 해제를 선택합니다.

다음에 유의하십시오.

Tekla Structures에서 IFC 참조 모델로 작업할 때 Trimble Connect에서 생성된 BCF 주제에 연결된 객체가 강조 표시됩니다.
Tekla Structures에서 중첩 모델로 삽입된 IFC 파일로 작업할 때 Trimble Connect에서 생성된 BCF 주제에 연결된 객체가 강조 표시됩니다.

BCF 주제 내보내기

BCF 주제를 .bcf 파일 또는 .pdf 형식으로 내보낼 수 있습니다.

BCF 파일에는 주제 데이터만 포함됩니다. 주제는 3D 뷰를 통해 모델을 참조하는 경우가 많습니다. 모델 파일은 BCF 파일에 포함되지 않으므로 모델을 별도로 내보내야 합니다.

BCF 주제 측면 창에서 내보낼 BCF 주제를 선택합니다.
주제의 맨 위쪽 행에 있는 를 클릭하고 내보내기를 선택합니다.

BCF 주제 내보내기 페이지가 열립니다.
내보내기 이름을 입력하고 내보낼 파일 형식과 내보내기에 포함할 세부 정보를 선택합니다.

참조 문서를 선택하면 내보내기에 실제 문서가 포함되지 않지만 Trimble Connect 프로젝트에 있는 원본 문서에 대한 참조가 포함됩니다.

내보내기가 준비되면 BCF 주제 측면 창의 주제 내보내기 섹션에 표시됩니다.
내보낸 파일을 다운로드하려면 내보내기 기록 보기를 클릭합니다.

내보낸 파일은 내보내기 작업이 완료된 후 31일 동안 다운로드할 수 있습니다. 이 기간이 지나면 다운로드 버튼이 만료되고 내보내기 기록에서 원본 내보내기 파일을 이용할 수 없습니다.

BCF 주제 측면 창의 언어 변경

필요한 경우 BCF 주제 측면 창의 언어를 변경할 수 있습니다. Tekla Structures에서 언어를 변경해도 BCF 주제 측면 창의 언어에는 영향을 주지 않습니다.

Trimble Connect에서 Trimble Connect 프로파일로 이동합니다.
언어 기본 설정의 목록에서 언어를 선택합니다.

이 언어 선택은 Trimble Connect와, Tekla Structures의 BCF 주제 측면 창에 해당됩니다.
저장을 클릭합니다.
변경 내용을 적용하려면 Tekla Structures 도면을 다시 여십시오.
