3D PDF
현재 모델 또는 선택한 모델 객체를 3D PDF 파일로 내보낼 수 있습니다. 3D PDF를 사용하면 작업 내용을 다른 사람에게 쉽게 전달할 수 있습니다. 수신자는 3D PDF를 지원하는 PDF 리더만 있으면 됩니다.
결과 3D PDF 파일을 PDF 리더에서 열면 3D PDF가 원본 3D 설계와 정확히 동일하게 보입니다. PDF 리더에서 지원되는 도구를 사용해 모델을 탐색할 수 있습니다.
주:
모든 PDF 리더가 3D PDF 형식을 지원하지는 않으므로 Adobe Acrobat Reader를 사용하는 것이 좋습니다.
모델 또는 선택한 모델 객체를 3D PDF로 내보내기
-
모델링 모드에서 를 클릭합니다.

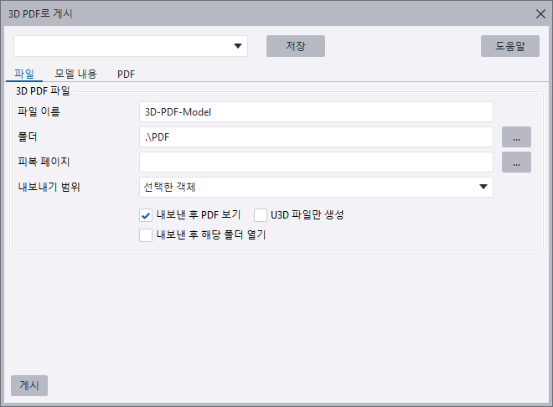

3D PDF 내보내기 설정
| 설정 | 설명 |
|---|---|
| 파일 탭 | |
| 피복 페이지 | 적합한 PDF 표지를 찾습니다. |
| 내보낸 후 PDF 보기 | 내보내기 후 PDF 리더에서 3D PDF를 엽니다. |
| 내보낸 후 해당 폴더 열기 | 내보내기 후 3D PDF 내보내기 폴더를 엽니다. |
| U3D 파일만 생성 | U3D 파일로 내보냅니다. U3D(Universal 3D) 형식은 3D 컴퓨터 그래픽 데이터의 압축 파일 형식 표준입니다. |
| PDF 탭 | |
| 추가 속성 집합 | 내보내기에 포함할 IFC 속성 집합 구성 파일을 선택합니다. 속성 집합에 정의된 속성은 표준 부재 속성과 함께 모델 트리에 표시됩니다. 속성 집합은 IFC 속성 집합 정의 대화 상자에서 정의할 수 있습니다. PDF 모델 트리에 추가 속성을 표시하려면 부재 속성 포함 옵션을 선택해야 합니다. |
|
패스너 포함 |
내보내기에 패스너를 포함합니다. |
|
철근 포함 |
내보내기에 철근을 포함합니다. |
|
용접부 포함 |
내보내기에 용접부를 포함합니다. |
|
그리드 포함 |
내보내기에 그리드를 포함합니다. |
|
부재 속성 포함 |
내보내기에 부재 속성을 포함합니다. 이 옵션을 선택하고 모델 트리 또는 PDF에서 부재를 선택하면 부재 속성이 모델 트리에 표시됩니다.
이 옵션을 선택하면 추가 속성 집합에서 속성 집합 구성 파일을 선택한 경우 추가 속성도 모델 트리에 표시됩니다.
|
| 어셈블리로 내보내기 | 내보낼 객체의 해당 어셈블리를 자동으로 선택합니다. |
| 현재 뷰의 색상 사용 | 내보내는 3D PDF에서 모델 뷰의 색상을 사용합니다. |
| 트리 뷰 | 모델 트리에 모델 내용을 표시하는 방법을 선택합니다. 모델 페이즈당(페이즈당) 또는 모델 객체당(부재 이름당). |
| 솔리드 정확도 | 보통 또는 높은 정확도로 솔리드를 표시합니다. |
| 모델 내용 탭 | |
| 페이지 크기 | 원하는 페이지 크기를 선택합니다. |
| 페이지 방향 | 원하는 페이지 방향(가로방향 또는 세로방향)을 선택합니다. |
| 배경 | 배경색을 정의합니다. |
| 라이트 정의 | 원하는 추가 라이트 효과를 선택합니다. 옵션은 다음과 같습니다. 아트워크 없음 흰색 일 야간 하드 메인 빨간색 큐브 CAD 헤드램프 |
| 렌더링 모드 | 원하는 렌더링 모드를 선택합니다. 옵션은 다음과 같습니다. 솔리드 솔리드 와이어 프레임 투명 투명 와이어 프레임 경계 상자 투명 경계 상자 투명 경계 상자 윤곽 와이어 프레임 음영 와이어 프레임 숨겨진 와이어 프레임 정점 음영 정점 일러스트레이션 솔리드 윤곽 음영 일러스트레이션 |
| 제목 | PDF 제목을 입력합니다. 제목은 PDF 속성에 표시됩니다. |
| 제목 | PDF 주제를 입력합니다. 주제는 PDF 속성에 표시됩니다. |
| 만든 이 | PDF 만든 이를 입력합니다. 만든 이는 PDF 속성에 표시됩니다. |
다음은 Adobe Acrobat Pro의 3D PDF 예입니다. 모델 내용은 모델 트리에 페이즈당 나열됩니다.
