tekla_dstv2dxf_<env>.def 파일 설명
tekla_dstv2dxf_<env>.def 파일은 tekla_dstv2dxf.exe를 사용하여 DSTV에서 DXF 형식으로 변환할 때 사용합니다. 여기에는 필요한 모든 변환 설정이 포함되어 있습니다. 이 .def 파일은 ..\Tekla Structures\<version>\bin\applications\Tekla\Tools\dstv2dxf 폴더에 위치합니다.
변환에 대한 자세한 내용은 DSTV를 DXF로 변환(기존 변환 도구)을 참조하십시오.
환경 설정[환경]
INCLUDE_SHOP_DATA_SECTION=FALSE
DXF 파일을 공장 데이터 시스템에서 작성한 CNC 소프트웨어로 더 효율적으로 가져올 수 있도록 DXF 파일에 특수 데이터 섹션을 포함할지 여부를 지정합니다. DXF 파일에 이 특수 데이터 섹션을 포함하면 AutoCAD로 DXF 파일을 읽을 수 없게 됩니다.
옵션: TRUE, FALSE
NO_INFILE_EXT_IN_OUTFILE=TRUE
출력 파일에 입력 파일 확장자를 추가하는 데 사용합니다.
옵션:
TRUE: p1001.dxf
FALSE: p1001.nc1.dxf
DRAW_CROSSHAIRS=HOLES
홀과 슬롯 홀에 십자 기호를 그립니다.
옵션: HOLES, LONG_HOLES, BOTH, NONE
HOLES:
LONG_HOLES:
BOTH:
NONE:
SIDE_TO_CONVERT=FRONT
부재의 변환할 쪽을 정의합니다.
옵션: FRONT, TOP, BACK, BELOW
DXF 파일에 표시되는 부재 면을 정의합니다. 이 설정은 원래 플레이트 용으로 설계되었습니다.
FRONT은 가장 일반적인 옵션입니다. 경우에 따라 플레이트에 다른 회전이 필요할 수도 있으므로 이 설정을 BACK로 변경하면 도움이 되는지 시도할 수 있습니다. SIDE_TO_CONVERT 설정 외에도 TRUE에 설정된 고급 옵션 XS_DSTV_WRITE_BEHIND_FACE_FOR_PLATE로 NC 파일을 생성해야 합니다. 이 경우 NC 파일에 플레이트의 후면 데이터를 포함합니다.
OUTPUT_CONTOURS_AS=POLYLINES
윤곽선을 폴리라인 또는 선 및 호로 변환합니다.
옵션: POLYLINES, LINES_ARCS
주:
OUTPUT_CONTOURS_AS=LINES_ARCS을 설정하는 경우:
- 때로는 슬롯 홀에 직선과 호 사이에 간격/오프셋이 있을 수 있습니다.
- 2D DXF 대신 3D DXF가 생성되는 경우도 있습니다.
OUTPUT_CONTOURS_AS=POLYLINES를 설정한 경우 내부 모서리=0 설정으로 NC를 생성하면 DXF 파일이 올바르지 않을 수도 있습니다.
CONTOUR_DIRECTION=REVERSE
윤곽선 방향을 정의합니다. 이 옵션은 정점의 좌표와 작성되는 순서를 변경합니다. 텍스트 편집기에서 DXF 파일을 열면 차이를 확인할 수 있습니다. "반전"은 시계 방향이며 "앞으로"는 시계 반대 방향입니다.
옵션: REVERSE, FORWARD
CONTOUR_DIRECTION은 OUTPUT_CONTOURS_AS=POLYLINES을 설정한 경우에만 작동합니다. LINES_ARCS를 사용하도록 설정하면 출력은 항상 FORWARD(시계 반대 방향)입니다.
CONVERT_HOLES_TO_POLYLINES=TRUE
홀을 폴리라인으로 변환합니다.
옵션: TRUE, FALSE
MAX_HOLE_DIAMETER_TO_POINTS=10.0
작은 홀을 DXF 파일에서 점으로 변환합니다.
MAX_HOLE_DIAMETER_TO_POINTS을 값으로 설정하면 직경이 이 값보다 작은 홀은 HOLE_POINT_SIZE 및 HOLE_POINT_STYLE 설정을 따릅니다. 이런 종류의 점 시각화를 사용하면 홀이 다른 홀 보다 크거나 작은 경우에는 홀 기호가 더 이상 표시되지 않지만, 모든 홀의 크기는 동일하게 됩니다.

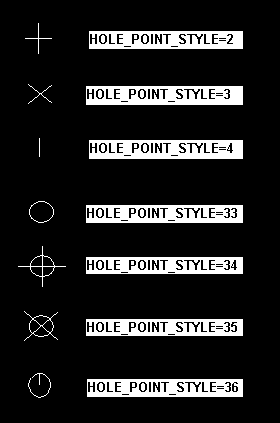

HOLE_POINT_STYLE=33 and HOLE_POINT_SIZE=5
홀에 대한 점 스타일 및 크기.
1은 원이지만 이 설정은 사용되지 않습니다.
2는 +
3은 X
4는 짧은 선
33은 원
34는 +가 포함된 원
35는 X가 포함된 원
36은 짧은 선이 포함된 원
SCALE_DSTV_BY=0.03937
0.03937를 사용하여 임페리얼 단위로 스케일을 조정합니다.
1.0을 사용하여 미터법 단위로 척도를 조정합니다.
ADD_OUTER_CONTOUR_ROUNDINGS=FALSE
라운딩에 홀을 추가합니다. 이는 내부 모서리 모양 1 을 사용하여 생성되는 라운딩에만 영향을 미칩니다(홀 및 컷부 탭의 NC 파일 설정 대화 상자). 홀 크기 정보는 NC 파일 설정 대화 상자의 반경 값에서 DSTV 파일로 전송되므로 홀 크기를 dstv2dxf 변환기에서 조정할 수 없습니다.
옵션: TRUE, FALSE
ADD_OUTER_CONTOUR_ROUNDINGS=FALSE:
ADD_OUTER_CONTOUR_ROUNDINGS=TRUE:
MIN_MATL_BETWEEN_HOLES=2.0
슬롯 홀 변환에서 홀이 서로 가까이 있을 수 있는 정도를 정의합니다.
INPUT_FILE_DIR= and OUTPUT_FILE_DIR=
입력 및 출력 파일용 폴더.
DEBUG=FALSE
DOS 창에서 처리되는 데이터를 표시합니다.
옵션: TRUE 또는 FALSE
텍스트 사양[TEXT_SPECS]
TEXT_OPTIONS=PQDG
DXF 파일에서 사용하려는 텍스트 옵션을 정의합니다.
S는 측면 마크를 추가합니다(측면: v)
P는 부재 마크를 추가합니다(부재: P/1)
B는 부재 마크와 측면 마크를 추가합니다(부재: P/1 측면: v)
Q는 수량을 추가합니다(수량: 5)
G는 철골 등급을 추가합니다(재질: A36)
T는 두께를 추가합니다(두께: 3)
D는 프로파일 설명을 추가합니다(설명: FL5/8X7)
TEXT_POSITION_X=30.0 and TEXT_POSITION_Y=30.0
DXF 파일의 원점 < 0,0 >에서 텍스트의 첫 번째 선의 왼쪽 하단 모서리의 X/Y 위치입니다.
TEXT_HEIGHT=0.0
TEXT_HEIGHT는 사용되지 않으며 텍스트 높이는 항상 10.0이고 텍스트 레이어에서도 마찬가지입니다.
텍스트 항목 접두사
텍스트 항목에 대해 다양한 여러 접두사를 정의할 수 있습니다. 접두사는 옵션 CONCATENATE_TEXT이 0로 설정된 경우에만 파일에 작성됩니다.
다음 접두사 정의를 사용할 수 있습니다.
PART_MARK_PREFIX=Part:
SIDE_MARK_PREFIX=Side:
STEEL_QUALITY_PREFIX=Material:
QUANTITY_PREFIX=Quantity:
THICKNESS_PREFIX=Thickness:
DESCRIPTION_PREFIX=Desc:
CONCATENATE_TEXT=1
텍스트 항목(부재 마크, 수량, 프로파일, 등급)을 1 ~ 2개의 선으로 결합합니다.
옵션:
0: 텍스트 선은 결합되지 않습니다. 접두사는 이 옵션으로만 작용합니다.
1: 부재 마크 텍스트는 하나의 선에서 결합되고 다른 텍스트는 다른 선에서 결합됩니다.
2: 모든 텍스트는 하나의 선에서 결합됩니다.
CONCATENATE_CHAR=+
텍스트 항목에 대해 최대 19자의 구분자를 정의합니다.

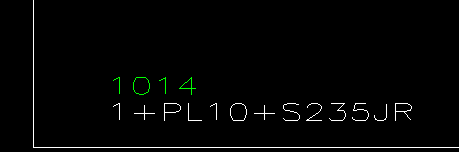

다양한 텍스트 사양의 예
아래 예에서는 다음 설정이 사용됩니다.
TEXT_OPTIONS=PQDG
TEXT_POSITION_X=30.0
TEXT_POSITION_Y=30.0
TEXT_HEIGHT=0.0
PART_MARK_PREFIX=Part:
SIDE_MARK_PREFIX=Side:
STEEL_QUALITY_PREFIX=Material:
QUANTITY_PREFIX=Quantity:
THICKNESS_PREFIX=Thickness:
DESCRIPTION_PREFIX=Desc:
CONCATENATE_TEXT=1
CONCATENATE_CHAR=+

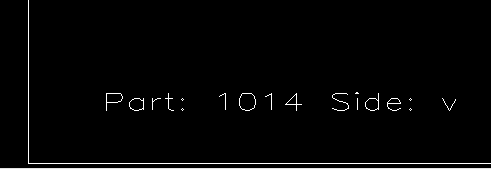

아래 예에서는 다음 설정이 사용됩니다. TEXT_OPTIONS=B, CONCATENATE_TEXT=0:
기타 레이어[MISC_LAYERS]
| 엔터티 | 레이어 이름 | 색상 | 텍스트 높이 | 으로 출력 |
|---|---|---|---|---|
TEXT
|
TEXT
|
7 | 사용되지 않음은 항상 일반 텍스트 높이 정의 10.0과 동일합니다. | |
OUTER_CONTOUR
|
CUT
|
7 | ||
INNER_CONTOUR
|
CUTOUT
|
4 | ||
PART_MARK
|
SCRIBE
|
3 | 이 옵션의 값은 설정하지 마십시오. 하나를 설정하면 DXF 파일이 생성되지 않습니다. | |
PHANTOM
|
LAYOUT
|
4 | ||
NS_POP_PMARK
|
NS_POP_MARK
|
5 |
POP_CIRCLE 2.0(POP_CIRCLE 또는 POP_POINT 크기 기준을 따름)
|
|
FS_POP_PMARK
|
FS_POP_MARK
|
6 | 1.0
이 '1.0'은 먼 쪽 팝 마크에 사용되는 홀의 직경입니다. machinex.ini 파일의 “drill thru” 옵션에 있는 값과 일치해야 합니다 |
POP_CIRCLE 2.0(POP_CIRCLE 또는 POP_POINT 크기 기준을 따름)
|
색상 표
1 = 빨간색
2 = 노란색
3 = 녹색
4 = 청록색
5 = 파란색
6 = 자홍색
7 = 흰색
8 = 진한 회색
9 = 연한 회색
홀 레이어[HOLE_LAYERS]
| 레이어 이름 | 최소 직경 | 최대 직경 | 색상 |
|---|---|---|---|
| P1 | 8.0 | 10.31 | 7 |
| P2 | 10.32 | 11.90 | 7 |
| P3 | 11.91 | 14.0 | 7 |
슬롯 레이어[SLOT_LAYERS]
유형과 색상은 기호에 영향을 주지만 슬롯 윤곽 또는 화살표(상상의)의 색상은 MISC_LAYERS 정의에서 PHANTOM 레이어 정의에 따라 정의됩니다.
| 레이어 이름 | 최소 직경 | 최대 직경 | 최소 ‘b’ | 최대 ‘b’ | 최소 ‘h’ | 최대 ‘h’ | 유형 | 색상 | 상상 |
|---|---|---|---|---|---|---|---|---|---|
| 13_16x1 | 20.62 | 20.65 | 4.75 | 4.78 | 0.0 | 0.02 | 3 | 3 | PHANTOM_OUTLINE
|
| 13_16x1-7_8 | 20.62 | 20.65 | 26.97 | 26.99 | 0.0 | 0.02 | 3 | 3 | PHANTOM_OUTLINE
|
아래는 상상 유형이 다른 세 가지 예입니다. 사용된 다른 설정은 Slot type=1, HOLE_POINT_STYLE=33 및 HOLE_POINT_SIZE=1입니다.
PHANTOM_ARROW:
PHANTOM_BOTH:
PHANTOM_OUTLINE:
PHANTOM_NONE:

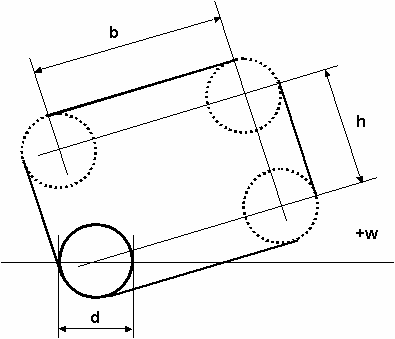

"b" 및 "h" 치수에 대한 설명은 아래 이미지를 참조하십시오.
슬롯 유형의 예
이 예에서는 다양한 슬롯 유형을 사용하지만 그 외 설정은 동일합니다.
- 슬롯 레이어 색상은 3(녹색)입니다.
- 홀 레이어 색상은 6(자홍색)입니다.
- 상상 레이어 색상은 1(빨간색)입니다.
- 슬롯 레이어 상상 유형:
PHANTOM_OUTLINE - 홀 점 설정:
HOLE_POINT_STYLE=35,HOLE_POINT_SIZE=10
| 슬롯 유형 | 설명 |
|---|---|
SLOT_TYPE_1
|
슬롯 중앙에 홀 기호가 1개 있습니다. 홀 기호는 |
SLOT_TYPE_2
|
슬롯에 홀 2개 기호가 있습니다. 홀 기호는 |
SLOT_TYPE_3
|
슬롯 중앙에 원 1개가 있습니다. 원의 크기는 실제 홀 크기에 해당합니다. 원 색상은 슬롯 레이어 색상을 따르며, 슬롯 색상은 상상 레이어 색상을 따릅니다. 슬롯 기호는 선택한 상상 설정에 따라 생성됩니다(이 예에서는 |
SLOT_TYPE_4
|
슬롯에 원 2개가 있습니다. 원의 크기는 실제 홀 크기에 해당합니다. 두 원이 서로 접촉하는 경우에는 슬롯 중간에 하나의 원만 생성됩니다. 슬롯 기호는 선택한 상상 설정에 따라 생성됩니다(이 예에서는 |
SLOT_TYPE_5
|
첫 번째 슬롯 중심점에 홀 기호가 있습니다. 홀 기호는 |
SLOT_TYPE_6
|
첫 번째 슬롯 중심점에 원 1개가 있습니다. 슬롯 기호는 선택한 상상 설정에 따라 생성됩니다(이 예에서는 |
SLOT_TYPE_7
|
홀 기호가 생성되지 않습니다. 슬롯 기호는 선택한 상상 설정에 따라 생성됩니다(이 예에서는 |
