변환 파일

변환 파일(.cnv)은 Tekla Structures 프로파일, 트윈 프로파일 및 재질 이름을 다른 소프트웨어에서 사용되는 이름과 매핑합니다.

변환 파일은 간단한 텍스트 파일로, 첫 번째 열에 Tekla Structures 이름을, 두 번째 열에 다른 소프트웨어 패키지에 사용된 이름을 포함합니다. 열은 공백으로 구분됩니다. 모든 매개변수 프로파일을 프로파일 변환 파일에 입력해야 합니다.

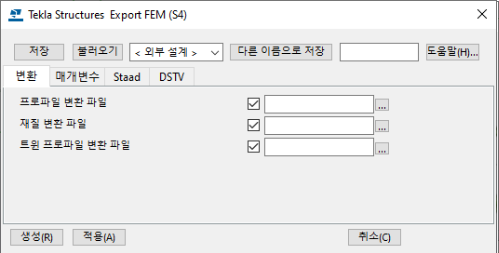

모델을 가져오고 내보낼 때 모두 동일한 변환 파일을 사용할 수 있으며, 대부분의 가져오기 및 내보내기 도구에서 변환 파일의 위치를 지정할 수 있습니다.

경로 없이 변환 파일 이름을 입력하면 Tekla Structures가 현재 모델 폴더의 파일을 검색합니다. 상자를 비워 두면 Tekla Structures는 파일 메뉴 > 설정 > 고급 옵션 > 파일 위치의 고급 옵션 XS_PROFDB에서 표시한 파일을 검색합니다. 도구가 경로 및 변환 파일을 정의할 수 없는 경우에도 마찬가지입니다.

Tekla Structures는 표준 설치에 여러 변환 파일이 있으며 사용자가 자체 파일을 생성할 수도 있습니다. Standard 변환 파일은 환경 폴더 ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ 폴더 아래의 \profil 폴더에 있습니다. 정확한 위치는 사용자의 환경에 따라 다를 수 있습니다. 모든 변환 파일은 .cnv 확장자를 갖습니다.

일부 내보내기 및 가져오기 유형에는 이러한 지침이 적용되지 않습니다. 변환 파일에 대한 특정 지침이 도구에 있는 경우에는 해당 지침이 내보내기 또는 가져오기 지침에 포함됩니다.

변환 파일 생성

설치와 함께 Tekla Structures 제공되는 변환 파일이 사용자의 요구에 맞지 않는 경우 사용자 고유의 변환 파일을 만들 수 있습니다.

표준 텍스트 편집기를 사용하여 기존 변환 파일을 엽니다.

기본적으로 변환 파일은 환경 폴더 ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ 아래의 \profil 폴더에 있습니다. 정확한 위치는 사용자의 환경에 따라 다를 수 있습니다.
파일을 다른 이름으로 저장합니다.

내보내기/가져오기 도구를 사용하여 변환 파일의 경로를 정의할 수 있으면 원하는 위치에 파일을 저장할 수 있습니다. 그렇지 않은 경우 파일 메뉴 > 설정 > 고급 옵션 > 파일 위치에서 고급 옵션 XS_PROFDB에 의해 정의된 위치에 파일을 저장합니다.
파일 수정: 첫 번째 열에 Tekla Structures에서 인식한 프로파일 이름을 입력하고 두 번째 열에 다른 소프트웨어에서 인식한 해당 이름을 입력합니다.
수정하는 동안 다음 사항을 확인하십시오.
- 재질 정의가 비워 있는("", 빈 따옴표) 곳은 없습니다.
- 프로파일 위치 문자열에는 공백이 없습니다. 예를 들어 "Hand Rail"이 아닌 "Hand_ Rail"을 입력합니다.
변경 내용을 저장합니다.
Note:
- 프로파일 이름의 차이가 단지 * X 또는 x 형식인 경우에는 일반적으로 자동으로 처리되기 때문에 이 세 파일(프로파일, 트윈 프로파일 및 재질) 모두 필요하지 않습니다. 예를 들어 UC254x254x73을 UC254*254*73으로 가져오려는 경우 소문자 "x"가 자동으로 "X"로 변경되므로 변환 파일의 형식은 UC254*254*73 254X254X73이 됩니다.
- 모델을 가져오는 데 문제가 있는 경우에는 Tekla Structures 로그 파일에서 오류 메시지를 확인하고 변환 파일을 확인하십시오.

예

다음은 SDNF 변환 파일의 예입니다.

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

아래에는 잘못된 변환 파일이 먼저 나오고 그 다음에는 올바른 변환 파일의 예가 나와 있으며, 오류는 강조 표시되어 있습니다.

00100782 4 0 2 "brace" "디딤판 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

트윈 프로파일 변환 파일

Tekla Structures는 트윈 프로파일에 대한 개별 변환 파일을 포함하며, 프로파일 변환 파일보다 먼저 트윈 프로파일 변환 파일을 읽으므로 가져오기에서 원본 모델의 프로파일을 포함해야 합니다.

트윈 프로파일 변환 파일은 프로파일 접두사(문자만)와 간격으로 구분된 mm단위의 프로파일 간 거리를 포함하는 텍스트 파일입니다. Tekla Structures는 지정된 접두사를 가진 모든 프로파일을 트윈 프로파일로 변환합니다.

트윈 프로파일 변환 파일의 이름을 twin_profiles.cnv로 명명할 수 있으며, 아래와 같은 선을 포함할 수 있습니다.

DL 20

프로파일 간 거리는 프로파일 접두사가 동일한 모든 프로파일에서 동일합니다. 예를 들어, 접두사가 DL인 프로파일의 간격은 항상 같습니다. 간격 값이 다른 경우에는 다른 프로파일 접두사를 사용해야 합니다.

또한 다음과 같이 트윈 프로파일을 프로파일 변환 파일에 추가하여 DL 프로파일을 L 프로파일로 변환해야 합니다.

L200*20 DL200/20-20

제한 조건

트윈 프로파일 변환은 번호로 시작하는 프로파일에는 사용할 수 없습니다. 즉, 이중 각도를 2L로 정의할 수 없습니다. 대신에 다음과 같이 트윈 프로파일의 접두사로 DL을 사용해야 합니다. DL200/20-20.
FEM 가져오기에는 트윈 프로파일 변환이 작동하지 않습니다. SP3D는 Tekla Structures와 같은 방식으로 부재 간 간격을 제어하지 않으며 다양한 변환 및 매핑 문제가 있는 등 트윈 프로파일보다는 각 각도를 개별적으로 모델링하는 것이 좋습니다. Ii는 두 부재로 모델링된 부재를 더 쉽게 변환합니다.
