도면 뷰 속성

도면 뷰 속성에서 뷰 속성을 확인 및 수정할 수 있습니다.

모든 도면 뷰 속성이 여기에 설명되어 있습니다. 도면 속성 창에 표시되는 뷰 속성은 도면 속성 대화 상자 또는 도면 리본을 통해 여는 뷰 속성과 어느 정도 다르며, 속성의 이름이 다르게 지정될 수 있습니다.

속성 창의 뷰 속성

속성 창에서 뷰 속성을 사용하여, 예를 들어 열려 있는 도면에서 선택한 뷰의 속성 또는 생성할 뷰의 속성을 뷰 탭의 명령을 사용해 신속하게 수정하거나 사전 정의된 뷰 속성을 불러올 수 있습니다.

도면 속성 창에서 도면 뷰 속성을 여는 방법:

열린 도면에서 도면 뷰 프레임을 클릭합니다. 도면 속성 창이 열려 있지 않은 경우에는 뷰 프레임을 두 번 클릭합니다. 또한 프레임을 두 번 클릭하면 더 많은 속성을 사용할 수 있는 뷰 속성 대화 상자가 열립니다.
도면 속성 창 객체 목록에서 뷰를 선택합니다.

도면 속성 창에서 사용할 수 있는 모든 뷰 속성은 아래에 설명되어 있습니다.

다양한 레벨의 도면 속성에 대한 자세한 정보는 다양한 레벨의 도면 속성 설정 및 수정을 참조하십시오.


설정	설명
속성 창에서 속성 저장, 로드 및 검색	기존 속성을 로드하려면 목록에서 속성을 선택합니다. 수정된 속성을 저장하려면 을 클릭합니다. 다른 이름으로 속성을 저장할 수도 있습니다. 속성을 검색하려면 속성 이름을 입력합니다.
크기 및 배치
스케일	뷰 스케일을 설정합니다.
크기	부재 기준으로 맞춤: Tekla Structures는 불필요한 공간을 남기지 않고 도면 뷰 프레임에 뷰 내용을 맞춥니다. 거리 정의: 아래쪽 깊이/위쪽 깊이는 뷰의 X 및 Y 축을 따라 뷰 크기를 정의합니다. X 최소/X 최대 및 Y 최소/Y 최대는 뷰 평면을 기준으로, 그리고 뷰 평면에 직각으로 뷰 깊이를 정의합니다.
인접 부재의 뷰 확장	인접 부재를 표시하기 위해 뷰를 확장할 값을 입력합니다. 자세한 내용은 도면에 인접 부재 표시를 참조하십시오.
투영 뷰	기둥 및 보와 같은 하중 지지 구조를 하부 바닥에 표시합니다. 이 옵션을 선택하면 구조가 연속선으로 표시되고, 이 옵션을 선택하지 않으면 구조가 파선으로 표시 됩니다.
X 또는 Y축 기준 회전	3D 뷰의 뷰 각도를 수정합니다. Y 및 X 방향 각도 값을 입력합니다. 도면 뷰에서 회전은 로컬 축을 중심으로 합니다. 양쪽의 값 0.0은 정면 뷰와 같습니다.
배치	도면 뷰를 고정 또는 자유 배치로 설정합니다. 고정: 업데이트 중에 동일한 위치에서 뷰를 유지합니다. 자유: 업데이트 중에 뷰에 대해 Tekla Structures가 적합한 위치를 찾도록 허용합니다. 자세한 내용은 '도면 뷰의 자동 자유 또는 고정 배치 정의'를 참조하십시오.
부재 표시
부재 컷	부재가 매우 길고 상세를 포함하지 않는 경우에는 단축시킬 수 있습니다. 예는 단축을 활성화합니다. 또한 x 방향으로만 또는 y 방향으로만 절단하도록 선택할 수도 있습니다. 자세한 내용은 '도면 뷰에서 부재 단축'을 참조하십시오.
기울어진 부재 컷	선택 시 Tekla Structures가 기울어진 부재를 절단합니다.
최소 컷 부재 길이	부재를 단축하기 위해 요구되는 부재의 최소 길이를 정의합니다. 부재의 길이는 입력한 값의 두 배 이상이어야 합니다.
컷 부재 사이 간격	부재 컷 사이의 거리를 정의합니다.
부재 펼침	이 설정은 단품도면에만 표시됩니다. 예를 선택하면 도면에 굽힘 선을 표시하고 치수를 생성합니다. 자세한 내용은 도면에서 폴리보 펼침를 참조하십시오.
변형되지 않은 부재	이 옵션을 선택하면 변형된 부재의 변형을 해제하고 변형된 부재의 발전된(변형되지 않은) 형상을 도면에 표시합니다. 자세한 내용은 '도면에서 변형 부재 변형 해제'를 참조하십시오.
오프닝/리세스 기호 표시	선택 시 Tekla Structures가 개구부 및 리세스에 기호를 표시합니다. 자세한 내용은 '도면에서 부재 개구부 또는 리세스 표시'를 참조하십시오.
기준점 및 치수
위치 기준	모델 원점, 프로젝트 기준점 또는 모든 기준점 정의 좌표계를 선택합니다. 위치 기준은 프로젝트 기준점을 기본값으로 사용합니다. 기준점 데이터를 사용하여 뷰에 대해 좌표계를 설정할 수 있습니다. 기준 오프셋 대신 이 기준점을 사용할 수 있습니다. 기준점을 설정하면 마크의 레벨 속성과 템플릿 속성이 특정 기준점 정의 좌표계에 값을 제공합니다. 프로젝트 기준점 Z 또는 입면 값을 변경하면 도면을 열 때 이에 따라 레벨 값이 바뀌게 됩니다. 이 설정은 `_BASEPOINT`로 끝나는 레벨 마크와 속성에 영향을 미칩니다.
입면 기준점	입면의 기준점을 정의합니다. 지정됨은 사용자가 입력한 값을 사용합니다. 뷰 평면은 뷰 평면을 기준으로 기준점을 측정합니다.
치수 생성	선택한 뷰에 대해서만 치수를 별도로 생성합니다. 이 옵션을 사용하면 기존 도면 복제 및 기존 도면 치수 재생성 시 치수 생성에 영향을 미칩니다. 옵션은 다음과 같습니다. 자동으로 생성 금지 복제 자세한 내용은 선택한 뷰의 치수만 복제를 참조하십시오.
뷰 레이블

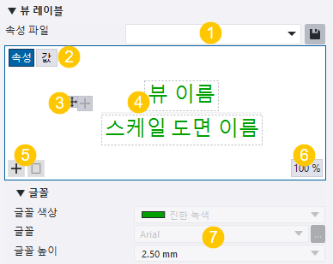

뷰 레이블 편집기	(1) 속성 파일을 사용하여 뷰 레이블 내용을 불러오고 저장할 수 있습니다. 설정을 활성화하려면 편집기에서 레이블 컨테이너를 클릭합니다. (2) 속성 또는 값 버튼을 클릭하여 편집기에서 속성 이름이나 속성 값을 표시합니다. 이 버튼은 도면에서 기존 뷰를 선택한 경우에만 사용할 수 있습니다. (3) 새 컨테이너 버튼을 사용하여 추가된 비어 있는 새 레이블 컨테이너입니다. 새 요소 버튼을 사용하여 컨테이너에 요소를 추가합니다. 핸들을 사용하여 컨테이너를 다른 위치로 드래그합니다. (4) 뷰 레이블 선 주위의 레이블 컨테이너. 레이블 컨테이너를 클릭하여 선택합니다. 새 요소 버튼을 사용하여 새 요소를 추가합니다. 오른쪽 상단 모서리에 있는 빨간색 삭제 버튼을 사용하여 내용을 제거합니다. 레이블 컨테이너 번호를 확인하려면 레이블 컨테이너 핸들을 가리킵니다. (5) 새 요소 버튼을 사용하여 요소 목록을 열고 추가할 요소를 선택합니다. 빈 레이블 컨테이너를 클릭하면 요소 목록이 자동으로 열립니다. 요소를 검색할 수도 있습니다. 뷰 레이블은 사용자 정의 속성, 템플릿 속성 또는 사용자 지정 속성을 허용하지 않습니다. 새 컨테이너 버튼을 사용하여 새 컨테이너를 추가합니다. 최대 5개의 컨테이너를 추가할 수 있습니다. 요소와 컨테이너를 새 위치로 드래그할 수 있습니다. (6) % 버튼은 현재 확대/축소 수준을 표시합니다. 마우스 가운데 버튼을 사용하여 확대하거나 축소할 수 있습니다. % 버튼을 클릭하여 최적으로 확대/축소합니다. (7) 레이블 속성
글꼴
글꼴 색상, 글꼴, 글꼴 높이	레이블에 사용되는 글꼴 색상, 유형 및 높이를 정의합니다. ...을 클릭하면 더 다양한 글꼴을 선택할 수 있습니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
프레임
프레임, 프레임 색상	하나 이상의 요소나 레이블 컨테이너의 프레임 유형 및 색상을 정의합니다. 이러한 속성은 요소 또는 레이블 컨테이너를 선택할 때 사용할 수 있습니다. 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. 요소 목록에서 프레임을 추가할 수도 있습니다.
텍스트 배치
정렬	다음과 같이 레이블 마크 정렬을 정의합니다. 왼쪽, 중심 또는 오른쪽. 이 설정은 레이블 편집기에서 레이블 마크를 선택한 경우에 활성화됩니다.
텍스트 위치	레이블에서 텍스트 위치를 정의합니다. 이 설정은 레이블 편집기에서 레이블 마크를 선택한 경우에 활성화됩니다.
텍스트에 대한 X 오프셋, 텍스트에 대한 Y 오프셋	X 또는 Y 방향으로 텍스트 오프셋을 정의합니다. 이 설정은 레이블 편집기에서 레이블 마크를 선택한 경우에 활성화됩니다.
기호 및 선
기호, 색상 크기, 선 길이	뷰 레이블에 사용할 기호와 기호의 색상 및 크기, 레이블 선 길이를 정의합니다. 기호 옵션은 다음과 같습니다. 없음 빈 원 교차된 원 사용자 지정 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. 사용자 지정 기호 사용에 대한 자세한 정보는 지원 문서 '뷰 레이블에 사용자 지정 기호를 추가하는 방법'을 참조하십시오.
레이블 배치
수직 위치	다음과 같이 뷰 레이블의 수직 위치를 정의합니다. 상단은 뷰 위쪽에 뷰 레이블을 배치합니다. 하단은 뷰 하단에 뷰 레이블을 배치합니다.
수평 위치	다음과 같이 뷰 레이블의 수평 위치를 정의합니다. 프레임에 왼쪽 맞춤 프레임에 가운데 맞춤 프레임에 오른쪽 정렬 영역상자에 왼쪽 맞춤 영역상자에 가운데 맞춤 영역상자에 오른쪽 맞춤
방향 마크
마크 유형, 높이	뷰 방향 마크를 표시합니다. 단면 뷰와 엔드 뷰에 대해서만 뷰 방향 마크를 정의할 수 있습니다. 옵션은 없음, 기호, 레이블 및 기호 및 레이블입니다. 레이블은 뷰 레이블을 의미합니다. 마크의 높이를 정의할 수도 있습니다. 0을 사용하려고 하면 오류 메시지가 나타납니다.
자세히
뷰	뷰 설정은 더 많은 설정이 있는 뷰 속성 대화 상자를 엽니다.
객체 그룹	객체 그룹 설정은 사용자가 객체 그룹의 상세 객체 레벨 설정을 정의할 수 있는 뷰에 대한 객체 레벨 설정 대화 상자를 엽니다.
객체 그룹 설정	정의된 객체 그룹 설정을 활성화합니다.

뷰 속성 대화 상자의 뷰 속성

속성 창이 아닌 뷰 속성 대화 상자에만 표시되는 뷰 속성이 몇 가지 있습니다. 이러한 속성은 예를 들어 도면을 생성하기 전에 뷰 및 뷰 속성을 설정하거나 도면에서 모든 뷰의 일부 뷰 속성을 변경하고 싶을 때 사용할 수 있습니다.

경우에 따라 뷰 속성 대화 상자를 여는 방법:

도면 속성 창 도면 뷰 속성에서 자세히 섹션으로 이동하여 뷰 설정를 클릭합니다.
열린 도면에서 뷰 프레임을 두 번 클릭합니다. 그러면 현재 뷰에 대한 뷰 속성이 표시됩니다.
도면 리본의 도면 탭에서 속성 > 뷰를 클릭합니다.
도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다. 그런 다음 목록에서 뷰 생성 및 도면 뷰를 선택하고 오른쪽에서 뷰 속성을 클릭합니다.
기본도면의 경우 도면 및 레포트 탭에서 도면 속성을 클릭하고 기본도면을 선택합니다. 그런 다음 뷰... 버튼을 클릭합니다.

모든 뷰 속성 대화 상자의 설정 전체가 아래에 설명되어 있습니다.


설정	설명
옵션 트리의 뷰 생성	단품도면, 조립도면 및 콘크리트 부재도면의 옵션 트리에서 뷰 생성을 선택한 경우 생성할 도면 뷰를 정의할 수 있습니다. 여기에서 뷰 속성 버튼을 클릭하여 이동하고 각 뷰의 뷰 속성을 별도로 수정할 수 있습니다.
뷰 탭
뷰 유형 및 켜기/끄기 열	생성하려는 메인 뷰, 단면 뷰, 엔드 뷰 및 3D 뷰를 정의합니다. 행 삭제 및 행 추가 버튼을 사용하여 뷰를 목록에서 삭제하거나 목록에 추가합니다. 뷰 유형에서 생성할 뷰의 유형을 선택합니다. 끄기를 선택하면 Tekla Structures가 뷰를 생성하지 않지만, 사용 가능한 뷰에서 부재 치수를 생성합니다. 4개의 메인 뷰를 모두 끄기로 설정해도 Tekla Structures가 하나의 정면 뷰를 생성합니다. 켜기를 선택하면 치수를 표시하는 데 필요하지 않더라도 Tekla Structures가 항상 뷰를 생성합니다. 단면 뷰의 경우 Tekla Structures가 메인 부재의 중간을 보여주는 추가 단면 뷰를 하나 생성합니다. 엔드 뷰의 경우 Tekla Structures가 메인 부재의 한쪽 끝에서 엔드 뷰를 생성합니다. 자동을 선택하면 Tekla Structures가 치수를 표시하는 데 필요한 뷰를 만듭니다. 단면 뷰의 경우, Tekla Structures가 모든 치수를 표시하는 데 필요한 개수의 뷰를 만듭니다. 엔드 뷰의 경우 메인 부재의 다른 쪽 끝에 치수가 있으면 Tekla Structures가 다른 엔드 뷰도 생성합니다. 자세한 내용은 '생성할 뷰 정의'를 참조하십시오.
뷰 레이블 열	뷰 이름을 설정합니다. 뷰 레이블에 뷰 이름을 자동으로 표시하려면 여기에서 정의해야 합니다.
뷰 속성 열	선택한 뷰의 현재 뷰 속성을 표시합니다. 목록에서 다른 뷰 속성 파일을 선택하거나 뷰 속성을 클릭하여 뷰 속성을 확인 및 수정할 수 있습니다. 생성 방법대로 켜기/끄기 열에서 자동을 선택하면 여기에서 다른 속성 파일을 정의한 경우에도 Tekla Structures가 표준 속성을 사용합니다.
모든 뷰에 대한 공통 설정	모든 뷰에 대해 공통 설정을 정의합니다. 볼트 크기 무시는 도면에서 표준 크기의 볼트를 필터링합니다. 즉, Tekla Structures가 정의된 볼트 크기의 볼트 마크를 도면에 표시하지 않습니다. 이 설정은 단품도면 및 조립도면에서 사용할 수 있습니다. 용접 크기 제한은 정의된 용접 크기 및 더 작은 크기의 용접 및 용접 마크를 필터링합니다. 이 설정은 단품도면 및 조립도면에서 사용할 수 있습니다. 용접 마크 표시는 조립도면에서 모델 용접 마크의 가시성을 제어합니다. 옵션은 다음과 같습니다. 하나의 뷰에서: Tekla Structures에서 모델 용접 마크를 표시하기 위해 가장 적합한 뷰를 자동으로 찾습니다. 모든 용접 마크는 하나의 뷰에서만 도면에 표시됩니다. 모든 뷰에서: Tekla Structures에서 용접이 있는 부재를 포함하는 모든 도면 뷰에 모델 용접 마크를 추가합니다.
도면 재생성	예는 도면을 재생성합니다.
속성 탭
좌표계	도면 뷰의 좌표계를 설정합니다. 옵션은 다음과 같습니다. 로컬, 모델, 지향, 수평 브레이스, 수직 브레이스 및 고정. 자세한 내용은 '좌표계 변경'을 참조하십시오.
좌표계 회전 X 주위, Y 주위, Z 주위	입력된 값을 사용하여 부재의 X, Y 또는 Z축을 중심으로 뷰를 회전합니다. 자세한 내용은 '도면 뷰에서 부재 회전'을 참조하십시오.
펼쳐짐	이 설정은 단품도면에만 표시됩니다. 예는 도면에서 굽힘 선을 표시하고 치수를 생성합니다. 자세한 정보는 '도면에서 폴리보 펼침'을 참조하십시오.
변형 안 됨	예는 변형된 부재의 변형을 없애고 도면에서 변형된 부재의 전개된(미변형된) 모양을 보여줍니다. 자세한 내용은 '도면에서 변형 부재 변형 해제'를 참조하십시오.
뷰 속성 대화 상자의 속성 1 및 속성 2 탭, 일반 - 속성 보기 대화 상자의 속성 및 단축 탭:
스케일	뷰 스케일을 설정합니다.
투영 뷰	기둥 및 보와 같은 하중 지지 구조물을 하부 바닥에 표시합니다. 예는 구조를 연속선으로 표시하고, 아니요는 점선으로 표시합니다.
주위 회전 (3D 뷰에서)	3D 뷰의 뷰 각도를 수정합니다. Y 및 X 방향 각도 값을 입력합니다. 도면 뷰에서 회전은 로컬 축을 중심으로 합니다. 양쪽의 값 0.0은 정면 뷰와 같습니다.
크기	부재 기준으로 맞춤: Tekla Structures는 불필요한 공간을 남기지 않고 도면 뷰 프레임에 뷰 내용을 맞춥니다. 거리 정의: 아래쪽 깊이 및 위쪽 깊이는 뷰의 X 및 Y 축을 따라 뷰 크기를 정의합니다. X 최소/X 최대 및 Y 최소/Y 최대는 뷰 평면을 기준으로, 그리고 뷰 평면에 직각으로 뷰 깊이를 정의합니다.
인접 부재의 뷰 확장	인접 부재를 표시하기 위해 뷰를 확장할 값을 입력합니다. 자세한 내용은 '도면에 인접 부재 표시'를 참조하십시오.
배치	도면 뷰를 고정 또는 자유 배치로 설정합니다. 고정: 업데이트 중에 동일한 위치에서 뷰를 유지합니다. 자유: 업데이트 중에 뷰에 대해 Tekla Structures가 적합한 위치를 찾도록 허용합니다. 자세한 내용은 '도면 뷰의 자동 자유 또는 고정 배치 정의'를 참조하십시오.
객체 레벨 설정 사용	예로 설정하면 선택한 객체 그룹에 대해 정의한 상세 객체 레벨 설정을 적용합니다.
펼쳐짐	예는 도면에서 굽힘 선을 표시하고 치수를 생성합니다. 이 설정은 단품도면에만 표시됩니다. 자세한 정보는 '도면에서 폴리보 펼침'을 참조하십시오.
변형 안 됨	예는 변형된 부재의 변형을 없애고 도면 뷰에서 변형된 부재의 전개된(미변형된) 모양을 보여줍니다. 자세한 내용은 '도면에서 변형 부재 변형 해제'를 참조하십시오.
단축	부재가 매우 길고 상세를 포함하지 않는 경우에는 다음을 단축시킬 수 있습니다. 부재 컷: 예는 단축을 활성화합니다. 또한 x 방향으로만 또는 y 방향으로만 절단하도록 선택할 수도 있습니다. 기울어진 부재 컷: 예는 기울어진 부재를 절단합니다. 기울어진 부재 컷을 아니요로 설정하면 메인 부재 기준으로 5.7도 미만으로 기울어진 보조 부재를 절단합니다. 최소 컷 부재 길이는 부재를 단축하기 위해 요구되는 부재의 최소 길이를 정의합니다. 부재의 길이는 입력한 값의 두 배 이상이어야 합니다. 컷 부재 사이 간격은 용지의 부재 컷 사이의 거리를 정의합니다. 자세한 내용은 '부재 단축 또는 연장'을 참조하십시오.
오프닝/리세스 기호 표시	예는 개구부 및 리세스에 기호를 표시합니다. 자세한 내용은 '도면에서 부재 개구부 및 리세스 표시'를 참조하십시오.
위치 기준	모델 원점, 프로젝트 기준점 또는 모든 기준점 정의 좌표계를 선택합니다. 위치 기준은 프로젝트 기준점을 기본값으로 사용합니다. 기준점 데이터를 사용하여 뷰에 대해 좌표계를 설정할 수 있습니다. 기준 오프셋 대신 이 기준점을 사용할 수 있습니다. 기준점을 설정하면 마크의 레벨 속성과 템플릿 속성이 특정 기준점 정의 좌표계에 값을 제공합니다. 프로젝트 기준점 Z 또는 입면 값을 변경하면 도면을 열 때 이에 따라 레벨 값이 바뀌게 됩니다. 이 설정은 `BASEPOINT`로 끝나는 레벨 마크와 속성에 영향을 미칩니다.
입면 기준점	입면의 기준점을 정의합니다. 지정됨은 사용자가 기준 레벨에 입력한 값을 사용합니다. 예를 들어, 입면이 5,000mm일 때 기준점을 200으로 설정하면 입면이 4,800mm로 변경됩니다. 뷰 평면은 뷰 평면을 기준으로 기준점을 측정합니다.
도면에 타설 표시	이 설정은 기본도면의 뷰 속성에서만 사용할 수 있습니다. 예는 도면에 타설을 표시합니다. 도면에서 타설을 활성화하려면 '도면에 타설 객체, 타설 마크 및 타설 경계선 표시'를 참조하십시오.
뷰의 치수 생성 방법	선택한 뷰에 대해서만 치수를 별도로 복제합니다. 이 옵션을 사용하면 기존 도면 복제 및 기존 도면 치수 재생성 시 치수 생성에 영향을 미칩니다. 옵션은 다음과 같습니다. 자동으로 생성 금지 복제 자세한 내용은 선택한 뷰의 치수만 복제를 참조하십시오.
레이블 탭:
텍스트	뷰 레이블 텍스트를 정의합니다. 필드 A1-A5에 텍스트를 입력하거나 ... 버튼을 클릭하고 레이블 마크 요소 및 모양을 선택합니다. 뷰 레이블에 대한 자세한 정보는 '뷰 레이블 및 뷰 레이블 마크 정의'를 참조하십시오.
기호	뷰 레이블에 사용할 기호, 기호의 색상 및 크기, 레이블 선 길이를 정의합니다. 기호 옵션은 다음과 같습니다. 없음 빈 원 교차된 원 사용자 지정 표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다. 사용자 지정 기호 사용에 대한 자세한 정보는 지원 문서 '뷰 레이블에 사용자 지정 기호를 추가하는 방법'을 참조하십시오.
레이블 위치	뷰 레이블의 수직 및 수평 위치를 정의합니다. 수직: 상단은 뷰 위쪽에 뷰 레이블을 배치합니다. 하단은 뷰 하단에 뷰 레이블을 배치합니다. 수평: 뷰 프레임에 왼쪽 맞춤 뷰 프레임에 가운데 맞춤 뷰 프레임에 오른쪽 맞춤 뷰 영역상자에 왼쪽 맞춤 뷰 영역상자에 가운데 맞춤 뷰 영역상자에 오른쪽 맞춤
뷰 방향 마크	뷰 방향 마크를 표시합니다. 단면 뷰와 엔드 뷰에 대해서만 뷰 방향 마크를 정의할 수 있습니다. 마크 표시 목록에서 옵션을 선택합니다. 옵션은 없음, 기호만, 레이블만 및 기호 및 레이블입니다. 레이블은 뷰 레이블을 의미합니다. 마크의 높이를 정의할 수도 있습니다. 0을 사용하려고 하면 오류 메시지가 나타납니다. 다음 예에서는 뷰 레이블과 함께 뷰 방향 마크를 보여줍니다.
뷰 속성 옵션 트리의 다른 옵션:
치수 생성	각 뷰마다 뷰 레벨 치수 설정을 별도로 정의합니다. 치수 생성 설정에 대한 자세한 정보는 '치수 생성 규칙 속성' 및 자동 뷰 레벨 치수 추가'를 참조하십시오.
필터	도면 뷰 필터를 정의합니다. 자세한 내용은 '필터 생성'을 참조하십시오.
인접 부재 필터	인접 부재에 대해 도면 뷰 필터를 정의합니다. 자세한 내용은 '필터 생성'을 참조하십시오.
보호	보호 영역을 정의하여 텍스트, 마크 또는 치수가 표시되지 않도록 합니다. 자세한 내용은 '도면의 영역 보호'를 참조하십시오.
마크	뷰 레벨 마크 속성을 정의합니다. 자세한 내용은 '마크 속성'을 참조하십시오.
객체	다음 객체에 대해 뷰 레벨 속성을 정의합니다. 부재 및 인접 부재 볼트 표면처리 용접부 철근 및 인접 철근 참조 객체 그리드 타설 객체 및 타설 경계선
앵커 볼트 평면 탭(일반 - 속성 보기)
앵커 볼트 평면 표시	예는 기본도면을 앵커 볼트 설계도로 표시합니다. 자세한 내용은 '저장된 설정을 사용하여 앵커 볼트 설계도 생성'을 참조하십시오.
확대된 부재 뷰 스케일	확대된 부재 뷰에 사용되는 스케일을 정의합니다.
상세 뷰 생성	예는 별도의 상세 뷰를 생성합니다. 아니요를 선택하면 Tekla Structures가 확대 뷰로 앵커 볼트의 치수를 표시합니다. Tekla Structures는 비슷한 상세 뷰를 그룹화하여 비슷한 상세가 한 번만 그려지도록 합니다.
상세 뷰 스케일	앵커 볼트 설계도 상세 뷰에 사용되는 스케일을 정의합니다.
