여러 다른 치수 생성 유형을 사용하는 다양한 시나리오
치수를 생성하려는 대상과 방법에 따라 다양한 치수 생성 규칙 집합을 만들어 필요한 결과를 얻을 수 있습니다. 아래 시나리오 예를 살펴보십시오.
뷰 레벨 치수 생성만 사용
이 시나리오에서는 프리캐스트 객체에 적합한 치수 유형만 사용됩니다.

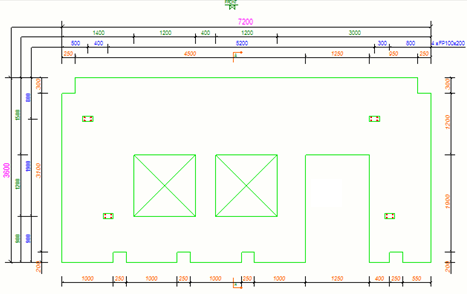

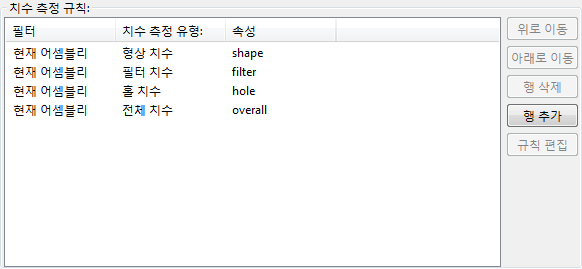

각 규칙은 콘크리트 부재 또는 어셈블리의 선택된 측면에서 치수선 하나를 생성합니다. 아래 이미지에서는 4개의 규칙이 정의되고 4개의 치수선이 생성되었습니다. 첫 번째 규칙(형상 치수)만 모든 측면에서 치수를 생성하도록 구성되어 있습니다. 다른 규칙은 하나 또는 두 측면에서만 치수를 생성하도록 구성되어 있습니다. 규칙은 상단에서 하단으로 목록에 나열된 순서대로 실행됩니다. 첫 번째 규칙이 치수가 측정되는 부재에 가장 가까이 위치합니다.
뷰 레벨 치수 생성 및 통합 치수 사용

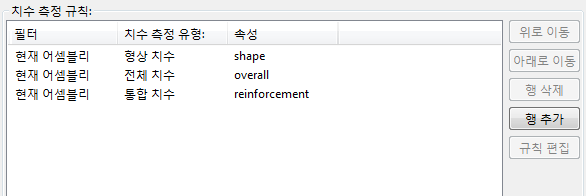

뷰 레벨 및 통합 치수 생성 방법이 모두 사용됩니다.

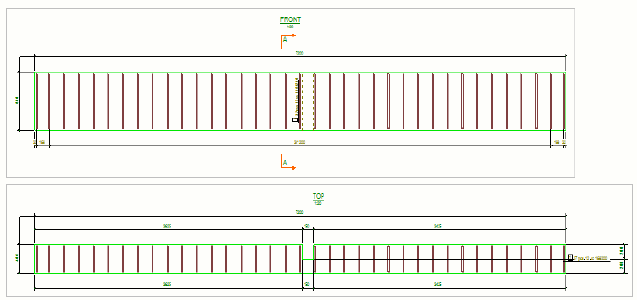

이 예에서는 상단 뷰와 정면 뷰 모두에서 통합, 전체 및 형상 치수가 생성됩니다.
통합 치수 생성만 사용
이 시나리오에서는 철근 치수를 생성하는 데 통합 치수 생성이 사용됩니다.
치수 생성 유형으로 통합 치수를 선택하고 뷰 치수 생성 규칙 대화 상자에서 규칙 편집을 클릭하면 치수 생성 속성 대화 상자가 표시됩니다. 철근 치수 탭으로 이동하여 원하는 속성을 정의합니다. 일반 탭에는 치수 속성을 제어하기 위한 몇 가지 옵션이 있으며, 다양한 치수 유형에 대해 객체 레벨 치수 속성을 불러올 수 있습니다. 저장 또는 다른 이름으로 저장으로 변경 내용을 저장하여 나중에 사용할 속성 파일을 저장합니다.
닫기를 클릭하여 뷰 치수 생성 규칙 대화 상자로 돌아가면 통합 치수 생성 규칙에 새로운 통합 치수 생성 속성을 첨부할 수 있습니다.
