도면 레이아웃 내 테이블

테이블은 모델 객체에 대한 정보를 담고 있는 도면에 Tekla Structures 추가된 템플릿 편집기 템플릿입니다. 템플릿 편집기에서는 테이블을 그래픽 템플릿이라고 합니다.

테이블이라는 용어는 다음과 같은 도면 레이아웃의 다양한 요소를 말합니다.

템플릿 편집기에서 생성된 테이블(예: 수정 테이블)(.tpl)
템플릿 편집기에서 생성된 제목 블록(.tpl)
템플릿 편집기에서 생성된 목록(예: 부재 및 볼트 목록)(.tpl)
템플릿 편집기에서 생성된 일반 참고 사항(.tpl)

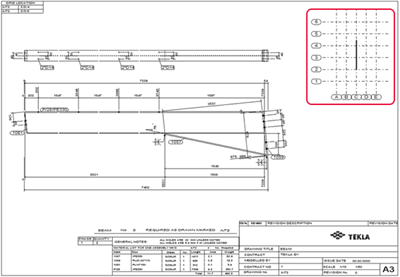

키 플랜: 키 플랜은 모델에서 어셈블리, 콘크리트 부재 또는 부재의 위치를 표시하는 도면의 작은 맵입니다. 키 플랜을 생성하려면 올바른 스케일 및 크기의 뷰가 하나만 포함된 도면을 사용해야 합니다. 키 플랜에는 일반적으로 모델 그리드와 도면에 표시된 어셈블리, 콘크리트 부재 또는 부재가 포함됩니다. Tekla Structures는 올바른 객체를 키 플랜에 자동으로 포함합니다. Tekla Structures는 원본 도면의 뷰만 사용하며, 원본 도면의 뷰 위치, 도면 크기 및 템플릿은 키 플랜과 관련이 없습니다.
DWG/DXF 파일: 예를 들어 특정 도면 유형에서 표시하고 싶은 일부 상세 사항이 DWG 또는 DXF에 있어 해당 파일을 도면 레이아웃에서 추가할 수 있습니다.

모델을 변경하면 Tekla Structures이(가) 영향을 받는 도면의 내용과 템플릿 편집기에서 생성한 테이블들을 업데이트합니다. 테이블의 내용은 실행 시 Tekla Structures에 의해 채워집니다.

사용 가능한 그래픽 템플릿은 다음 폴더에서 다음 순서로 읽히고, 레이아웃 편집기 측면 창의 사용 가능한 테이블 목록에 표시됩니다.
