테이블 집합

테이블 집합은 특정 유형과 크기의 도면에 포함된 테이블 또는 템플릿의 그룹입니다.

여기서는 도면 레이아웃을 테이블로 추가할 수 있는 모든 요소를 참조합니다. 도면 레이아웃의 테이블 조합을 테이블 집합이라고 합니다. 테이블 집합은 다음을 정의합니다.

도면에 포함되는 테이블
도면에서 테이블이 있는 위치
Tekla Structures이(가) 도면 프레임 및 뷰와 도면 뷰 사이에 남기는 공백

테이블 집합은 포함할 도면 뷰의 수나 위치가 아니라 도면의 배경을 정의합니다.

도면 크기가 다른 동일한 테이블 집합을 사용하거나 각 도면 크기에 자체적인 테이블 집합을 부여할 수 있습니다. 예를 들어 도면에서 뷰 수가 변경되고 Tekla Structures이(가) 새 도면 크기를 선택할 경우 Tekla Structures은(는) 다른 테이블 집합을 자동으로 선택할 수도 있습니다.

아래 예제에서는 테이블 집합과 도면 뷰 간의 관계를 보여 줍니다. 도면 뷰는 파란색이고 테이블 집합의 요소는 녹색입니다.

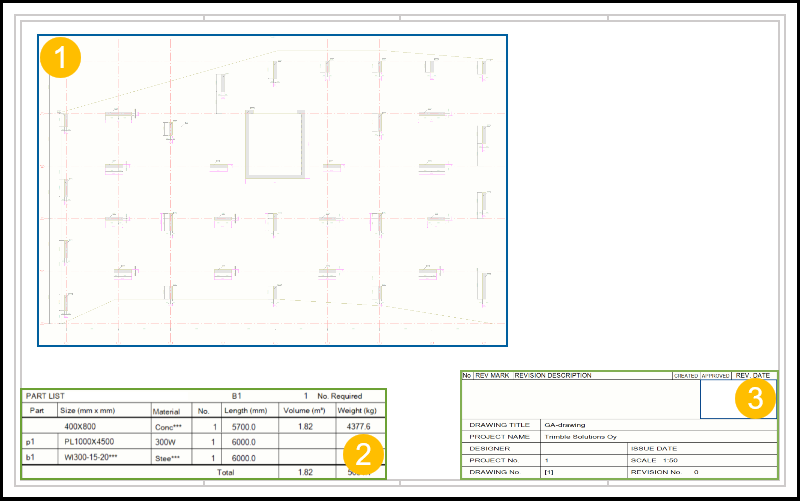

다음은 기본도면 레이아웃의 예입니다.

기본도면 뷰
어셈블리 또는 콘크리트 부재 레벨의 부재 목록
리비전 테이블 및 제목 블록

다음은 조립도면 레이아웃의 예입니다.

도면 프레임과 가장 바깥쪽 뷰 사이의 여백
뷰 사이의 간격
상단 뷰
정면 뷰
단면도 A-A 및 B-B
도면 프레임
키 플랜
재질 목록
리비전 테이블
도면 제목 블록
접힘 표시
