도면에 나선형 보 표시

나선형 보를 접힌 상태나 펼친 상태로 도면에 표시할 수 있습니다. 펼쳐진 뷰에서는 나선형 보가 직선으로 펼쳐집니다.

콘크리트 및 철골 나선형 보 생성에 대한 자세한 내용은 콘크리트 나선형 보 생성 및 철골 나선형 보 생성을 참조하십시오.

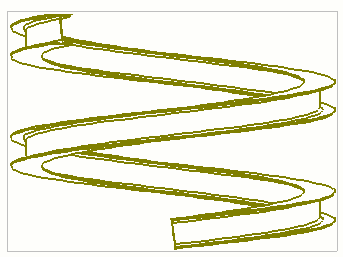

아래의 예에서는 속성 2 탭의 뷰 속성에서 펼쳐짐 옵션이 예로 설정되어 있습니다. 뷰에서는 부재가 절단된다는 점에 유의하십시오.

다음 예에서는 펼쳐짐 옵션이 아니요로 설정되어 있습니다.

나선형 보의 치수 설정

나선형 보에 직선 치수, 각도 치수 및 반경 치수를 추가할 수 있습니다.

다음에서는 정의된 뷰에서의 치수 자동 생성을 설명합니다.

치수 속성에 대한 자세한 정보는 치수 속성을 참조하십시오.

도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
왼쪽 옵션 트리에서 뷰 생성을 클릭하여 변경할 뷰와 속성을 선택한 후 뷰 속성을 클릭합니다.
옵션 트리에서 치수 생성을 클릭합니다.
새 행을 추가하고 치수 생성 유형으로 나선형 보 치수를 선택하고 원하는 치수 생성 규칙 속성을 선택한 후 규칙 편집을 클릭합니다.
치수 생성 규칙 속성 대화 상자에서 직선 치수, 각도 치수, 및 각도 및 반경 치수에 사용할 사전 정의된 치수 속성을 선택합니다.

사용 가능한 속성 중 필요에 맞는 속성이 없는 경우, 도면을 열고, 속성 창을 연 다음, 객체 목록을 통해 직선 치수, 각도 치수, 반경 치수를 열고, 이러한 치수 유형의 새 설정을 편집하고 저장합니다. 저장된 설정은 세 가지 치수 유형의 나선형 보 치수 생성 규칙 속성 대화 상자에서 선택할 수 있습니다.
고유한 이름을 입력하고 다른 이름으로 저장을 클릭하여 치수 규칙 속성을 저장합니다.
저장을 클릭하여 뷰 속성을 저장하고 닫기를 클릭하여 도면 속성 대화 상자로 돌아옵니다.
저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.

나선형 보의 회전을 부재 마크에 표시할 수 있습니다. 회전 각도는 모델의 나선형 보 속성에 정의되어 있습니다.

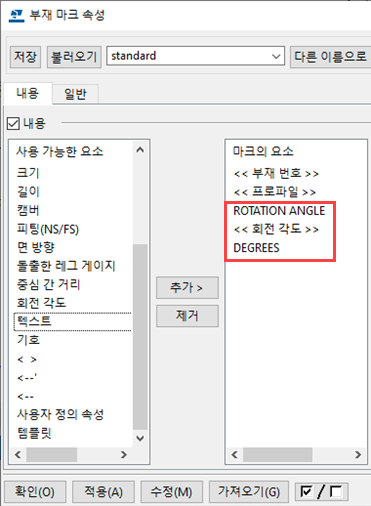

부재 마크 속성 및 요소에 대한 자세한 정보는 마크 속성 및 마크 요소 를 참조하십시오.

다음 방법 중 하나를 사용하여 다른 부재와 동일한 방식으로 나선형 보에 부재 마크를 추가할 수 있습니다.
- 열려 있는 도면에서 나선형 보를 선택하고 마우스 오른쪽 버튼을 클릭하고 마크 추가를 선택한 다음 적용된 마크 속성 사용을 선택하여 현재 마크 속성을 사용하거나 뷰 속성 사용을 선택하여 뷰 레벨 마크 속성을 사용합니다.
- 열려 있는 도면에서 나선형 보를 선택하고 주석 탭에서 부재 마크를 클릭하고 선택한 부재에 대해를 선택합니다.
- 도면을 생성하기 전에 도면 속성에서 자동 마크를 정의할 수도 있습니다.

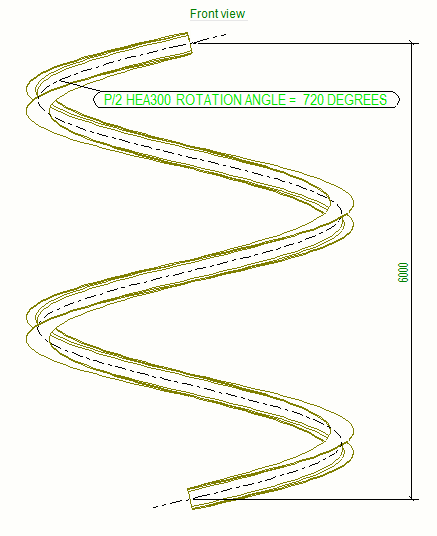

아래의 예는 직선 치수, 그리고 회전 각도 정보가 포함된 부재 마크를 보여줍니다.

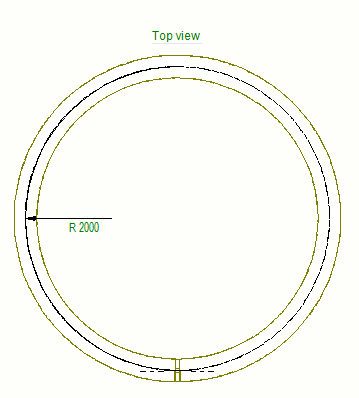

다음 예는 나선형 보의 반경 치수를 보여줍니다.
