자동 철근 및 철근 메쉬 속성 정의
철근 및 메쉬에 표시되는 내용과 콘크리트 부재 및 기본도면에 표시되는 방식을 정의할 수 있습니다. 인접 철근에도 이 작업을 수행할 수 있습니다.
팁:
- 도면에서 멀리 가리키는 철근 표시는 변경할 수 있습니다. 기본 환경에서 폴더 ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols에 있는 기호 파일 bent.sym을 편집하여 굽은 철근 기호(교차, 원, 채워진 원)를 사용자 지정할 수 있습니다. 또는 같은 폴더에 새 기호 파일을 생성할 수 있으며(예: my_new_symbols.sym) 파일에 다음 문자열을 입력하여 rebar_config.inp에서 사용할 수 있습니다.
BentSymbolFile=my_new_symbols.sym - 철근을 숨기면서 임베디드를 표시하려면 XS_HIDDEN_LINES_UNHIDE_EMBEDDED 고급 옵션을 사용합니다.
예제: 철근 표시
다음은 철근 또는 인접 철근 속성의 바 내용 탭에서 선택한 다양한 표시 옵션으로 철근이 어떻게 보이는지 보여주는 예입니다.
| 설정 | 예 |
|---|---|
|
단선 |
|
|
끝이 채워진 단선 |
|
|
이중선 |
|
|
끝이 채워진 이중선 |
|
|
채워진 선 |
|
|
스틱 |
|
|
윤곽 |
|
예제: 도면에서 철근 선 숨기기
콘크리트 부재도면에서 철근 선을 다른 철근 뒤와 부재 뒤에 숨길 수 있습니다. 다음은 철근 또는 인접 철근 속성의 바 내용 탭에서 선택한 다양한 설정으로 철근이 어떻게 보이는지 보여주는 예입니다.
| 설정 | 예 |
|---|---|
|

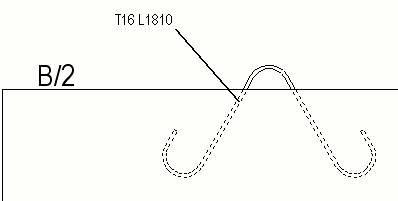

부재 뒤 점선 표현가 선택됩니다. 철근 선이 다른 부재 뒤에 숨겨집니다. 이미지에서 숨겨진 철근 선과 표시된 파선. |
|
|
다른 철근 뒤 점선 표현가 선택됩니다. 철근 선이 다른 철근 선 뒤에 숨겨집니다. 이미지에서 숨겨진 철근 선과 표시된 파선. |
|
예제: 철근 어셈블리 표시
다음은 철근 또는 인접 철근 속성의 철근 어셈블리 탭에서 선택한 다양한 설정으로 철근 어셈블리가 어떻게 보이는지 보여주는 예입니다.

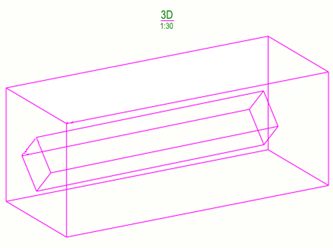

| 윤곽가 선택됩니다. 철근 어셈블리의 모든 하위 어셈블리가 윤곽 상자로 표시됩니다. |  |

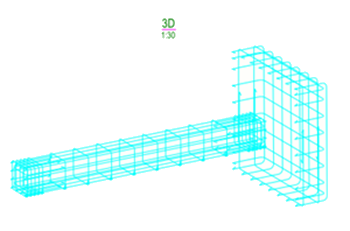

| 개별 철근 객체로가 선택됩니다. 철근 어셈블리 및 하위 어셈블리의 모든 철근 객체가 표시됩니다. |  |
|

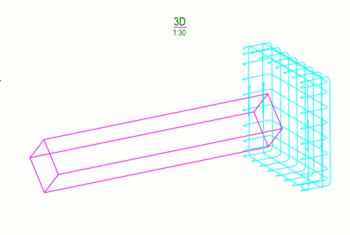

서브 어셈블리를 윤곽으로, 최상위 레벨을 개별 철근 객체로가 선택됩니다. 모든 하위 어셈블리가 윤곽 상자로 표시되고, 철근 어셈블리의 최상위 레벨은 개별 철근 객체로 표시됩니다. |
 |
