철근 지오메트리

다음 옵션 중에서 하나를 선택합니다.

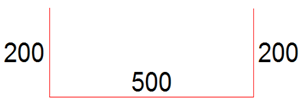

이것은 굽힘 형상 모퉁이의 굽힘 반경 없이 굽힙 반경을 도식적으로 표현한 것입니다.

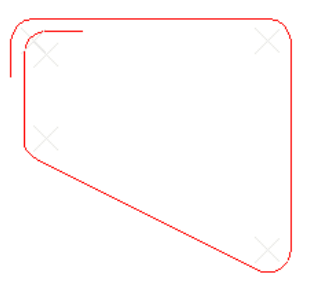

이 옵션에서는 굽힘 형상이 굽힘 반경과 함께 표시됩니다.

동일한 선을 패턴으로 사용

• 예: 색상과 선 유형이 도면 속성에서 설정한 것에 따라 정의됩니다.

• 아니요: 이 대화 상자의 색상 및 선 유형 설정을 기반으로 색상 및 선 유형이 정의됩니다.

• 풀아웃에 현재 뷰 스케일을 사용하려면 자동을 선택합니다.

• 현재 뷰 스케일과 다른 스케일을 정의하려면 사용자 지정을 선택합니다. 예를 들어, 현재 뷰 스케일이 1:50이고 1:25 스케일을 사용해 풀아웃을 생성하려면 스케일 값 상자에 25를 입력합니다.

색상

선 유형

철근 표시

철근의 표시 방식을 선택합니다.

• 단선: 굽힘 형상이 하나의 선으로 표시됩니다.

• 이중선 공칭 직경: 굽힘 형상이 두 개의 선으로 표시됩니다. 철근의 공칭 직경을 고려합니다.

• 이중선 실제 직경: 굽힘 형상이 두 개의 선으로 표시됩니다. 철근의 리브를 포함한 실제 직경을 고려합니다.

철근 위치

아래의 옵션들 중 하나를 사용하여 굽힘 형상의 위치를 정의합니다.

옵션 1:

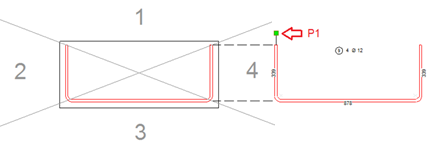

이 옵션에서는 철근 주변의 영역이 사분면으로 나뉩니다. 임의의 사분면에서 삽입점을 선택할 수 있습니다.

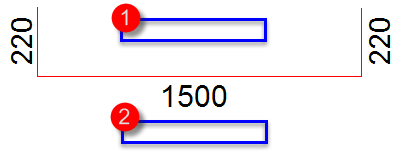

예:

옵션 2:

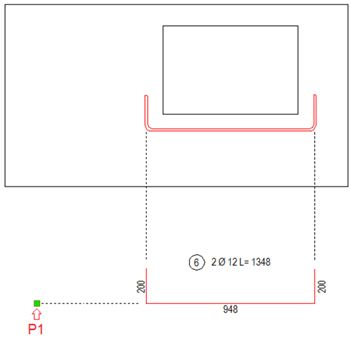

이 옵션에서는 삽입점 P1이 굽힘 형상의 시작점입니다.

예:

옵션 3:

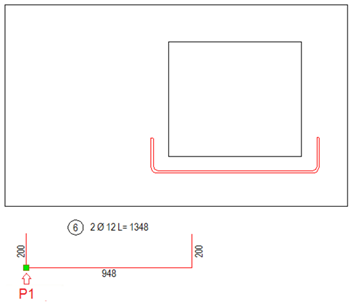

이 옵션에서는 굽힘 형상이 삽입점 P1의 선상에 위치합니다. 굽힘 형상이 철근의 위치와 비교하여 중심에 콘크리트 형상으로 배치됩니다.

예제:

옵션 4:

이 옵션은 뷰에서 모든 철근에 대해 마크와 후크를 생성합니다.

뷰에 직각인 철근 회전

철근 풀아웃 그림을 수직 또는 수평으로 회전합니다. 이 설정은 뷰에 대해 수직인 단일 철근에만 영향을 미칩니다.

사용자 지정 회전 각도

동일한 회전 각도를 사용하여 풀아웃 그림을 모두 회전합니다.

후크 방향

철근의 후크의 방향을 정의합니다. 예를 들어 보의 상단 뷰에서 볼 때, 후크의 방향을 보의 상단, 중간, 하단으로 정의할 수 있습니다. 모든 방향에 대해 다음 두 가지 옵션 중 하나를 선택할 수 있습니다.

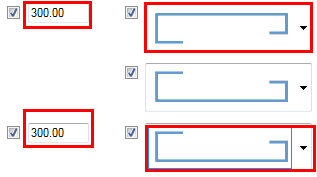

두께 상자를 사용하여 보의 상단과 하단의 보 영역을 정의합니다.

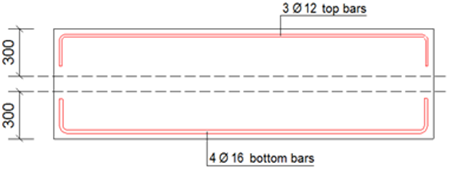

예 1: 아래의 콘크리트 보의 정면 뷰에서는 상단과 하단 두께가 모두 300으로 설정되어 있습니다.

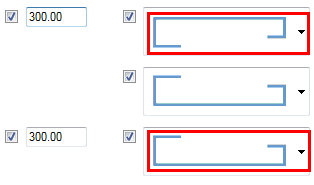

예 2: 콘크리트 보의 상단 뷰

예 3: 콘크리트 보의 상단 뷰와 기타 후크 방향

프레젠테이션 옵션

예로 설정하면 철근 부재가 중첩될 시 과장이 형태를 과장합니다. 이 설정은 철근 마크의 풀아웃 그림과 비슷한 방식으로 작동합니다.

다음 예에서는 과장이 예로 설정되어 있습니다.

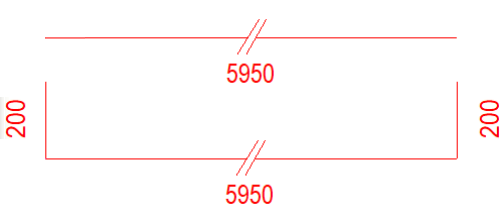

다음보다 긴 단축 철근을 사용하면 세로 철근의 최대 출력 길이를 설정할 수 있습니다. 형상의 경계가 최대 길이를 초과하면 풀아웃 그림이 라인 컷으로 단축됩니다. 특히 직선 철근이나 후크가 있는 직선 철근의 경우 이 설정을 사용합니다.

다음 예에서는 막대를 보다 길게 단축이 1000.00으로 설정되어 있습니다.

사용 가능한 요소

마크에 표시할 철근 정보(예: 등급, 직경, cc 거리)를 선택합니다.

템플릿 속성의 경우 사용자 지정 속성의 이름을 입력할 수도 있습니다.

마크의 요소

마크에 표시되도록 선택한 정보 또는 요소들의 목록.

텍스트 속성

텍스트 속성을 정의합니다. 사용할 수 있는 속성 파일은 텍스트 속성에서 정의하고 저장한 파일들입니다.

철근 텍스트 속성

철근 위치에 대한 텍스트 속성을 정의합니다. 사용할 수 있는 속성 파일은 텍스트 속성에서 정의하고 저장한 파일들입니다.

철근 개수

철근 그룹에서 총 수: 도면에 실제로 보이는 철근의 개수에 관계 없이, 철근 그룹 안에 있는 철근의 총 개수를 표시합니다.

뷰에 표시된 번호: 도면 뷰에 보이는 철근의 개수만 표시합니다.

콘크리트 부재 총 수: 콘크리트 부재에 있는 철근의 총 개수를 표시합니다.

이들 옵션은 마크 내용으로 번호를 선택할 경우에만 사용할 수 있습니다.

단위

단위를 정의합니다.

• 자동

• mm

• cm

• m

• 피트 - 인치

• 인치

다음 마크 내용에 대해서만 사용할 수 있습니다.

• 길이

• Cc

• 최소 간격

• 최대 간격

• 정확 간격

• 목표 간격

• 항목별로 구분된 길이

형식

형식을 정의합니다.

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

다음 마크 내용에 대해서만 사용할 수 있습니다.

• 길이

• Cc

• 최소 간격

• 최대 간격

• 정확 간격

• 목표 간격

• 항목별로 구분된 길이

정밀도

정밀도를 정의합니다.

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

예를 들어, 정밀도가 0.33이면 실제 값 50.40이 50.33으로 표시됩니다.

1/8, 1/16 및 1/32은 영국식 단위에 사용됩니다.

1/10, 1/100 및 1/1000은 반올림 없이 정밀도를 정의할 때 사용됩니다.

마크 위치

마크의 위치를 정의합니다. 다음 세 가지 옵션이 제공됩니다.

옵션 1:

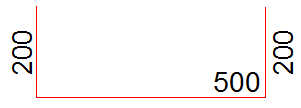

마크 텍스트가 굽힘 형상과 평행합니다.

옵션 2:

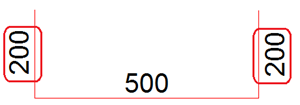

마크 텍스트가 수평으로 배치됩니다.

옵션 3:

마크 텍스트가 수직으로 배치됩니다.

텍스트 위치 수평

텍스트의 위치를 수평 방향으로 정의합니다. 옵션은 다음과 같습니다.

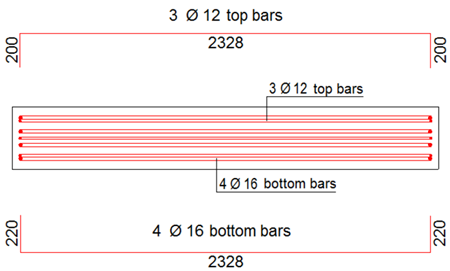

설정 a를 사용하여 다음과 같이 거리를 정의합니다.

텍스트 위치 수직

텍스트의 위치를 수직 방향으로 정의합니다. 옵션은 다음과 같습니다.

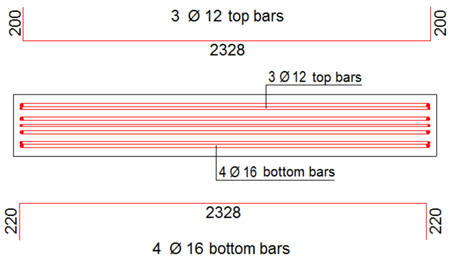

상자 b를 사용하여 다음과 같이 거리를 정의합니다.

생성

모든 굽힘 치수를 굽힘 형상과 함께 표시할지 여부를 정의합니다. 옵션은 다음과 같습니다.

• 예



• 아니요



레그 길이의 생성

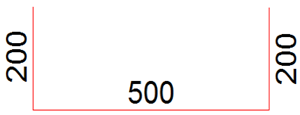

아래의 이미지에 표시된 것처럼 레그 길이의 생성을 정의합니다.

옵션 1:

옵션 2:

옵션 3:

테이퍼 길이

철근 길이가 다양한 경우 철근 치수를 생성하려면 예를 선택합니다.

위치

아래의 이미지에 표시된 것처럼 레그 길이의 위치를 정의합니다.

옵션은 다음과 같습니다.

• 없음



• (1)



• (2)



• (3)



• (4)



• (5)



• (6)



원형 설정

사용자 설정에 따라 반올림을 수행할지 rebar_config.inp에 따라 수행할지 정의합니다.

rebar_config.inp를 사용하기로 선택하면 단위, 정밀도, 형식을 정의할 수 없습니다.

단위

단위를 정의합니다. 옵션은 다음과 같습니다.

• 자동

• mm

• cm

• m

• 피트 - 인치

• 인치

형식

형식을 정의합니다. 옵션은 다음과 같습니다.

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

정밀도

정밀도를 정의합니다. 옵션은 다음과 같습니다.

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

예를 들어 정밀도가 0.33이면 실제 값 50.40이 50.33으로 표시됩니다.

1/8, 1/16 및 1/32은 영국식 단위에 사용됩니다.

1/10, 1/100 및 1/1000은 반올림 없이 정밀도를 정의할 때 사용됩니다.

굽힘 형상에 대해 표시될 텍스트의 속성을 정의합니다(레그 길이). 사용할 수 있는 속성 파일은 텍스트 속성에서 정의하고 저장한 파일들입니다.

길이의 계산

정확한 길이:

철근 축을 따라를 선택할 경우 그 길이는 다음과 같이 철근의 중심선을 따라 계산됩니다.

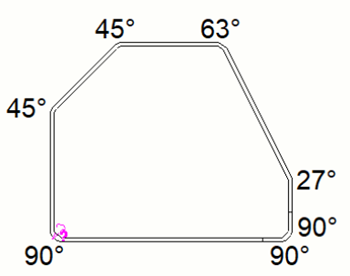

각도 치수

생성에서 철근 풀아웃의 굽힘 각도 표시 여부를 정의합니다.

옵션은 다음과 같습니다.

• 예: 굽힘 각도를 표시합니다.



• 치수 길이: 철근 형상이 원래 철근 레그와 평행하거나 직각을 이루는 90º 각도가 아닌 경우 직각 치수를 생성합니다. 이 옵션은 일반적으로 현장에서 수행되는 복잡한 굽힘에 유용합니다.



• 양쪽 치수: 기본 각도 치수 생성과 치수의 치수 길이를 모두 생성합니다.



벤딩 각도의 텍스트 속성도 정의할 수 있습니다. 사용할 수 있는 속성 파일은 텍스트 속성에서 정의하고 저장한 파일들입니다.

각도 치수의 형식을 정의합니다. 옵션은 다음과 같습니다.

• ###

• ###[.##]

• ###[.###]

• ###.#

• ### #/#

• ###.##

• ###.###

각도 치수의 정밀도를 정의합니다. 옵션은 다음과 같습니다.

• 0.00
• 0.50
• 0.33
• 0.25
• 1/8
• 1/16
• 1/32
• 1/10
• 1/100
• 1/1000

각도 치수의 색상및 선 유형을 정의할 수도 있습니다.
