도면에 철근 어셈블리 표시

철근 어셈블리의 제작 도면을 생성하고 다양한 표시로 철근 어셈블리를 표시할 수 있습니다. 뷰별 철근 속성의 철근 어셈블리 탭에서 뷰별 철근 어셈블리 설정을 정의하고, 철근 마크 및 연결 메모에 어셈블리 위치를 추가할 수 있습니다.

철근 어셈블리 생성 명령을 사용하여 모델에 철근 어셈블리를 생성할 수 있습니다. 철근 어셈블리 도면을 생성하려면 철근 어셈블리를 선택하고 제작 도면 생성 명령(리본, 컨텍스트 메뉴 및 상황에 맞는 도구 모음에서 찾을 수 있음)을 클릭합니다.

철근 어셈블리 생성에 대한 자세한 정보는 철근 어셈블리 생성을 참조하십시오.

도면 생성에 대한 자세한 정보는 제작 도면 생성을 참조하십시오.

철근 어셈블리 가시성 및 표시 조정

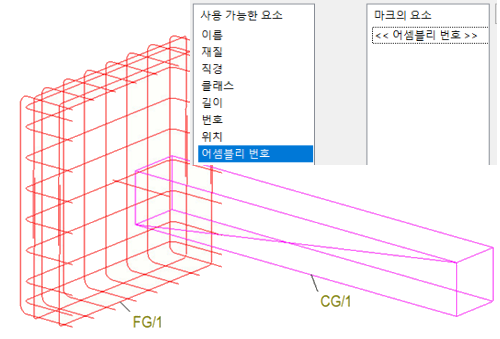

철근 마크 및 연결 메모 속성에서 어셈블리 번호 요소를 사용할 수 있습니다. 이는 연결된 어셈블리의 번호를 부여합니다.

철근 어셈블리 도면 뷰 내용 필터링에 어셈블리 템플릿 속성 ASSEMBLY.HIERARCHY_LEVEL 및 ASSEMBLY.ASSEMBLY_POS를 사용할 수 있습니다.

필터를 생성하려면 도면 뷰 속성의 옵션 트리에서 필터를 선택합니다.

예:

원하는 어셈블리 레벨을 표시하려면 범주로 템플릿을 선택하고, 속성으로 ASSEMBLY.HIERARCHY_LEVEL를 입력하고, 같음을 선택하여 원하는 어셈블리 레벨을 값으로 정의합니다.
여러 레벨을 표시하려면 ASSEMBLY.HIERARCHY_LEVEL 속성을 사용하고 크거나 같음을 선택하고 값으로는 표시할 최하위 레벨의 번호를 입력합니다.
확인하지 않을 철근 어셈블리를 표시하거나 숨기려면 ASSEMBLY.ASSEMBLY_POS를 사용하고 같음 또는 같지 않음을 선택한 다음 어셈블리 번호를 입력합니다.
다음 예제 필터는 번호가 AA/1인 계층 레벨 3 어셈블리를 표시합니다.
또한 범주로 어셈블리를, 속성으로 번호를 선택하여 도면 뷰 필터를 생성한 다음 어셈블리 번호를 값으로 정의할 수도 있습니다. 이 필터를 사용하면 뷰에서 어셈블리 AA/1(모든 하위 어셈블리 포함)을 표시합니다.

필터 생성에 대한 자세한 내용은 새 필터 생성을 참조하십시오.
