1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 옵션 트리에서 뷰 생성을 클릭하고 생성할 도면 뷰를 정의합니다.
4. 뷰 생성에서 뷰 행을 선택하고 뷰 속성을 클릭합니다.
5. 옵션 트리에서 보호를 클릭합니다.

   이 설정은 모든 도면 유형에 대해 동일합니다.

6. 확인란을 선택하여 텍스트, 마크, 용접 마크, 연결 메모, 치수 화살촉, 치수선 또는 치수 값으로부터 보호할 영역을 표시합니다.

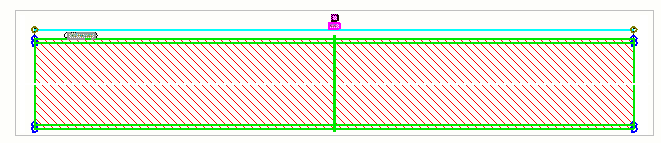

   • 예를 들어 텍스트, 마크, 치수 또는 다른 주석 객체가 부재의 내부 영역에 겹쳐져 배치되지 않도록 하려면 첫 번째 행의 세 번째 확인란을 선택합니다. 첫 번째 행에서는 주석 객체의 배치를 정의하고, 세 번째 확인란 위에 있는 아이콘은 부재의 내부 영역을 나타냅니다. 이렇게 설정하면 Tekla Structures에서 부재의 모서리와 가장자리에 주석 객체가 배치될 수 있습니다.



   • 확인란의 첫 두 개의 열을 지우면 Tekla Structures에서 부재 모서리와 가장자리가 보호되지 않습니다. 이럴 경우 그리기 속도가 빨라지고 메모리 사용량이 감소합니다. 부재 보호를 위해 확인란의 세 번째 열을 사용하여 이런 영역을 계속 보호할 수 있습니다.



7. 저장을 클릭하여 뷰 속성을 저장합니다.
8. 닫기를 클릭하여 도면 속성으로 돌아갑니다.
9. 저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.

1. 도면 및 레포트 탭에서 도면 속성을 클릭하고 도면 유형을 선택합니다.이번에는 기본도면을 선택합니다.
2. 필요한 도면 속성과 최대한 가까운 도면 속성을 로드합니다.
3. 보호를 클릭합니다.
4. 확인란을 선택하여 텍스트, 마크, 용접 마크, 연결 메모, 치수 화살촉, 치수선 또는 치수 값으로부터 보호할 영역을 표시합니다.

   • 예를 들어 텍스트, 마크, 치수 또는 기타 주석 객체가 부재의 내부 영역 위에 배치되지 않도록 하려면 첫 번째 행에서 세 번째 확인란을 선택합니다. 첫 번째 행은 주석 객체의 배치를 정의하고, 세 번째 확인란 위에 있는 아이콘은 부재의 내부 영역을 나타냅니다. 이 설정을 사용하면 Tekla Structures이 부재의 모서리와 가장자리에 주석 객체를 배치할 수 있습니다.



   • 처음 두 열의 확인란을 선택 취소하면 Tekla Structures이 부재 모서리와 가장자리를 보호하지 않습니다. 이렇게 하면 그리기 속도가 빨라지고 메모리 요구 사항이 줄어듭니다. 부재 보호를 위한 세 번째 열의 확인란을 사용하여 이 영역을 여전히 보호할 수 있습니다.



5. 다른 이름으로 저장을 클릭하고 고유한 이름으로 보호 설정을 저장하고 확인을 클릭하여 도면 속성으로 돌아갑니다.
6. 저장을 클릭하여 도면 속성을 저장한 다음 확인을 클릭하고 도면을 생성합니다.

모든 도면 유형에서 뷰 레벨의 보호 설정을 수정할 수 있습니다.

1. 도면이 열려 있는 상태에서 다른 보호 설정을 적용할 뷰의 뷰 프레임을 클릭합니다.
2. 옵션 트리에서 보호를 클릭합니다.

   설정은 모든 도면 유형에서 동일합니다.

3. 필요에 따라 설정을 조정하고 수정을 클릭합니다.
