철근 마크 지시선 연결 지점 자동 배치
Tekla Structures가 하나의 철근만 가리키도록 철근 마크 지시선의 연결 지점을 배치합니다. 사용자는 Tekla Structures가 연결 지점의 위치를 검색하는 방식을 조정할 수 있습니다.
-
파일 메뉴에서 을 클릭합니다.에서 콘크리트 도면 범주로 이동합니다.
|
대상 |
수행할 작업 |
|---|---|
|
연결 지점에 적합한 위치를 선택합니다. |
XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION을 |
|
Tekla Structures가 연결 지점을 배치하기 위하여 다른 철근이 연결 지점에서 얼마나 떨어져 있어야 할지 정의합니다. |
XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE의 밀리미터 값을 설정합니다. |
|
철근을 따라 연결 지점의 최적 위치 검색 시 검색 단계 길이를 정의합니다. |
XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH의 밀리미터 값을 설정합니다. |
예

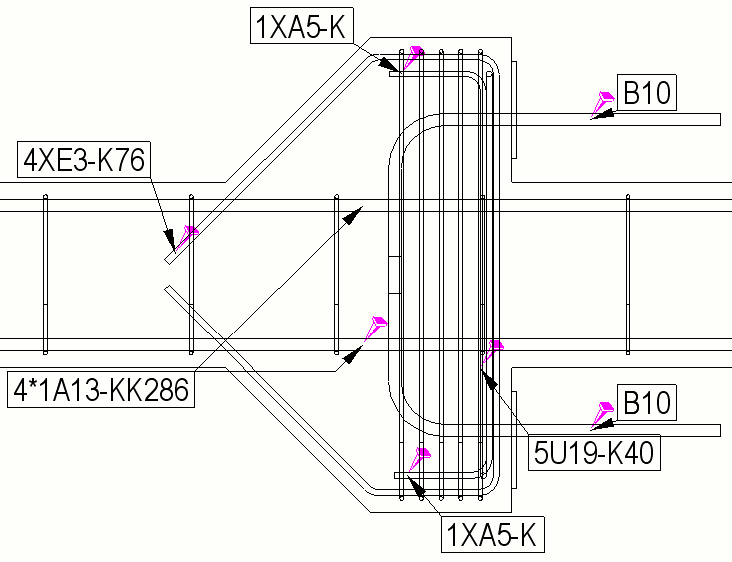

최적화된 연결 지점을 보여주는 예.
