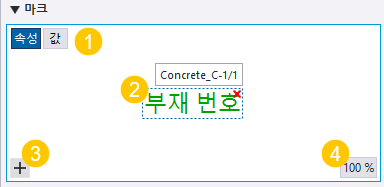

(1) 속성 또는 값 버튼을 클릭하여 마크 편집기 뷰에서 속성 이름이나 속성 값을 표시합니다. 이 버튼은 기존 마크를 편집할 때 사용할 수 있습니다.

(2) 마크의 미리 보기에는 마크에 선택한 표시와 추가한 요소가 표시됩니다. 요소를 다른 위치로 드래그할 수 있습니다. 요소를 삭제하려면 요소의 우측 상단 모서리에 있는 빨간색 삭제 버튼을 클릭합니다.

(3) 새 요소. 새 요소 버튼을 사용하여 요소 목록을 열고 마크에 추가할 요소를 선택합니다. 사용 가능한 요소는 선택한 객체의 유형에 따라 다릅니다. 마크에 이미 요소가 포함되어 있는 경우 요소에 사용 중이라는 텍스트가 있습니다. 요소를 검색할 수도 있습니다. 목록에서 원하는 사용자 정의 속성을 찾지 못한 경우에는 검색 상자에 속성 이름을 입력하고 Enter 키를 눌러 추가할 수 있습니다.

마크 요소에 대한 자세한 정보는 '도면 마크의 마크 요소'를 참조하십시오.

(4) % 버튼은 미리 보기에서 현재 확대/축소 레벨을 표시합니다. 마우스 가운데 버튼을 스크롤하여 확대하거나 축소할 수 있습니다. 버튼을 클릭하여 최적으로 확대/축소합니다.

글꼴 색상, 글꼴, 글꼴 높이(뷰 및 도면 레벨 속성의 글꼴 설정)

요소 텍스트에 사용할 글꼴 유형, 색상 및 높이를 정의합니다.

표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.

...을 클릭하면 더 다양한 글꼴을 선택할 수 있습니다.

기본 마크 글꼴을 변경하려면 고급 옵션 XS_MARK_FONT를 사용합니다.

프레임,프레임 색상

하나 이상의 요소나 전체 마크의 프레임 유형 및 색상을 정의합니다.

표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.

내부 프레임 설정은 비주얼 편집기에서 요소 또는 내부 프레임을 선택한 경우에만 활성화됩니다.

편집기 뷰에서 선택한 길이 및 직경 요소의 단위 및 형식을 변경합니다.

배경(뷰 및 도면 레벨 속성의 배경 마스크)

불투명을 선택하여 마크에 가려진 도면 일부를 숨깁니다.

투명을 선택하여 예컨대 선 작업이 보이도록 마크에 가려진 도면 일부를 표시합니다.

지시선

지시선 유형 및 선 화살표 유형을 정의하고, 병합된 마크의 지시선이 표시되는 방식을 정의합니다.

다음 지시선 유형 중 하나를 선택합니다.

지시선은 항상 지시선을 사용합니다.

라인 또는 지시선을 따라는 부재를 따라 마크를 위한 공간을 찾으려고 시도합니다. 불가능한 경우, Tekla Structures가 지시선을 사용합니다.

선을 따라는 항상 부재를 따라 마크를 배치합니다. 공간이 부족하면 마크가 다른 요소와 겹칠 수 있습니다.

수평 내부 부재는 항상 부재 내부에 마크를 배치합니다.

부재를 따라 내부 부재는 항상 부재 내부에, 부재 축에 평행하게 마크를 배치합니다.

수평 또는 지시선이 있는 내부 부재는 부재 내부에서 마크를 위한 공간을 찾으려고 시도합니다. 불가능한 경우 Tekla Structures가 지시선이 있는 부재를 따라 마크를 배치합니다.

부재를 따라 또는 지시선이 있는 내부 부재는 부재 내부에서 마크를 위한 공간을 찾고 부재 축과 평행하게 정렬합니다. 불가능한 경우 Tekla Structures가 지시선이 있는 부재를 따라 마크를 배치합니다.

중심 부재를 따라는 부재 면의 중간을 따라, 그리고 중간에 부재 마크를 배치합니다.

평행은 철근에 평행하게 마크를 배치합니다.

팰릿 또는 지시선은 철근 선에 평행하게 마크를 배치합니다. 마크를 위한 공간이 부족하면 지시선이 생성됩니다.

정렬

마크를 정렬할 위치를 선택합니다.

왼쪽

중심

오른쪽

지시선

지시선 옵션을 사용할 수 있는 마크 유형은 볼트 마크, 접합 마크, 부재 마크, 인접 부재 마크, 타설 객체 마크, 철근 마크, 인접 철근 마크, 병합 철근 마크 및 표면처리 마크입니다.

회전

마크 회전을 정의합니다.

배치 방법

자유를 선택하면 Tekla Structures가 마크에 가장 적합한 위치를 검색합니다.

고정을 선택하면 마크를 원하는 위치에 배치할 수 있습니다.

고정 옵션을 사용하면 도면을 업데이트해도 마크 위치가 그대로 유지됩니다. 반면에 자유 옵션을 사용하면 Tekla Structures에서 주석 객체에 최적인 위치를 찾습니다.

다양한 주석 객체 배치에 대한 자세한 정보는 마크, 치수, 메모, 텍스트 및 기호의 배치 속성을 참조하십시오.

내용 탭

내용

도면 및 뷰 레벨에서 특정 유형의 마크에 대한 추가 정보를 선택해야 합니다.

• 예를 들어 부재 마크의 경우, 메인 및 보조 부재, 하위 어셈블리 메인 및 보조 부재에 대해 각각 독립적으로 부재 마크 설정을 정의해야 합니다.

• 볼트 마크의 경우, 볼트 마크가 현장 볼트용인지 또는 작업장 볼트용인지 선택해야 합니다.

• 철근 마크의 경우, 철근 마크가 단일 철근용인지 철근 그룹용인지 또는 메쉬용인지 선택해야 합니다.

일반(또는 일부 마크에서 모양) 탭

뷰의 가시성

뷰에서 마크의 가시성을 정의합니다.

분산됨은 마크가 뷰에서 분산됩니다. Tekla Structures는 다른 뷰에서 보이지 않는 마크만 생성합니다.

항상은 다른 뷰에서의 설정에 상관없이 해당 뷰에서 항상 마크를 생성합니다.

기본 설정은 분산됨처럼 작동하지만 기본 설정 뷰의 우선순위가 높습니다.

한 도면에서 하나의 뷰만 분산됨으로 선택합니다. 다른 뷰들을 분산됨으로 설정하면 뷰의 가시성이 기본 설정으로 설정된 뷰에만 마크가 위치합니다.

옵션 없음은 마크를 생성하지 않습니다.

뷰 평면 외부의 부재

뷰 평면 외부의 부재에 마크를 표시할지 여부를 정의합니다.

표시는 도면에서 뷰 평면 외부의 부재에 마크를 표시합니다.

보이지 않음은 뷰 평면 외부의 부재에 마크를 표시하지 않습니다.

마크 병합

이 설정은 부재 마크 및 표면 처리 마크용입니다.

켜기는 마크를 병합합니다.

부재 마크의 병합 거리와 기타 병합 원칙에 대한 자세한 내용은 마크 병합을 참조하십시오. 기본적으로 최대 병합 거리는 부재로부터 1,200mm입니다.

메인 부재

보조 부재

서브 어셈블리 메인 부재

서브 어셈블리 보조 부재

볼트 마크의 가시성을 정의합니다.

표시는 볼트 마크를 표시합니다.

보이지 않음은 볼트 마크를 표시하지 않습니다.

다음 고급 옵션도 볼트 마크 가시성에 영향을 줍니다.

XS_BOLT_MARK_IS_ALWAYS_VISIBLE

XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA

크기 무시

이 설정은 볼트 마크용입니다.

도면에서 표준 크기의 볼트 마크를 필터링합니다. 즉, Tekla Structures가 정의된 크기의 볼트 마크를 도면에 표시하지 않습니다.

크기 무시 설정 외에도 사용할 수 있는 고급 옵션이 몇 가지 있습니다. 먼저 무시할 크기를 지정하고 고급 옵션을 설정합니다.

XS_OMITTED_DIAMETER_TYPE는 무시할 크기가 볼트의 크기(BOLT 값)인지 또는 홀의 크기(HOLE 값)인지 정의합니다.

XS_OMITTED_BOLT_TYPE는 볼트 표준을 기준으로 무시할 볼트 마크를 필터링하는 데 사용할 수 있습니다. 볼트 표준의 이름을 값(예: 7990)으로 입력합니다. * 또는 ? 같은 와일드 카드를 사용할 수도 있습니다.

XS_OMITTED_BOLT_ASSEMBLY_TYPE는 볼트 유형을 기준으로 무시할 볼트 마크를 필터링하는 데 사용할 수 있습니다. 가능한 값은 SITE, SHOP 및 SITE_AND_SHOP입니다.
