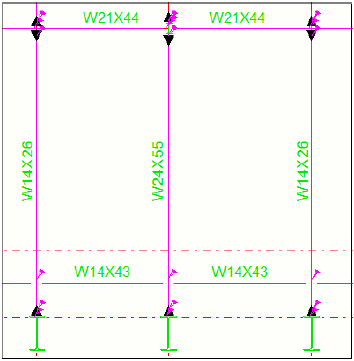

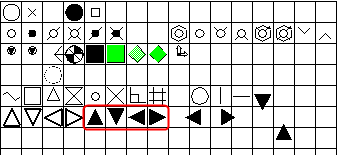

기본도면에서 모멘트 접합 기호를 생성하여 접합부가 견고한 기둥에 연결된 보를 표시할 수 있습니다. 기호는 부재 종료 릴리스에 따라 생성됩니다. 도면 뷰의 모든 부재 또는 선택한 부재에 대해 모멘트 접합 기호를 자동으로 생성할 수 있습니다.

1. 도면을 엽니다.
2. 측면 패널에서 응용 프로그램 및 컴포넌트 버튼 을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
3. 모멘트 접합 기호 생성을 검색합니다.
4. 모멘트 접합 기호 생성 을 클릭합니다.
5. 모멘트 접합 기호 생성 대화 상자의 색상 목록에서 기호의 색상을 선택합니다.
6. 색상 목록 옆에 있는 상자에 기호의 스케일을 입력합니다.
7. 다음 작업 중 하나를 수행하십시오.
   • 도면 뷰에서 모든 부재에 대해 모멘트 접합 기호를 생성하려면 뷰를 선택합니다.
   • 선택한 부재에 대해 모멘트 접합 기호를 생성하려면 부재를 선택합니다.
8. 생성을 클릭합니다.

   모멘트 접합 기호는 해석 부재 및 접합 릴리스 속성에 따라 생성됩니다.

   • 접합부가 존재하는 경우, 해석 부재 속성의 시작 릴리스 및 종료 릴리스 탭에서 시작 및 종료 릴리스 정보를 읽어 옵니다.

   • 접합부가 존재하지 않는 경우에는 부재의 사용자 정의 속성에 있는 단부 조건 탭에서 릴리스 정보를 읽어 옵니다.

이전에 생성한 모멘트 접합 기호를 모두 제거하고 새로운 최신 모멘트 접합 기호를 생성하고자 할 경우 모멘트 접합 기호를 업데이트할 수 있습니다.

1. 측면 패널에서 응용 프로그램 및 컴포넌트 버튼 을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
2. 모멘트 접합 기호 생성 매크로를 검색합니다.
3. 모멘트 접합 기호 생성 을 클릭합니다.
4. 다음 작업 중 하나를 수행하십시오.
   • 뷰에서 모든 부재의 모멘트 접합 기호를 업데이트하려면 뷰를 선택합니다.
   • 선택한 부재의 모멘트 접합 기호를 업데이트하려면 부재를 선택합니다.
5. 생성을 클릭합니다.

뷰의 모든 부재 또는 선택한 부재의 모멘트 접합 기호를 삭제할 수 있습니다.

1. 측면 패널에서 응용 프로그램 및 컴포넌트 버튼 을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
2. 모멘트 접합 기호 생성 매크로를 검색합니다.
3. 모멘트 접합 기호 생성 을 클릭합니다.
4. 다음 작업 중 하나를 수행하십시오.
   • 뷰에서 모든 부재의 모멘트 접합 기호를 삭제하려면 뷰를 선택합니다.
   • 선택한 부재의 모멘트 접합 기호를 삭제하려면 부재를 선택합니다.
5. 삭제를 클릭합니다.
