도면 레이아웃 편집기 열기

도면 레이아웃 편집기에 액세스하려면 다음 중 한 가지를 수행합니다.


도면 레이아웃 편집기에 액세스하려면	수행할 작업
모델링 모드 또는 도면 모드의 파일 메뉴를 통해	파일메뉴에서 편집기 > 도면 레이아웃 편집기를 선택합니다.
도면 속성 대화 상자를 통해	레이아웃을 클릭합니다. 레이아웃 목록의 오른쪽에서 편집을 클릭합니다.
모델링 모드에서 리본을 통해	도면 및 레포트 탭에서 도면 속성 > 도면 레이아웃 편집기를 클릭합니다.
열린 도면에서	다음 작업 중 하나를 실행합니다. 기존 테이블 집합을 마우스 오른쪽 버튼으로 클릭하고 레이아웃 편집기 열기를 선택합니다. 기존 테이블 집합을 두 번 클릭하여 도면 레이아웃 편집기를 선택합니다.
빠른 실행을 통해	빠른 실행 상자에 `도면 레이아웃 편집기`를 입력합니다. 목록에서 도면 레이아웃 편집기를 선택합니다.

새 도면 레이아웃 생성

도면 레이아웃 편집기의 레이아웃 편집기 리본에서 레이아웃 생성을 클릭합니다.
새 도면 레이아웃의 이름을 지정하고 초기 도면 크기를 선택합니다.

도면 레이아웃 이름은 최대 63자를 포함할 수 있습니다.

나중에 해당 레이아웃을 추가 도면 크기에 적용할 수 있습니다.
생성을 클릭합니다.
레이아웃 편집기 측면 창에서 새 레이아웃을 적용할 도면 유형을 선택합니다.
필요에 따라 도면 레이아웃을 사용자 지정합니다.

예를 들어, 레이아웃에 새 테이블을 추가하거나 사용 가능한 도면 크기를 생성 및 수정합니다. 자세한 설명은 아래를 참조하십시오.
도면 레이아웃을 저장하려면 레이아웃 편집기 리본의 다른 이름으로 저장을 클릭합니다.
레이아웃 저장 대화 상자에서 이름으로 레이아웃 저장 상자에 도면 레이아웃 이름을 입력합니다.
현재 테이블, 도면 뷰 여백 및 도면 뷰 사이의 공백을 적용할 도면 크기를 선택합니다.
또한 현재 도면 레이아웃에 대해 생성한 도면 크기만 인쇄에 적용되도록 하려면 나열된 크기를 인쇄용 용지 크기와 동기화 확인란을 선택합니다.

Tekla Structures이(가) 새로운 도면 크기를 감지하면, 파일 사본이 모델 폴더 아래의 Papersizesfordrawings.dat\attributes 폴더에 생성됩니다.

도면 크기와 용지 크기는 현재 모델에서만 동기화된다는 점에 유의하십시오.
저장을 클릭합니다.

도면 레이아웃이 모델 폴더 아래의 \attributes 폴더에 .lay 파일로 저장됩니다. .lay 파일은 도면 레이아웃 도구 또는 이전 버전의 Tekla Structures에서 사용 가능했던 레이아웃 편집기와 호환되지 않습니다. 즉, 이전 버전의 Tekla Structures에서 새 레이아웃을 사용할 수 없습니다.

이제 도면 레이아웃 작업을 계속하거나 레이아웃 편집기 닫기를 클릭하여 레이아웃 편집 모드를 닫을 수 있습니다.

레이아웃의 DWG/DXF 파일 및 키플랜

DWG/DXF 파일

현재 모델 폴더 아래에 DWG/DXF 파일이 있으면 상대 경로(현재 모델/프로젝트/firm/env)가 사용되고, 그렇지 않으면 절대 경로가 사용됩니다. 상대 경로를 사용하려면 먼저 모델 폴더에 DWG/DXF 파일을 복사한 후 삽입해야 합니다. 그러면 DWG/DXF 파일의 경로가 경로 ".\"로 정의되며, 런타임 시 다른 레이아웃 내용과 동일한 검색 순서를 사용하여 평가됩니다.
DWG/DXF 파일은 레이아웃에서 회전할 수 없습니다.

키플랜

원본 도면에서 키플랜의 축척을 조정해야 합니다.
레이아웃이 키 플랜이 포함된 도면을 열 때 사용하는 언어와 다른 언어로 생성된 경우에도 키 플랜이 도면에 표시됩니다.
하나의 레이아웃에 여러 개의 키플랜을 삽입할 수 없습니다.
레이아웃에서 키플랜을 회전할 수 없습니다.

도면 레이아웃에 테이블 추가

도면 레이아웃 편집기의 도면 크기 목록에서 테이블을 추가할 도면 크기를 선택합니다.

도면 레이아웃을 저장할 때 여러 도면 크기에 변경 내용을 적용할 수 있습니다.
레이아웃 편집기 리본에서 테이블 추가를 클릭합니다.

사용 가능한 테이블 대화 상자에서 다음 중 하나를 수행합니다.


대상	수행할 작업
테이블 추가(.tpl)	사용 가능한 테이블의 목록에서 테이블을 선택합니다. 대화 상자를 사용 가능한 테이블 닫습니다. 도면 레이아웃에서 적절한 스냅 스위치를 사용하여 테이블을 추가할 점을 클릭합니다. 테이블이 도면 뷰 프레임에 자동으로 고정됩니다. 테이블 스케일 또는 회전을 변경하려면 테이블을 선택하고 새 스케일 또는 회전 값을 입력합니다. 회전 및 스케일 변경은 도면 레이아웃에 즉시 적용됩니다. 테이블의 스케일을 조정하거나 회전하면 테이블이 동일한 위치에 고정된 상태로 유지됩니다.
DWG 또는 DXF 파일 추가	사용 가능한 테이블 목록에서 DWG/DXF를 선택합니다. 찾아보기를 통해 도면에 추가할 DWG/DXF 파일을 찾아 선택합니다. 열기 기호를 클릭합니다. 대화 상자를 사용 가능한 테이블 닫습니다. 도면 레이아웃에서 적절한 스냅 스위치를 사용하여 테이블을 추가할 점을 클릭합니다. DWG/DXF 파일은 도면 뷰 프레임에 자동으로 고정됩니다.
키 플랜 추가	사용 가능한 테이블 목록에서 키 플랜을 선택합니다. 표시된 도면 대화 상자의 사용 가능한 도면 목록에서 기존 키플랜 도면을 선택하고 선택을 클릭합니다. 대화 상자를 사용 가능한 테이블 닫습니다. 도면 레이아웃에서 적절한 스냅 스위치를 사용하여 테이블을 추가할 점을 클릭합니다. 키플랜은 도면 뷰 프레임에 자동으로 고정됩니다.

테이블이 도면 뷰와 겹치도록 하려면 뷰와 중복 확인란을 선택합니다.

뷰와 중복 확인란을 선택하지 않으면 Tekla Structures가 도면을 생성하거나 다시 생성할 때 도면 뷰를 테이블 영역 외부에 유지합니다. 중복 변경 사항은 도면 재생성 및 생성 중에만 도면 레이아웃에 적용됩니다.

도면 레이아웃에서 테이블 이동

도면 및 레포트 탭에서 도면 속성 > 도면 레이아웃 편집기를 클릭합니다.
도면 레이아웃 목록에서 도면 레이아웃을 선택합니다.
도면 레이아웃에서 다음 중 하나를 수행합니다.
- 테이블 한 개를 이동하려면 이동할 테이블을 클릭합니다.
- 여러 테이블을 이동하려면 왼쪽 마우스 버튼을 길게 누르고 이동하려는 테이블 주위에 상자를 드래그합니다.
2개의 녹색 핸들이 나타납니다.

테이블에서 더 멀리 있는 핸들은 테이블이 고정되는 위치를 결정합니다. 가까이 있는 핸들이 테이블의 한 모서리의 위치를 결정됩니다.
다음 중 하나를 실행합니다.
- 이동할 테이블을 클릭하고, 마우스 왼쪽 버튼을 누릅니다.
- 녹색 핸들 중 하나를 선택하고, 마우스 왼쪽 버튼을 누릅니다.
테이블을 새 위치로 드래그합니다.

표는 미터법 환경의 1밀리미터 또는 미국의 인치 환경의 1/16인치 오프셋에 스냅됩니다.

Tekla Structures는 수직 방향과 수평 방향 모두에서 핸들 사이의 거리를 표시합니다. 거리는 사용 중인 환경에 따라 밀리미터 또는 분수 인치 단위로 표시됩니다.
테이블을 배치하려면, 마우스 왼쪽 버튼을 놓습니다.

테이블이 새 위치로 이동됩니다.

도면 레이아웃에서 테이블 바꾸기

열려 있는 도면 레이아웃에서 바꿀 테이블을 마우스 오른쪽 버튼으로 클릭합니다.
컨텍스트 메뉴에서 테이블 바꾸기를 선택합니다.
테이블 바꾸기 대화 상자에서 새 테이블을 선택하고 바꾸기를 클릭합니다.

테이블이 바뀌며 새 테이블의 이름이 사용 중인 테이블 목록에 표시됩니다. 기존 테이블에 대해 정의한 설정은 모두 유지됩니다.

도면 레이아웃에서 테이블 제거

다음 작업 중 하나를 실행합니다.

도면 레이아웃에서 테이블을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
도면 레이아웃에서 테이블을 클릭하고 키보드에서 Delete 키를 누릅니다.
사용 중인 테이블 목록에서 테이블을 하나 선택한 후 키보드에서 Delete를 누릅니다.

도면 크기, 프레임 및 접힘 표시 조정

프레임 및 접힘 표시는 각 도면 레이아웃 또는 .lay 파일에 대해 개별적으로 사용자 지정할 수 있습니다. 그러나 프레임 속성은 처음에는 글로벌 프레임과 접힘 표시 속성이 있는 standard.fms 파일에서 읽습니다. 도면 레이아웃에서 글로벌 프레임과 접힘 표시 속성을 사용하지 않으려면 도면 크기 설정 대화 상자에서 적절한 속성을 조정하십시오.

레이아웃 편집기측면 창에서 도면 크기 목록 오른쪽의 편집 버튼을 클릭합니다.

도면 크기 설정 대화 상자의 사용 중인 크기 섹션에서 필요에 따라 도면 크기를 편집합니다.


대상	수행할 작업
새 도면 크기 추가	기존 도면 크기 목록 아래에 있는 더하기 버튼을 클릭합니다. 도면 크기 목록의 하단에 새 선이 추가됩니다. 이름 열의 목록에서 사전 정의된 도면 크기를 선택하거나 새 도면 크기에 대한 이름을 입력합니다. 이름 목록에서 사전 정의된 도면 크기는 PaperSizesForDrawings.dat 파일에 정의됩니다. 기본적으로 파일은 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system folder 폴더에 위치합니다. 너비와 높이를 조정하려면 너비 및 높이 상자를 두 번 클릭하고 새 값을 입력합니다. 크기 행을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택한 다음 표시된 대화 상자에 너비와 높이를 입력할 수도 있습니다. 도면에 적합한 도면 크기를 자동으로 선택할 때 Tekla Structures가 도면 크기를 사용하도록 허용하려면 크기 자동 조정 확인란을 선택합니다. 자동 크기 조정에 대한 자세한 내용은 도면 크기 및 도면 뷰 스케일 정의를 참조하십시오.
도면 크기의 너비 및 높이 조정	너비와 높이를 수정할 도면 크기를 선택합니다. 너비및 높이 상자를 두 번 클릭하여 새 값을 입력합니다. 크기 행을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택한 다음 표시된 대화 상자에서 너비와 높이를 정의할 수도 있습니다.
페이지 방향 변경	방향을 변경할 도면 크기의 행을 마우스 오른쪽 버튼으로 클릭합니다. 방향 바꾸기을(를) 선택합니다. 도면 크기의 너비와 높이가 바뀝니다.
자동 도면 크기를 위한 도면 크기 사용 활성화	자동 크기 조정에 사용할 도면 크기를 선택합니다. 크기 자동 조정 확인란을 선택합니다.
도면 레이아웃에서 도면 크기 삭제	삭제할 도면 크기 옆에 있는 제거 버튼을 클릭합니다.

프레임 섹션에서 다음과 같이 프레임을 조정합니다.
1. 도면 레이아웃에 사용할 프레임을 선택합니다.

  도면에서 하나 이상의 프레임을 사용하는 것이 좋습니다. 하나의 프레임만 사용하려면 메인 프레임을 선택합니다.

  도면에서 접힘 표시를 사용하려는 경우 메인 및 보조 프레임을 모두 선택하고 보조 프레임을 외부 프레임으로 사용합니다.
2. 각 프레임과 용지의 왼쪽, 오른쪽, 아래쪽 및 위쪽 가장자리 사이의 거리를 밀리미터 또는 인치 단위로 입력하고 각 프레임의 색상을 선택합니다.

  프레임 행을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택한 다음, 표시된 대화 상자에서 거리와 프레임 색상을 정의할 수도 있습니다.
접힘 표시 섹션에서, 도면 레이아웃에 접힘 표시를 사용하려는 경우 접힘 표시 속성을 정의합니다. 이렇게 하려면 메인 프레임과 보조 프레임을 모두 활성화해야 합니다.
1. 외부 프레임의 오른쪽 하단 모서리에서 시작하여 접힘 표시 사이의 수평 및 수직 거리를 밀리미터 또는 인치 단위로 입력합니다.
2. 접힘 표시의 색상을 선택합니다.
설정을 저장하고 도면 크기 설정 대화 상자를 닫으려면 확인을 클릭합니다.

도면 뷰의 위치 조정

도면 뷰의 위치를 조정하려면 도면을 열어야 합니다.

스크롤하여 레이아웃 편집기 측면 창의 도면 뷰 섹션을 확인합니다.
여백 제목 아래의 상자에 가장 바깥쪽 도면 뷰와 도면 가장자리 또는 테이블 가장자리 사이의 수평 및 수직 거리를 입력합니다.

Tekla Structures가 5밀리미터를 입력한 거리에 자동으로 추가합니다.
간격 제목 아래의 상자에 드로잉 뷰 프레임 사이의 수평 및 수직 거리를 입력합니다.

도면 뷰 설정은 XS_DISABLE_VIEW_CENTERING_[drawing type] 고급 옵션과 연동됩니다. 이러한 고급 옵션 값을 VER, HOR 또는 둘 다로 설정하면 수평, 수직 또는 양방향에서 도면 뷰를 자동으로 중앙에 놓지 않도록 설정할 수 있습니다.

콘크리트 부재 도면을 제외한 모든 도면 유형에 대해 도면 뷰를 중앙에 놓은 기능을 수동으로 활성화하거나 비활성화할 수 있습니다. 콘크리트 부재 도면에서는 도면 뷰를 중앙에 놓도록 항상 활성화됩니다.

도면 레이아웃에서 테이블의 가시성 조정

일부 테이블은 동일한 도면 레이아웃을 사용하는 모든 도면과 관련이 없기 때문에, 도면 레이아웃에는 항상 볼 필요가 없는 일부 정보가 포함되어 있습니다. 이러한 테이블을 숨겨진 테이블이라고 합니다. 도면의 내용이 변경되면 이러한 테이블이 다시 나타날 수 있습니다. 예를 들어 개정판을 추가하면 테이블이 나타날 수 있습니다.

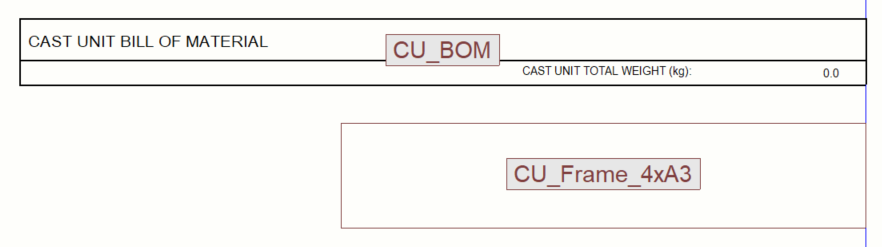

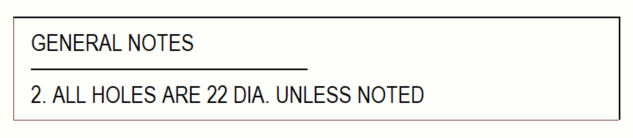

기본적으로, 숨겨진 테이블은 너비가 제시되어 있고 높이가 기본 값인 단순한 상자로 표시됩니다. 아래 이미지에서 위쪽 테이블은 일반 테이블이며 아래쪽 테이블은 숨겨진 테이블입니다.

필요한 경우 도면 레이아웃에서 숨겨진 테이블을 완전히 숨기도록 선택할 수 있습니다.
