도면에서 가장자리 모따기를 표시할지 여부와 표시 방법을 선택할 수 있습니다.

1. 가장자리 모따기가 포함된 부재의 뷰가 있는 도면을 열고 뷰 프레임을 두 번 클릭하여 도면 뷰 속성을 엽니다.
2. 왼쪽의 옵션 트리에서 부재를 선택합니다.
3. 부재 속성의 추가 마크 영역에서 가장자리 모따기 켜기/끄기 확인란을 선택합니다.
4. 원하는 결과에 따라 표시 목록에서 윤곽 또는 정확하게를 선택합니다.

   정확하게

   윤곽

5. 수정을 클릭합니다.
6. 필요한 경우 도면에서 가장자리 모따기를 두 번 클릭하여 선 색상 및 유형을 수정하고 가장자리 모따기 속성을 입력합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.

도면의 특정 부재에 대해 가장자리 모따기를 표시하려면 도면에서 해당 부재를 두 번 클릭하고 부재 속성에서 가장자리 모따기 눈 모양 버튼 을 클릭한 다음 수정을 클릭합니다.

도면에서 가장자리 모따기에 대한 기본 색상과 선 유형을 정의할 수 있습니다.

1. 파일 메뉴에서 설정 > 옵션을 클릭하고 도면 객체 설정으로 이동합니다.
2. 가장자리 모따기의 기본 선 색상과 기본 선 유형을 정의합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
3. 기본 설정을 저장하고 대화 상자를 닫으려면 확인을 클릭합니다.

열린 도면에서 가장자리 모따기 선 유형 및 색상을 수동으로 변경할 수 있습니다. 그러면 옵션 대화 상자의 도면 객체 설정에 정의된 기본 색상 및 유형이 재정의됩니다.

1. 가장자리 모따기 속성을 수정하려면 열린 도면에서 가장자리 모따기를 두 번 클릭합니다.
2. 원하는 색상 및 선 유형을 선택합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
3. 수정 기호를 클릭합니다.

   선 색상과 유형이 변경됩니다.

   가장자리 모따기 선에 숨김 색상()이 자주 사용되는데, 그 이유는 가장자리 모따기를 인쇄하거나 작은 스케일 도면에서 확인하려는 것보다 (이를테면 연결 메모를 추가하기 위해) 가장자리 모따기를 보고 선택할 수 있도록 하고자 하기 때문입니다.

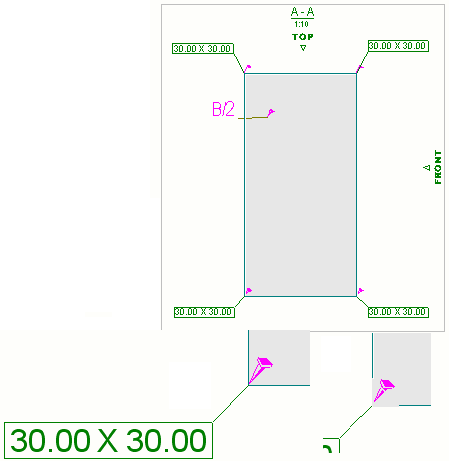

연결 메모를 가장자리 모따기에 추가할 수 있습니다.

1. 가장자리 모따기가 있는 부재의 도면을 엽니다.
2. 부재 및 가장자리 모따기를 두 번 클릭하고 가장자리 모따기가 보이도록 부재 속성 및 가장자리 모따기 속성을 수정하면 쉽게 선택할 수 있습니다.
3. 연결 메모 속성을 열려면 Shift 키를 누른 채 도면의 주석 탭에서 참고 드롭다운 메뉴의 명령 중 하나를 클릭합니다.
   속성 창 객체 목록에서 연결 메모를 선택할 수도 있습니다.
4. 객체 유형 목록에서 가장자리 모따기을 선택합니다.
5. 연결 메모 비주얼 편집기에서 더하기 버튼 을 클릭하여 요소 목록을 열고 메모에 추가할 요소를 선택합니다.
   빨간색 삭제 버튼 을 클릭하여 메모에서 불필요한 요소를 삭제할 수 있습니다.
6. 필요에 따라 다른 속성을 수정합니다.
7. 메모를 추가하려면 도면에서 가장자리 모따기를 클릭합니다.

   지시선을 사용하는 경우에는 메모 위치를 선택해야 합니다.
