도면 객체 드래그, 모양 변경 및 크기 조정
여러 도면 객체의 도면 객체, 치수선 및 지시선에는 핸들이 있습니다. 이러한 핸들을 사용하여 객체를 드래그하고, 객체의 모양을 변경하고, 객체의 크기를 조정할 수 있습니다. 도면 드래그 앤 드롭 스위치를 활성화한 경우에는 객체를 드래그하거나 객체의 모양을 변경하거나 객체의 크기를 조정하기 위해 핸들이나 객체를 별도로 선택할 필요가 없습니다.
주석 객체, 스케치 객체, 그리드 레이블 드래그, 크기 조정 또는 모양 변경
- 도면 열기에서 파일 메뉴로 이동하고 설정을 클릭하고 도면 드래그 앤 드롭 확인란을 선택합니다. 그런 다음 객체 또는 핸들을 먼저 선택하지 않고 주석, 스케치 객체, 그리드 레이블과 같은 도면 객체를 이동, 드래그, 크기 조정 또는 모양 변경할 수 있습니다.
- 크기를 조정하거나 모양을 변경하기 위해 스케치 객체의 핸들 점을 이동하려면 핸들에서 왼쪽 마우스 버튼을 누르고 핸들을 새 위치로 드래그합니다.
- 그리드 레이블의 핸들을 드래그하려면 먼저 그리드선을 선택해야 합니다. 그리드선 선택 선택 스위치를 활성화했는지 확인합니다(
). - 주석 객체의 지시선 연결 지점을 드래그할 수도 있습니다.
치수 드래그
- 먼저 치수를 선택하지 않고 드래그하려면 도면 드래그 앤 드롭 스위치를 활성화하십시오.

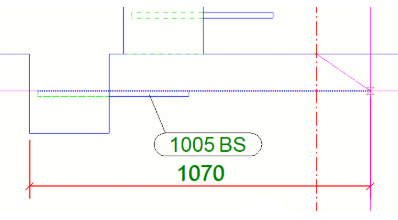

- 치수와 마크가 중첩되지 않도록 치수 마크를 드래그하려면 먼저 마크 핸들을 선택합니다.
- 절대 치수가 아닌 상대 치수만을 드래그할 수 있습니다.
- 치수 핸들에서 치수를 드래그하여 도면의 직선(선형) 치수를 수정할 수 있습니다.
- 단일 치수선에서 드래그: 치수점을 기존 치수점 뒤에 있는 새 위치로 드래그하려고 하면 선택한 치수점이 이전 위치에서 삭제되고 새로운 기본 설정 위치에서 다시 생성됩니다. 기존 점이 이미 위치한 동일한 좌표 위치로 점을 드래그하려고 하면 드래그된 치수점은 자동으로 초기 위치로 돌아갑니다.
- 치수 집합에서 드래그: 인접 치수선의 점 2개 사이의 영역으로 점을 드래그하려고 하면 선택한 치수점은 이전 위치에서 삭제되고 새로운 기본 설정 위치에 다시 생성됩니다. 새 위치에 놓은 후 기존 점이 이미 있는 동일한 좌표 위치로 점을 드래그하려고 하면 드래그된 치수 점이 이전 위치에서 삭제되고 기존 점과 결합됩니다.

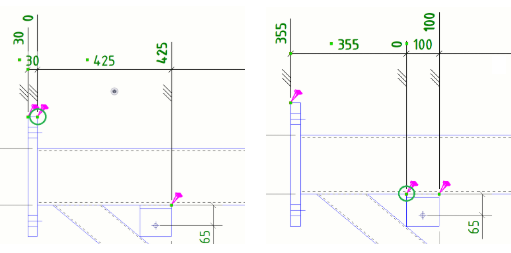

- 실행 중인 치수에서 제로 좌표로 치수점을 드래그하면 치수 시작점 설정 명령을 실행하지 않아도 시작 치수점의 좌표를 변경할 수 있습니다.
주:
마크, 메모, 텍스트 또는 치수를 드래그하면 배치 설정이 아래 나열된 고급 옵션에 대해 설정된 내용에 따라 고정됨으로 설정될 수 있습니다. 도면을 업데이트하더라도 마크, 메모, 텍스트 또는 치수의 위치는 그대로 유지됩니다. 다음 고급 옵션에 정의된 설정을 확인할 수 있습니다.
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
