치수 측정 대상

치수 생성 유형을 선택합니다.

• 전체 치수는 다음에서 측정 목록에서 선택한 객체의 경계 상자에 치수를 생성합니다.

• 가장자리 형상은 다음에서 측정 목록에서 선택한 객체의 가장자리에 대해 치수를 생성합니다. 가장자리는 '형상, 홀 및 리세스의 치수 생성 방법'에 정의된 객체 그림자의 주변입니다.

  표시 표면, 분리된 부재: 특정 도면 뷰에서 객체의 그림자에서 보이는 면에만 치수를 생성합니다.

  표시 표면, 병합된 부재: 예를 들어 트러스와 같은 어셈블리의 외부 둘레에만 치수를 생성합니다.

  모든 면: 세 가지 주요 방향 X, Y, Z에서 볼 때 객체의 그림자에서 보이는 면의 치수를 생성합니다. 도면에서 각 뷰는 일반적으로 정면 뷰, 상단 뷰 및 엔드 뷰입니다. 모든 면이 기본값입니다.

  샌드위치 벽체의 경우 기본 설정 콘크리트 부재 / 어셈블리가 가장자리 형상으로 원하는 결과를 얻지 못할 수 있습니다. 이 때 부재 이름에 따라 내부 및 외부 레이어의 치수를 개별적으로 생성할 수 있습니다.

• 보조 부재는 어셈블리 또는 콘크리트 부재의 보조 부재에 치수를 생성합니다.

• 홀은 다음에서 측정 목록에서 선택한 객체의 홀에 대해 치수를 생성합니다. 홀 치수는 한 선에서 결합 설정에 따라 결합됩니다.

  참고: 홀 치수 생성 유형은 볼트의 치수를 생성하지 않습니다. 볼트 치수를 얻으려면 통합 치수를 사용해야 합니다.

• 리세스는 다음에서 측정 목록에서 선택한 객체의 리세스에 대해 치수를 생성합니다. 홀 치수는 한 선에서 결합 설정에 따라 결합됩니다.

• 그리드까지의 거리는 그리드선으로부터 다음에서 측정에서 선택한 객체의 경계 상자까지 치수를 생성합니다. 이 설정은 그리드선이 표시되는 경우에만 적용됩니다.

• 필터를 사용하여 필터링할 수 있는 모든 항목의 치수를 생성할 수 있습니다. 이는 대개 임베디드 치수 생성 시 사용됩니다. 예를 들어 볼트용 필터를 생성한 후 볼트 위치의 치수를 생성할 수 있습니다.

  치수 측정 대상 목록에서 필터를 선택하는 경우:

  • 필터를 선택할 수 있는 목록이 표시됩니다. 필터는 도면 뷰 필터이며, 앞서 필터를 생성해 두어 여기에서 사용할 수 있도록 해야 합니다.
  • 선택한 면의 객체만 확인란이 표시되며, 메인 부재의 특정 면(예: 정면)에 있는 객체에만 치수를 생성할 수 있습니다. 각 면에 대해 별도의 규칙을 생성하여 정면 및 후면 객체에 대해 별도의 치수선으로 치수를 지정할 수 있습니다. 옵션은 정면, 상단, 시작, 후면, 하단 및 끝입니다.

    참고: 면은 도면 뷰 좌표계에서 정의됩니다. 예를 들어 하단 뷰에서 보는 사람에게 가장 가까운 쪽은 정면입니다.

• 인접 부재는 인접 부재의 치수를 생성합니다. 인접 부재는 일반적으로 접합되는 부재입니다(예: 보 도면의 기둥).

  참고: 인접 부재가 뷰에 완전히 표시되도록 뷰 크기가 확장된 경우에 인접 부재 치수 생성이 가장 잘 적용됩니다.

  아래의 '치수 예' 섹션에서 인접 부재 치수 생성의 예를 참조하십시오.

• 무게중심은 단품도면, 조립도면 및 콘크리트 부재도면에서 무게중심(COG)의 위치를 보여 주는 치수를 생성합니다.

치수선 위치 및 연결

치수가 생성되는 어셈블리/콘크리트 부재의 측면을 제어합니다.

• 뷰를 수동으로 회전하는 경우 치수선 위치가 도면 뷰와 함께 회전합니다.

• 양쪽 측면, 상단 및 하단 또는 왼쪽 및 오른쪽을 선택하면 객체에 가장 가까운 측면에서 객체의 치수가 생성됩니다.

• 어셈블리/콘크리트 부재의 일부만 규칙에 대해 선택하면 확인란 중 하나가 흐리게 표시되고 선택할 수 없습니다.



• 수직 치수선 하나와 수평 치수선 하나를 선택하면 모서리의 연결 확인란이 활성화되고 수직 치수선을 연결할 수 있습니다. 확인란은 기본적으로 흐리게 표시됩니다.





• 치수를 생성할 객체를 전체 어셈블리/콘크리트 부재에서 선택하거나 어셈블리/콘크리트 부재의 절반에서만 선택할 수 있습니다. 이 경우, 다른 절반의 객체는 치수 생성 시 무시됩니다. 기본값은 전체 어셈블리/콘크리트 부재입니다.



방향

부재의 기울어진 가장자리를 따라 치수의 방향을 지정합니다. 혹은 수평 또는 수직 치수를 생성할 수 있습니다.

• 이 옵션은 필터 또는 가장자리 형상이 선택된 경우에만 표시됩니다.

• 필터를 선택한 경우 방향에 두 가지 설정을 사용할 수 있습니다.

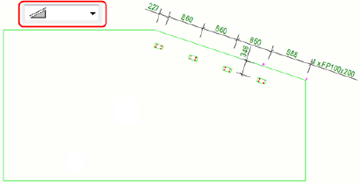

  첫 번째 설정은 치수를 기울어진 가장자리를 따라 배치합니다.



  두 번째 설정은 치수를 수평 및 수직으로 배치합니다.



• 가장자리 형상를 선택한 경우 방향에 세 가지 설정을 사용할 수 있습니다. 먼저 두 가지 설정은 필터 설정 두 가지와 동일한 방식으로 작동합니다. 첫 번째 설정이 기본값입니다. 세 번째 설정은 두 치수를 모두 생성합니다.



기울어진 단면의 최소 길이

기울어진 단면에 치수를 생성하는 경우 기울어진 단면의 최소 길이를 정의합니다. 기본값은 300mm입니다. 예를 들어 500mm 값을 사용하나 기울어진 단면이 500mm 보다 짧은 경우에는 치수가 기울어진 단면을 따라 생성되지 않고 수평 및 수직으로 생성됩니다.

방향

치수의 원점 위치를 정의합니다.

• 기본값은 수평 치수의 경우 왼쪽, 수직 치수의 경우 하단입니다.

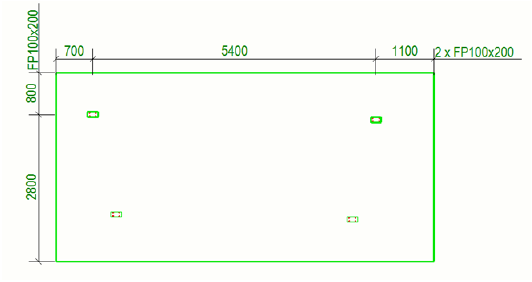

• 기호로 표시된 설정은 각 치수마다 개별적으로 가장 가까운 가장자리를 치수 원점으로 선택합니다. 아래 예에서는 객체가 오른쪽 가장자리에 더 가까우므로 오른쪽 가장자리에서 수평 치수가 시작됩니다.

수직 = 수평

설정은 양 방향과 유사한 경우가 많으며, 이 옵션 사용시 수직 설정만 설정하면 됩니다.

선 닫기

치수선이 콘크리트 부재나 어셈블리의 다른 단부로 연장되는지 아니면 연장되지 않는지 정의합니다. 기본적으로 치수선은 다른 단부로 연장됩니다.

치수 대상

선택한 객체의 치수를 측정할 지점을 정의합니다.

• 양쪽 끝이 기본값입니다.



• 중심점 설정을 선택하고 객체가 사용자 지정 부재(=임베디드)일 경우 Tekla Structures에서 컴포넌트 삽입점을 사용하며, 컴포넌트 삽입점이 항상 중심에 위치하지는 않습니다. 다른 객체의 경우 실제 중심점이 사용됩니다.

원형 홀

원형 홀 치수 측정 시 기준을 중심점 또는 직경 중 어느 것으로 할지 정의합니다.

• 이 옵션은 홀 또는 리세스를 선택한 경우에만 표시됩니다.

• 직경이 기본값입니다.

• 현재는 접두사 D, ELD, ROD, EPD, O, PD 및 TUBE가 있는 프로파일을 사용하여 생성한 원형 홀은 원형 개구부로 인식되어 치수가 기입됩니다. 예를 들어 원형 모따기를 사용하여 원형 홀을 생성하는 경우에는 홀 치수가 생성되지 않습니다.

치수 속성

이전에 저장한 치수 속성 파일에 정의된 치수 설정을 선택하고 적용합니다. 기본값은 표준입니다. 이 파일은 치수 유형, 단위, 정밀도, 형식, 모양, 마크, 포함된 치수 태그 등 사용되는 치수 속성을 정의합니다.

모든 쪽에서 동일을 선택하면 모든 측면에서 동일한 치수 속성 파일의 설정이 사용됩니다. 모든 쪽에서 동일을 선택 취소하면 상단, 하단, 왼쪽 및 오른쪽 측면에 대해 다른 치수선 속성을 선택하여 적용할 수 있습니다.

다음에서 측정

치수의 원점으로 사용할 객체를 정의합니다. 사용 가능한 설정은 다음과 같습니다.

• 콘크리트 부재 / 어셈블리: 이는 기본값입니다. 이 설정을 선택하면 세 가지 설정을 추가로 사용할 수 있습니다.
  • 콘크리트 / 철재 부재 전용: 콘크리트 부재의 경우 콘크리트 부재만 사용되며, 철재 부재의 경우 철재 부재만 사용됩니다.
  • 모든 부재
  • 모든 부재 및 철근
• 메인 부재: 이 설정은 콘크리트 부재 또는 어셈블리 메인 부재를 사용합니다.
• 부재 이름: 부재 이름을 선택하면 부재 이름을 정의할 수 있습니다.
• 필터: 필터를 선택하면 치수 원점으로 사용할 객체 선택에 사전 정의된 필터를 사용할 수 있습니다.
• 현재 부재: 단일 부재의 치수를 생성 중이면 현재 부재를 선택합니다.
• 없음: 주변 지오메트리에 치수점을 생성하지 않습니다.

특정 치수 유형의 경우 또는 다음에서 측정에 대해 특정 옵션을 선택한 경우에는 더 많은 옵션을 사용할 수 있습니다.

• 경계 상자: 객체의 경계 상자를 치수의 원점으로 사용합니다. 이 옵션은 치수 생성 방법 필터, 홀, 리세스, 보조 부재 및 인접 부재에서만 사용할 수 있습니다.
• 가장 가까운 모서리: 객체의 가장 가까운 모서리를 치수의 원점으로 사용합니다. 이 옵션은 치수 생성 방법 필터, 홀, 리세스, 보조 부재 및 인접 부재에서만 사용할 수 있습니다.
• 및 그리드: 그리드선을 치수에 추가합니다. 이 옵션은 치수 생성 방법 전체 치수, 가장자리 형상, 필터, 보조 부재, 홀 및 리세스에서만 사용할 수 있습니다.
• 중간점: 객체의 중심점을 치수의 원점으로 사용합니다. 이 옵션은 다음에서 측정 설정에 메인 부재, 현재 부재 또는 부재 이름을 선택한 경우와 다음 치수 생성 방법 중 하나를 사용하는 경우에 이용할 수 있습니다. 필터, 보조 부재, 홀, 리세스 또는 인접 부재.

한 선에서 결합

예를 들어 임베디드(EB_*)에 대해 필터를 기준으로 규칙을 생성한 뒤 메인 부재 이름에 따라 임베디드를 그룹화합니다. 그러면 다른 이름의 임베디드가 고유한 치수선을 가집니다. 필터링된 객체는 부재, 철근 또는 어셈블리가 될 수 있습니다. 사용 가능한 설정은 다음과 같습니다.

• 모든 객체 (기본값)

• 이름 기준

• 번호 기준

• 아니요

홀 또는 리세스를 선택하면 한 선에서 결합 옵션이 변경되어 홀 또는 리세스에 적합한 설정이 표시됩니다. 사용 가능한 설정은 다음과 같습니다.

• 모든 홀 (기본값)

• 동일한 크기의 모든 홀

• 컷 부재 이름 기준

• 아니요

다음 요소가 동일한 객체만 결합

X 또는 Y 좌표

Z 좌표

동일한 수평선 또는 수직선 상에 위치하는 객체의 치수 또는 동일한 Z 좌표가 있는 객체의 치수만 결합합니다. 기본적으로 이러한 옵션은 선택되지 않습니다.

허용오차

Tekla Structures에서 객체를 동일 선상에 있는 것으로 간주하는 경우 허용오차는 객체 간 최대 거리입니다. 50mm가 기본값입니다.

기본 설정된 결합 방향

객체를 수평 및 수직, 양 방향으로 결합할 수 있는 경우 치수 결합의 기본 방향을 설정합니다. X가 기본값입니다.

생성 가능한 최소 치수

Tekla Structures에서 생성할 치수의 최소 길이를 정의합니다. 기본값은 0입니다. 즉, 모든 치수가 생성됩니다.

생성 가능한 최소 구멍 치수

Tekla Structures에서 치수를 생성할 홀의 최소 직경을 정의합니다.

이 옵션을 사용하면 작은 홀의 치수 생성을 방지할 수 있습니다. 거리는 홀의 최단 치수입니다. 홀의 치수가 주어진 값보다 클 경우 모든 방향에서 홀 치수가 생성됩니다. 예를 들어 값이 40일 경우, 80*30인 직사각형 홀은 80 및 30, 두 치수를 모두 갖게 됩니다. 기본값은 0이며, 즉 모든 치수가 생성됩니다.

컴포넌트 객체

컴포넌트 객체의 치수 생성 방법을 정의합니다.

• 기준점 기준 (기본값)은 치수 지점을 컴포넌트의 첫 번째 정의점에 배치합니다. 컴포넌트를 배치할 때 평면 또는 깊이 오프셋을 사용한 경우, 컴포넌트 정의 지점은 삽입점과 동일한 위치에 있지 않습니다. 컴포넌트 내부의 부재 개수와 상관없이 각 컴포넌트마다 1개의 치수만 생성됩니다.

• 보조 객체로는 컴포넌트 내부의 각 부재 마다 별도의 치수를 생성합니다.
